20
E. Fixez l’équerre gauche sur l’assemblage.
a. En plaçant l’assemblage sur un plan horizontal, placez l’équerre de renfort restante sur les deux boulons de gauche.
b. Vissez les vis M6 dans les trous supérieurs et inférieurs de l’équerre.
c. Vissez les écrous M6 sur les boulons d’alignement qui dépassent à travers la plaque murale.
Remarque : Laissez les écrous desserrés sufsamment pour permettre à la plaque murale de bouger librement. Vous les serrerez plus tard.
F. Soulevez l’assemblage et placez le côté plat contre le mur.
Remarque : La plaque murale doit être sur le dessus de l’assemblage avec les èches d’alignement de la plaque murale en direction du plafond.
G. En commençant par les écrous sur les deux boulons d’alignement du milieu de la plaque murale, resserrez tous les écrous.
AVERTISSEMENT : Assurez-vous que les vis sont serrées solidement.
A n de réduire le risque de chute du produit, assurez-vous que toutes les vis sont solidement serrées avant d’installer l’écran. Ne serrez pas trop.
Étape 2 : Fixation du montage support plancher sur le mur
A. Utilisez un détecteur de montant pour détecter et marquez les montants sur le mur à l’endroit où vous voulez installer le Surface Hub de façon permanente.
AVERTISSEMENT : Dangers dissimulés
Les murs peuvent contenir des ls électriques et d’autres dangers et obstacles dissimulés comme des canalisations d’eau ou de gaz. L’installateur a la responsabilité de situer et d’éviter ces risques durant l’installation.
Si vous devez percer ou couper la surface d’installation, assurez-vous toujours qu’il n’y ait pas de ls électriques, de canalisation d’eau ou de gaz dans le mur. Couper ou percer dans un de ces éléments peut entraîner des
blessures graves ou la mort.

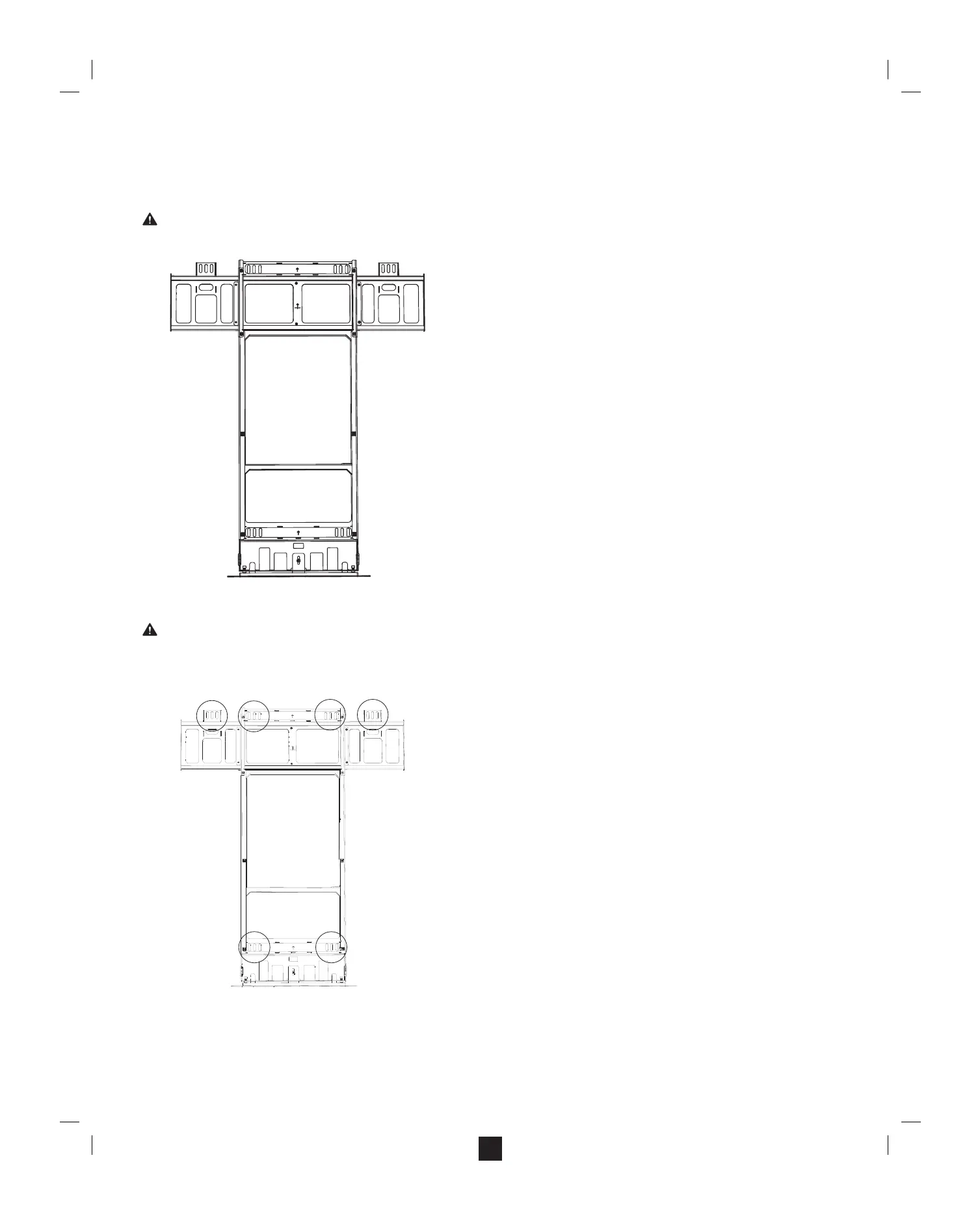

B. Positionnez le système de montage contre le mur, en plaçant la èche d’orientation dans la plaque murale en direction du plafond.
C. Véri ez qu’au moins une des fentes de montage, dans chacun des six group{1}es de fentes de montage à la verticale, n’est pas alignée sur un montant.
Remarque : Les boulons d’ancrage sont conçus pour une xation derrière le panneau de cloison sèche/gypse et non dans le montant.
D. Marquez le mur au centre des six fentes que vous avez choisies.
