Instrucciones de ensamble y montaje

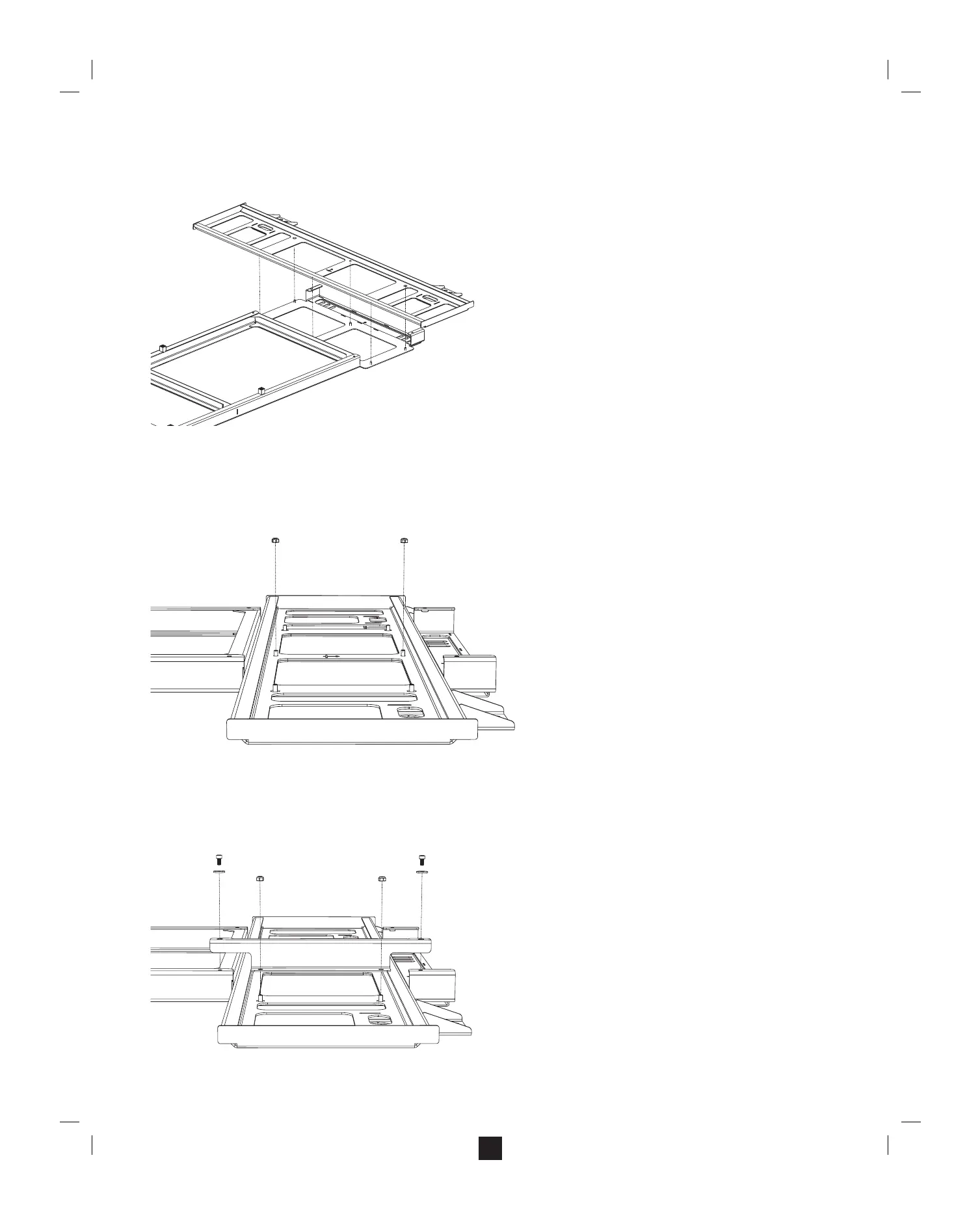

Paso 1: Arme el ensamblaje del montaje de soporte de piso
A. Coloque la vertical en una super cie horizontal con el lado plano hacia abajo y con los pernos de alineación apuntando hacia arriba.
B. Coloque la placa de pared en la vertical, con los pernos de alineación en la vertical sobresaliendo a través de la placa.
Nota: Cuando la vertical y la placa de pared estén bien alineadas:
● Los pernos de alineación en la vertical sobresaldrán a través de la placa de pared.
● Las echas de orientación en la placa de pared apuntarán hacia la parte superior del ensamblaje.
C. Comience a conectar la placa de pared a la vertical enroscando las tuercas M6 en los dos pernos de alineación centrales.
Nota: Deje las tuercas lo sucientemente ojas para permitir que la placa de pared se mueva con libertad. Después los apretará.
D. Fije el soporte derecho al ensamblaje.
a. Con el ensamblaje aún en forma horizontal, coloque uno de los soportes sobre los dos pernos derechos.
b. Enrosque los tornillos M6 en los ori cios superiores e inferiores del soporte.
c. Enrosque las tuercas M6 en los pernos de alineación que sobresalen a través de la placa de pared.
Nota: Deje las tuercas lo sucientemente ojas para permitir que la placa de pared se mueva con libertad. Después los apretará.
