E. Fije el soporte izquierdo al ensamblaje.
a. Con el ensamblaje aún en forma horizontal, coloque el soporte restante sobre los dos pernos izquierdos.
b. Enrosque los tornillos M6 en los ori cios superiores e inferiores del soporte.
c. Enrosque las tuercas M6 en los pernos de alineación que sobresalen a través de la placa de pared.
Nota: Deje las tuercas lo sucientemente ojas para permitir que la placa de pared se mueva con libertad. Después los apretará.
F. Levante el ensamblaje y coloque el lado plano contra la pared.
Nota: La placa de pared debe estar en la parte superior del ensamblaje, con la echa de alineación en la placa de la pared apuntando hacia el techo.
G. Apriete todas las tuercas, comenzando con las de los dos pernos de alineación en medio de la placa de pared.
ADVERTENCIA: Asegúrese de que los tornillos se hayan apretado rmemente
Para reducir el riesgo de caída del producto, asegúrese de que todos los tornillos se hayan apretado rmemente antes de montar la pantalla. No los apriete excesivamente.
Paso 2: Ancle el ensamblado de montaje en el suelo a la pared

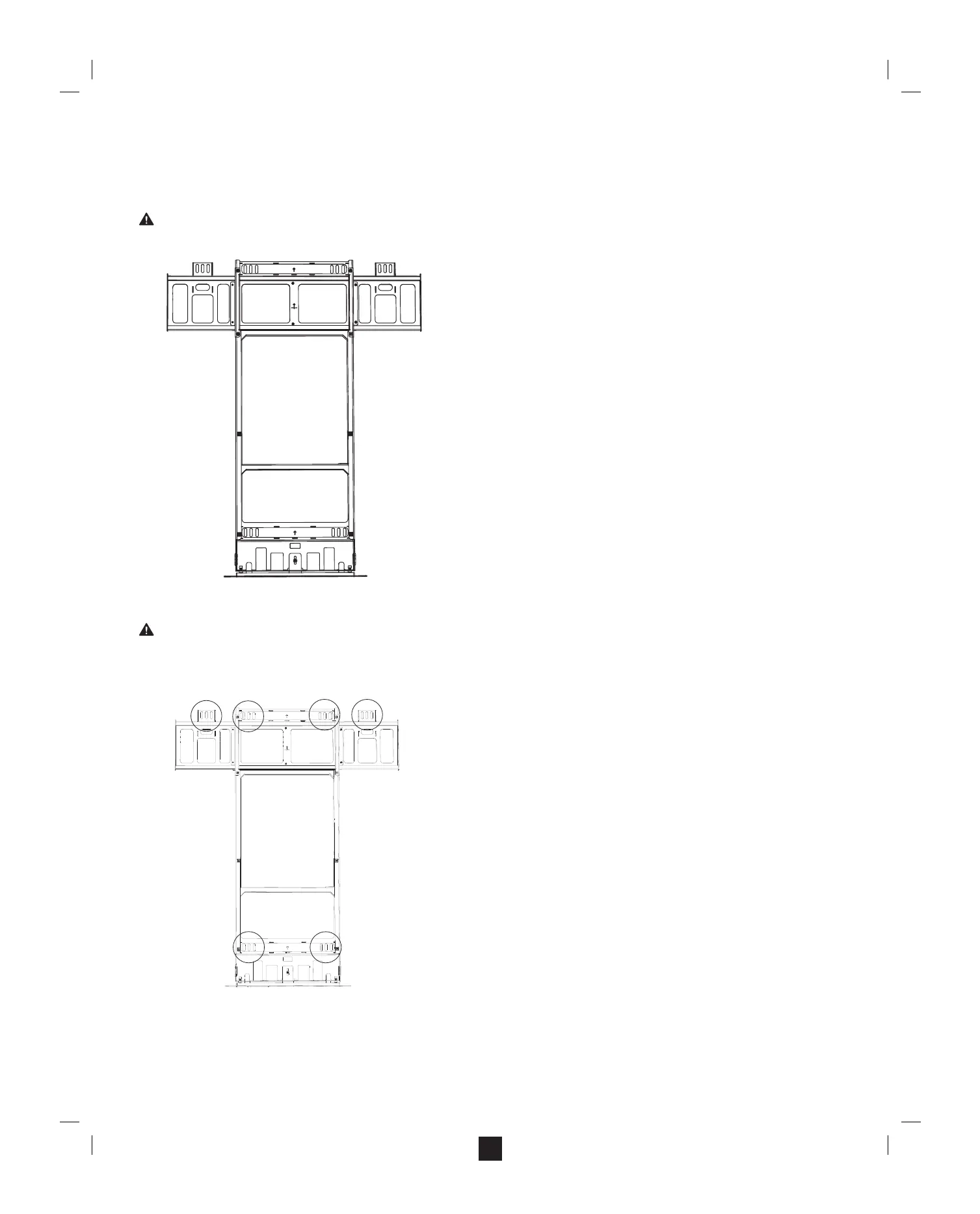

A. Use un detector de vigas para localizar y marcar las vigas detrás de la pared donde estará anclado el Surface Hub de forma permanente.
ADVERTENCIA: Peligros ocultos
Las paredes pueden contener cables eléctricos y otros peligros y obstáculos ocultos, como conductos de agua o gas. Es responsabilidad del instalador ubicar y evitar estos riesgos durante la instalación. Si se perfora
o corta la super cie de montaje, asegúrese siempre de que no hay cables eléctricos, conductos de agua o conductos de gas en el interior de la pared. El corte o la perforación de cualquiera de estos elementos puede
provocar lesiones graves o la muerte.
B. Coloque el ensamblaje contra la pared, con la echa de orientación de la placa de pared apuntada hacia el techo.
C. Veri que que al menos una ranura de montaje, en cada uno de los seis grupo{1}s de ranuras de montaje vertical, no esté alineada sobre la viga.
Nota: Los pernos de anclaje están diseñados para anclarse detrás del panel de yeso, no en la viga.
D. Marque la pared en el centro de cada una de las seis ranuras que haya elegido.
