Midea CP012IU-PD - Инсталиране На Маркуча За Отпадъчния Въздух

ИНСТРУКЦИИ ЗА ИНСТАЛИРАНЕ
Инсталиране на маркуча за отпадъчния
въздух
Според режима на работа маркуча за
отпадъчния въздух трябва да се свърже или
отстрани:
Режим ОХЛАЖДАНЕ
свържете
Режим ПРОВЕТРЯВАНЕ и
ИЗСУШАВАНЕ
отстранете

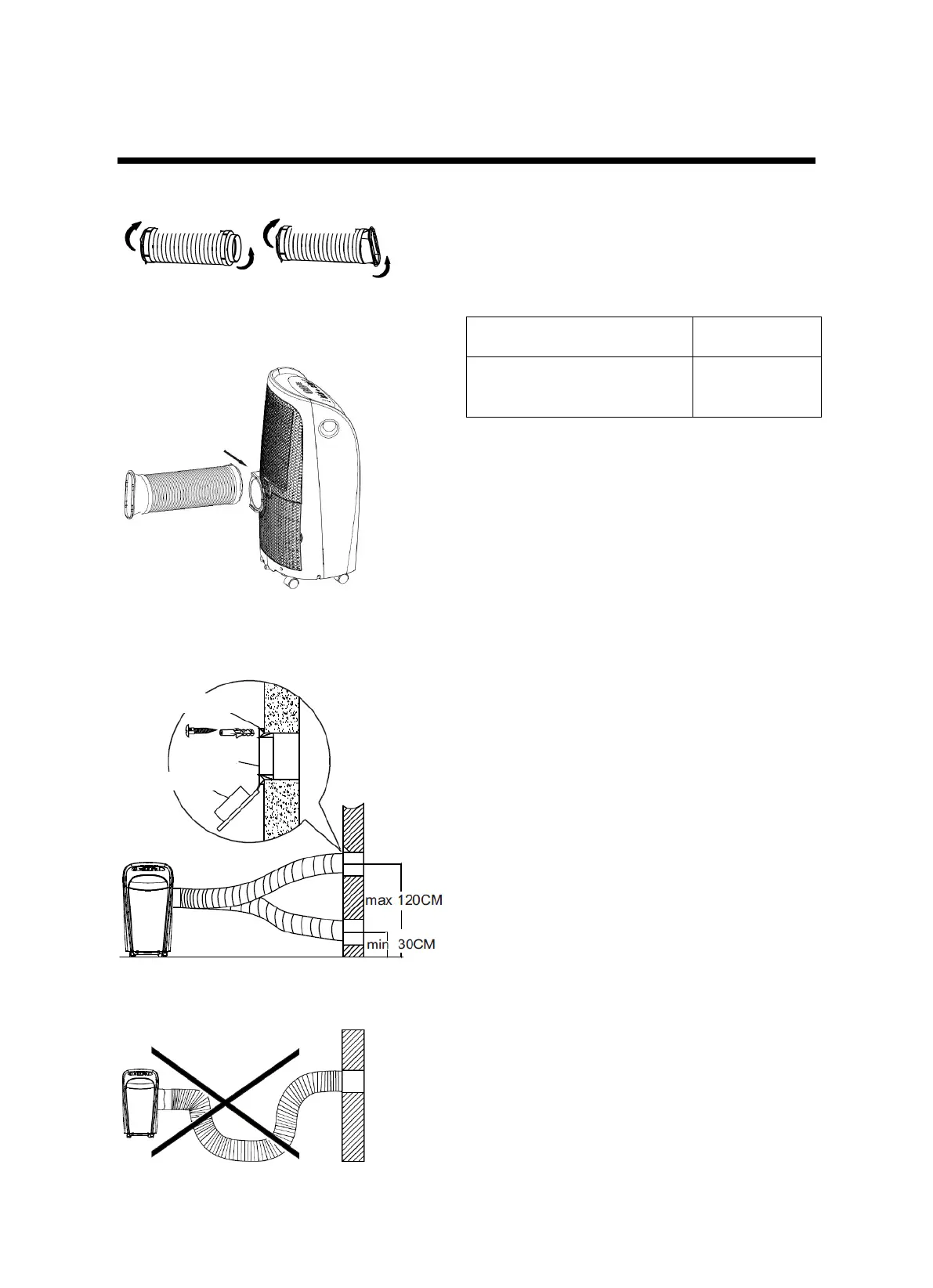

1. Свържете адаптера за отпадъчен въздух B
към маркуча за отпадъчен въздух, както е
показано на фиг. 16 или 17. За монтажа на
адаптера спазвайте, моля, предишните
страници.
2. Пъхнете маркуча за отпадъчен въздух по
посока на стрелката в отвора за отпадъчен
въздух (виж фиг. 18*)
Маркучът за отпадъчния въздух може да
се инсталира директно през стената
(не при уреди без адаптер A, дюбели и винтове
за дърво като принадлежности).
1. Подгответе дупка в стената. Монтирайте
адаптера за отпадъчен въздух A към
външната страна на стената с 4 дюбела и
винтове за дърво. Затегнете здраво
адаптера. (виж фиг. 19*)
2. Свържете маркуча за отпадъчния въздух
към стенния адаптер А.
Забележка:
Покрийте дупката с капака на адаптера,
ако тя не се използва.
 Според изискванията за монтаж маркучът
може да се опъне в определени граници и
събере, но все пак дължината на маркуча
трябва да е възможно най-къса.
ВАЖНО:
НЕ ОПЪВАЙТЕ ПРЕКОМЕРНО МАРКУЧА (ВИЖ
ФИГ. 20*)
Фиг. 16
Фиг. 17
Фиг. 18*
Позиция на
дюбелите
Адаптер A
Капак на
адаптера
Фиг. 19*
Фиг. 20*
