GUIDA ALL'INSTALLAZIONE
Installazione del tubo flessibile di scarico
dell'aria
Il tubo flessibile di scarico dell'aria deve essere
collegato o rimosso a seconda della modalità di
funzionamento:
Modalità RAFFRESCAMENTO
collegare
Modalità VENTILAZIONE ed
ESSICCAZIONE
rimuovere

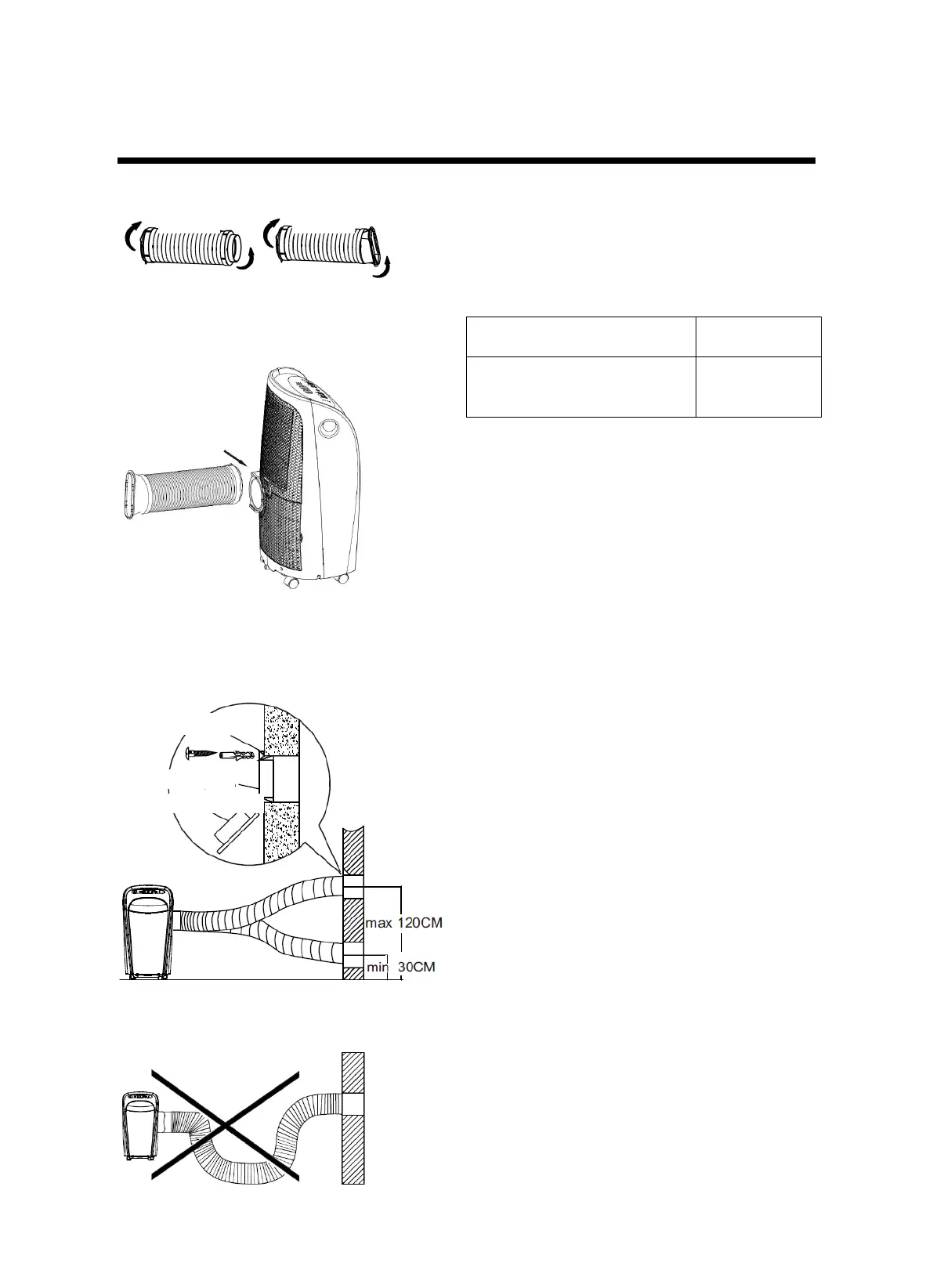

1. Collegare l'adattatore per lo scarico dell'aria B
al tubo flessibile di scarico dell'aria come
mostrato in fig. 16 o 17. Per il montaggio
dell'adattatore per finestra osservare le pagine
precedenti.
2. Spingere il tubo flessibile nel verso della freccia
nell'apertura per lo scarico dell'aria (vedi fig.
18*)
Il tubo flessibile di scarico dell'aria può anche
essere installato direttamente attraverso la
parete
(Non per apparecchi senza adattatore A, tassello e
vite per legno come accessori).
1. Predisporre il buco nella parete. Montare
l'adattatore per lo scarico dell'aria A sul lato
esterno della parete con un tassello da 4 e una
vite per legno. Avvitare saldamente
l'adattatore. (Vedi figura 19*)
2. Collegare il tubo flessibile di scarico dell'aria
all'adattatore a parete.
Note:
Coprire con il coperchio l'apertura dell'adattatore
quando non viene utilizzato.
 Il tubo flessibile può essere allungato e
ripiegato a seconda delle esigenze di
montaggio fino a un determinato limite,
tuttavia la lunghezza del tubo deve essere
mantenuta quanto più ridotta possibile.
IMPORTANTE:
NON DISTENDERE ECCESSIVAMENTE IL TUBO
FLESSIBILE (VEDI FIG. 20*)
Fig. 16
Fig. 17
Fig. 18*
Posizione del tassello
Adattatore A
Coperchio adattatore
Fig. 19*
Fig. 20*
