INSTALLATIONSANVISNINGER
Installation af udsugningsslange
Udsugningsslangen skal tilsluttes eller fjernes alt
efter driftsmodus:
AFKØ LINGsmodus
tilsluttes
UDLUFTNINGS- og TØ RRINGS-modus
fjernes

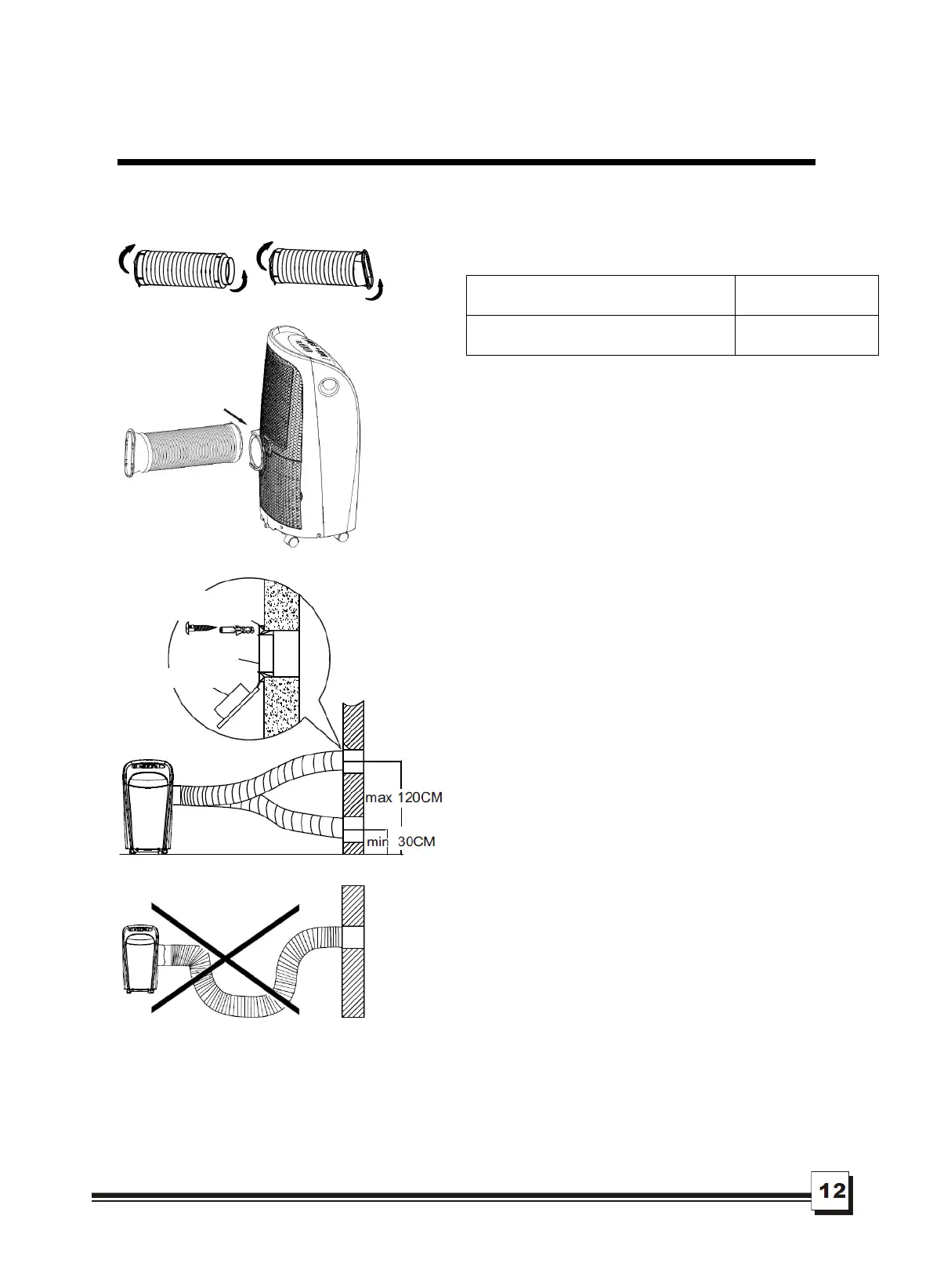

1. Tilslut udluftningsadapteren B til
udluftningsslangen som vist i fig. 16 eller 17. Se
venligst de foregående sider vedr. montering af
vinduesadapteren.
2. Skub udluftningsslangen i pilens retning i
udluftningsåbningen (se fig. 18*)
Udluftningsslangen kan også installeres
direkte gennem væ ggen
(Ikke til apparater uden adapter A, dyvler og
træ skruer som tilbehør).
1. Forbered boringen i væ ggen. Montér
udluftningsadapteren A på væ ggens udvendige
side med de fire dyvler og træ skruer. Skru
adapteren godt fast. (Se fig. 19*)
2. Tilslut udluftningsslangen på væ gadapteren A.
Bemæ rkning:
Afdæ k åbningen med adapterens dæ ksel, hvis
den ikke benyttes.
 Alt efter monteringskrav kan slangen udvides
indtil visse græ nser og skubbes sammen, dog
skal slangelæ ngden holdes så kort som muligt.
VIGTIGT:
UDVID IKKE SLANGEN FOR MEGET (SE FIG. 20*)
Abb. 16
Abb. 17
Fih. 20*
Abb. 18*
Ställning ankare
Adapter A
Adapterdeckel
Fig. 19*
