GUIDA ALL'INSTALLAZIONE
Installazione su una finestra scorrevole
verticale
1. Tagliare su misura la guarnizione A (autoadesiva) e
incollarla sul telaio, fig. 8. Poi tagliare su misura la
guarnizione B e posarla sulla guarnizione A, fig. 9.
2. Posare l'adattatore per finestra sulla guarnizione in
schiuma B. Adattare la lunghezza dell'adattatore
alla larghezza della finestra, ridurre l'adattatore se
la larghezza della finestra è minore di 67,5 cm /
26,5“ . Aprire le imposte della finestra e posizionare
l'adattatore per finestra sulla guarnizione sagomata
B, fig. 9.
3. Tagliare su misura la guarnizione in schiuma
(autoadesiva) e incollarla sopra all'adattatore per
finestra. Come mostrato in fig. 10.
4. Chiudere l'imposta contro l'adattatore per finestra.
5. Tagliare la guarnizione in schiuma con una
lunghezza idonea ed ermetizzare lo spazio aperto
tra l'imposta superiore e inferiore. Come mostrato
in fig. 11.

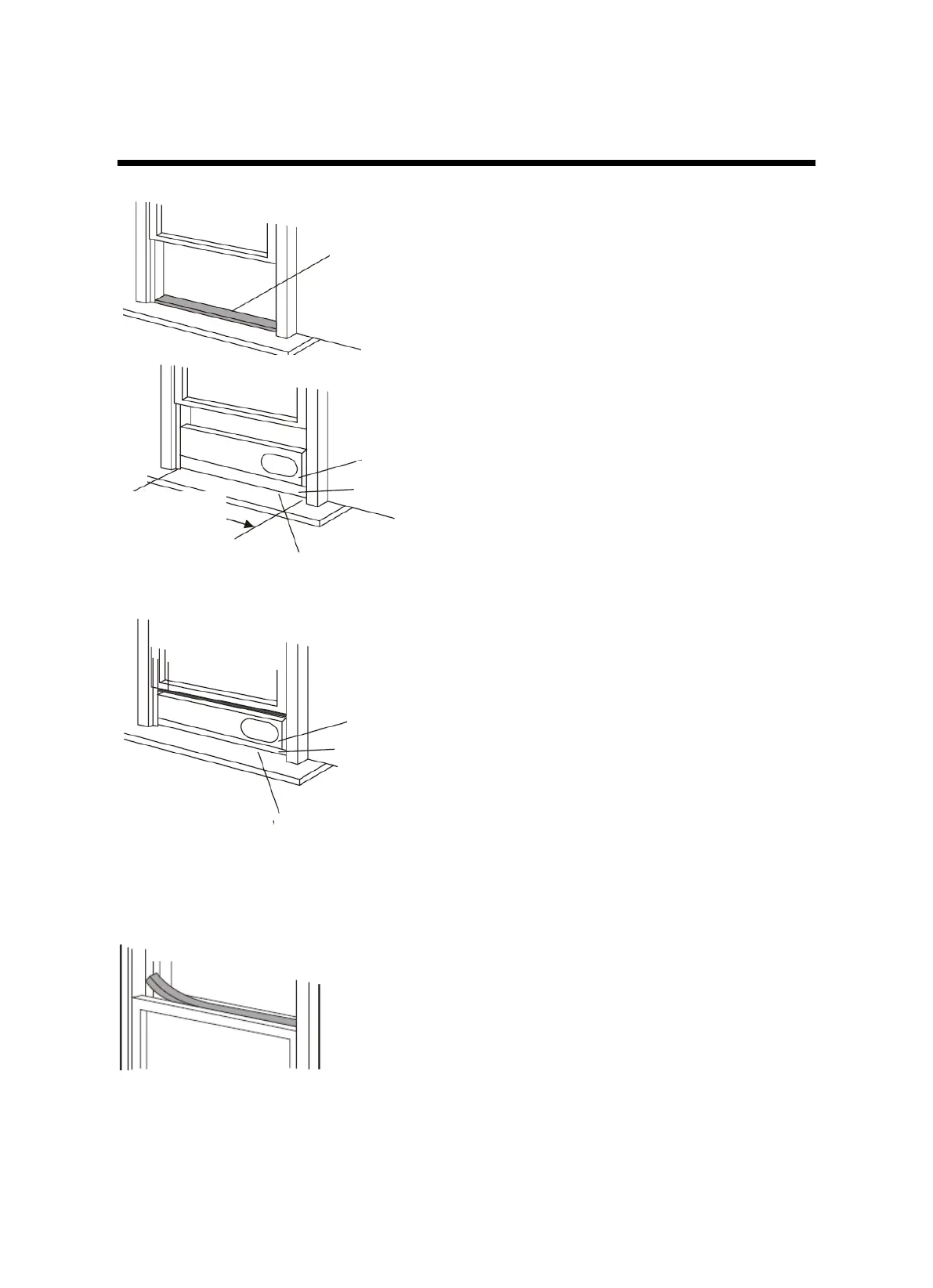

Fig. 8
Fig. 9
Fig. 10
Guarnizione in
schiuma
(autoadesiva)
guarnizione in
schiuma B
Telaio
Telaio
Guarnizione in schiuma
B
Adattatore per
finestra
Adattatore per finestra
26,5“ – 48“
67,5 cm – 123 cm
Guarnizione in schiuma
