Midea CP012IU-PD - Page 87

INSTRUCTIONS D'INSTALLATION
Installation dans une vitre coulissante
horizontale
1. Coupez le joint en mousse A (autocollant) en
longueur correcte et collez-le sur le châssis de
fenêtre selon fig. 12.
2. Placez l'adaptateur sur le dormant. Alignez la
longueur de l'adaptateur sur la hauteur de la
fenêtre, réduisez sa longueur si la hauteur de la
fenêtre est inférieures à 67,5 cm. Ouvrez le
battant et positionnez l'adaptateur de fenêtre
sur le dormant selon fig. 13.
3. Coupez le joint en mousse (autocollant) en
longueur correcte et collez-le sur le battant
gauche selon fig. 14.
4. Ensuite, fermez solidement le battant en le
poussant contre l'adaptateur.
5. Coupez le joint en mousse en bonne longueur
pour rendre étanche l'interstice entre le
battant intérieur et extérieur, selon fig. 15.

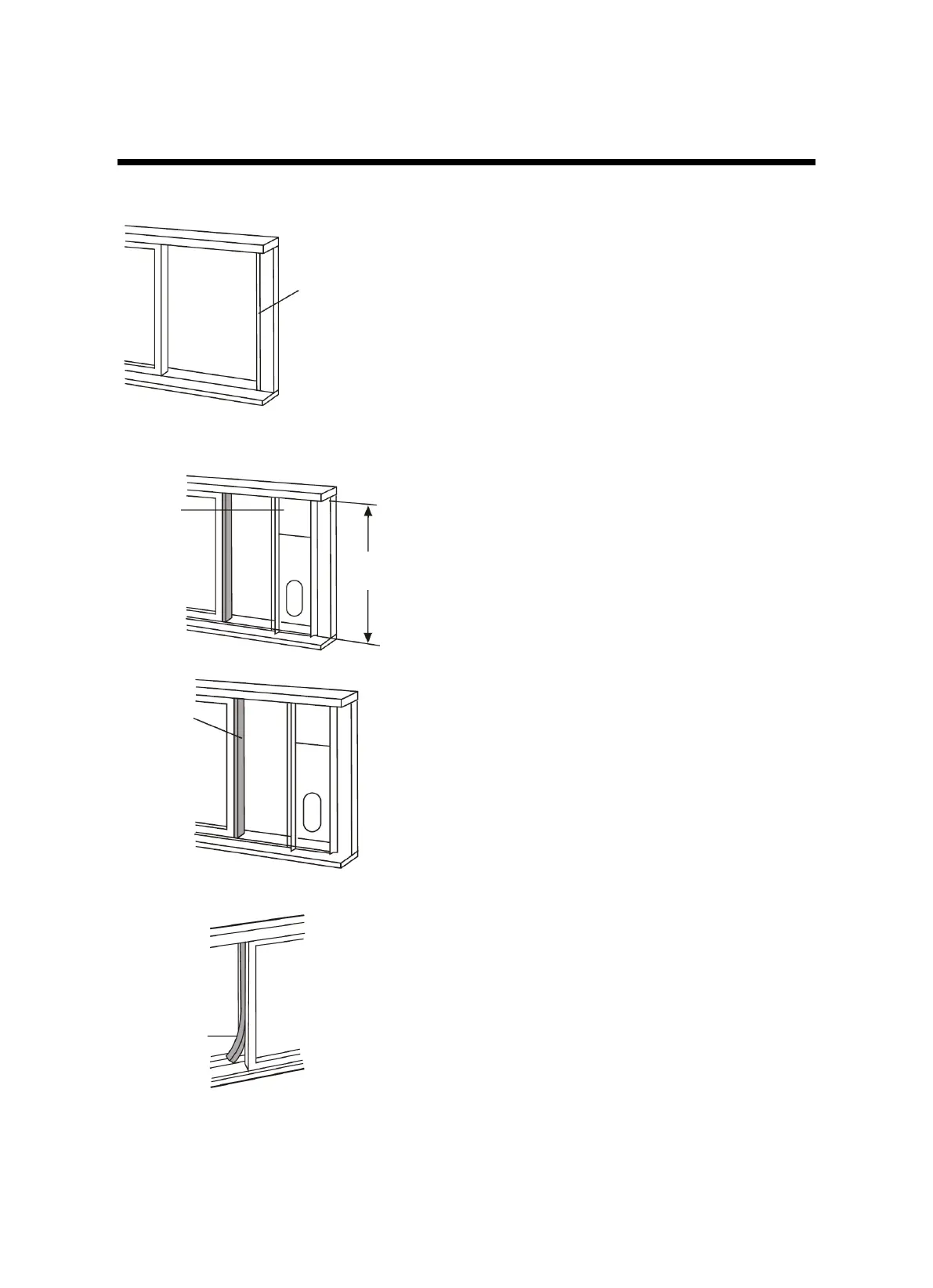

fig. 12
Joint en mousse A
(autocollant)
Panneau
fenêtre
26,5“ – 48“
67,5 cm – 123 cm
fig. 13
fig. 14
fig. 15
Joint en
mousse
Joint en
mousse
