INSTRUCTIONS D'INSTALLATION POUR LES CONDUITS D'ÉCHAPPEMENT EXTERNES
Longueur maximale du conduit :
Pour une circulation d'air satisfaisante, la longueur totale du conduit
3¼" x 10" (8,2 x 25,4 cm) rectangulaire ou 5" (12,7 cm) de diamètre /
6" (15,2 cm) de diamètre rond ne doit pas dépasser 120 équivalent-
pieds (36,5 m).
Coudes, transitions, couronnements de murs et
de toits, etc, présentent une résistance supplémentaire à
l'écoulement de l'air et sont équivalents à une section de conduit droit
plus longue que leur taille physique réelle. Pour calculer la longueur
totale du conduit, il faut additionner les longueurs équivalentes de
toutes les transitions et de tous les adaptateurs, plus la longueur de

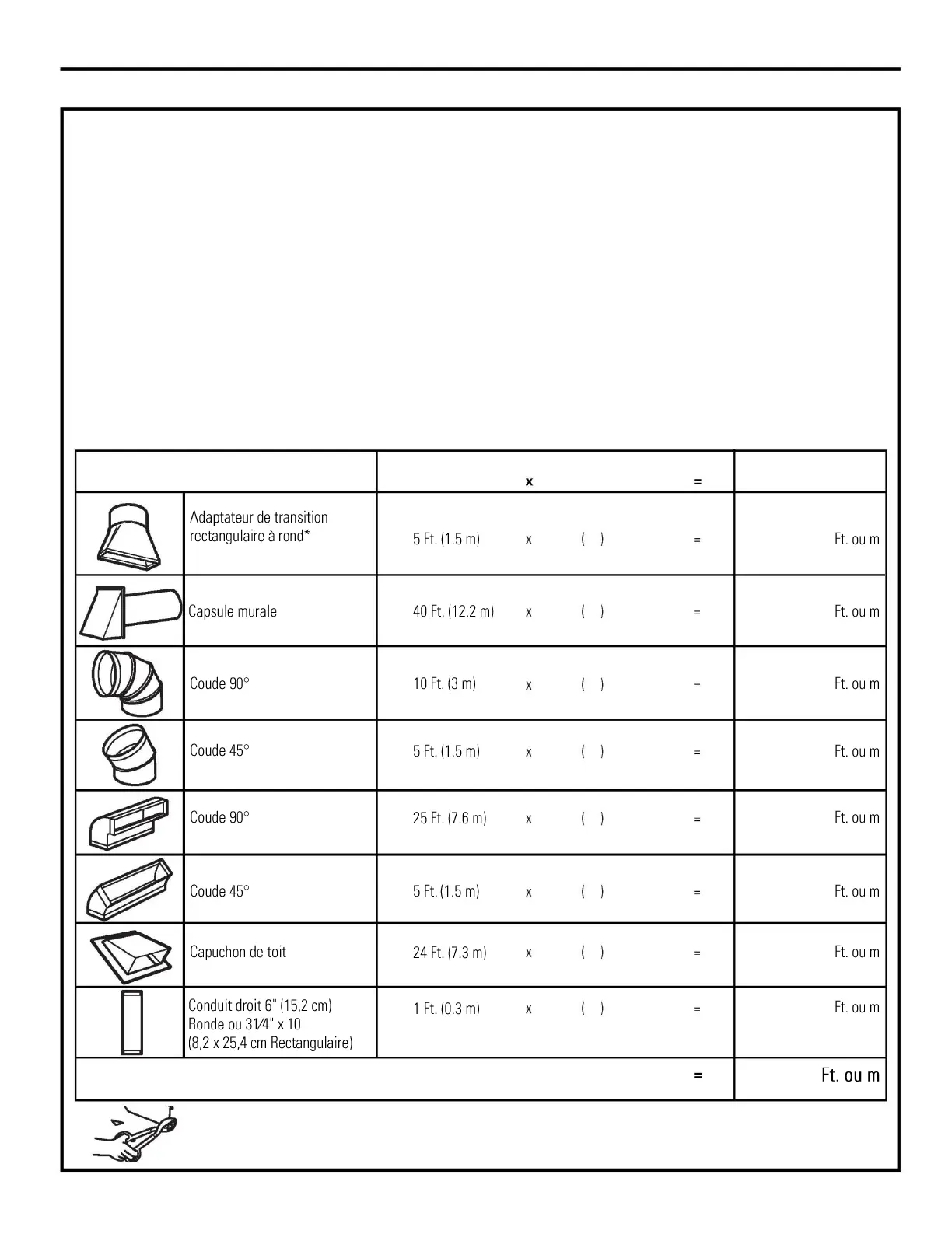

toutes les sections droites du conduit. Le tableau ci-dessous vous
montre comment calculer la longueur totale équivalente des conduits
en utilisant les pieds approximatifs de longueur équivalente de certains
conduits typiques.
NOTE : Si vous devez installer des conduits, notez que la longueur
totale du conduit3¼" x 10" (8,2 x 25,4 cm) rectangulaire ou 5" (12,7
cm) de diamètre / 6" (15,2 cm) de diamètre rond ne doit pas
dépasser 36,5 m (120 pieds équivalents).
La ventilation extérieure nécessite un DOUBLE D'EXTRACTION
EXTÉRIEURE. Lisez attentivement ce qui suit.
NOTE : Il est important que la ventilation soit installée en utilisant la
voie la plus directe et avec le moins de coudes possible. Cela garantit
une évacuation claire des gaz d'échappement et permet d'éviter les
blocages. Assurez-vous également que les volets tournent
librement et que rien ne bloque les conduits.
Raccord d'échappement :
L'adaptateur d'échappement a été conçu pour s'accoupler avec un
conduit rectangulaire standard3¼" x 10" (8,2 x 25,4 cm).
Si un conduit rond est nécessaire, il faut utiliser un adaptateur de
transition rectangulaire à rond. A 5" (12.7cm) / 6" (15,2 cm) de
diamètre est acceptable.
Des longueurs équivalentes de conduits sont basées sur des tests
réels et reflètent les exigences de bonnes performances de
ventilation avec n'importe quelle hotte de ventilation.
* IMPORTANT : Si un adaptateur de transition
rectangulaire-rond est utilisé, les coins inférieurs du
registre devront être découpés à l'aide de cisailles à
tôle afin de permettre le libre mouvement du registre.
