Midea MMO19S3AST

Des longueurs équivalentes de conduits sont basées sur des tests
réels et reflètent les exigences de bonnes performances de
ventilation avec n'importe quelle hotte de ventilation.
ÉCHAPPEMENT ARRIÈRE EXTÉRIEUR (EXEMPLE UNIQUEMENT)
ÉCHAPPEMENT SUPÉRIEUR EXTÉRIEUR (EXEMPLE UNIQUEMENT)
LONGUEUR
ÉQUIVALENTE
NUMÉRO
UTILISÉ
LONGUEUR
ÉQUIVALENTE
PIÈCES ISOLÉES
* IMPORTANT : Si un adaptateur de transition rectangulaire-rond est utilisé, les coins inférieurs du registre
devront être découpés à l'aide de cisailles à tôle afin de permettre le libre mouvement du registre.
41 Ft. (12.4 m)
Longueur totale =

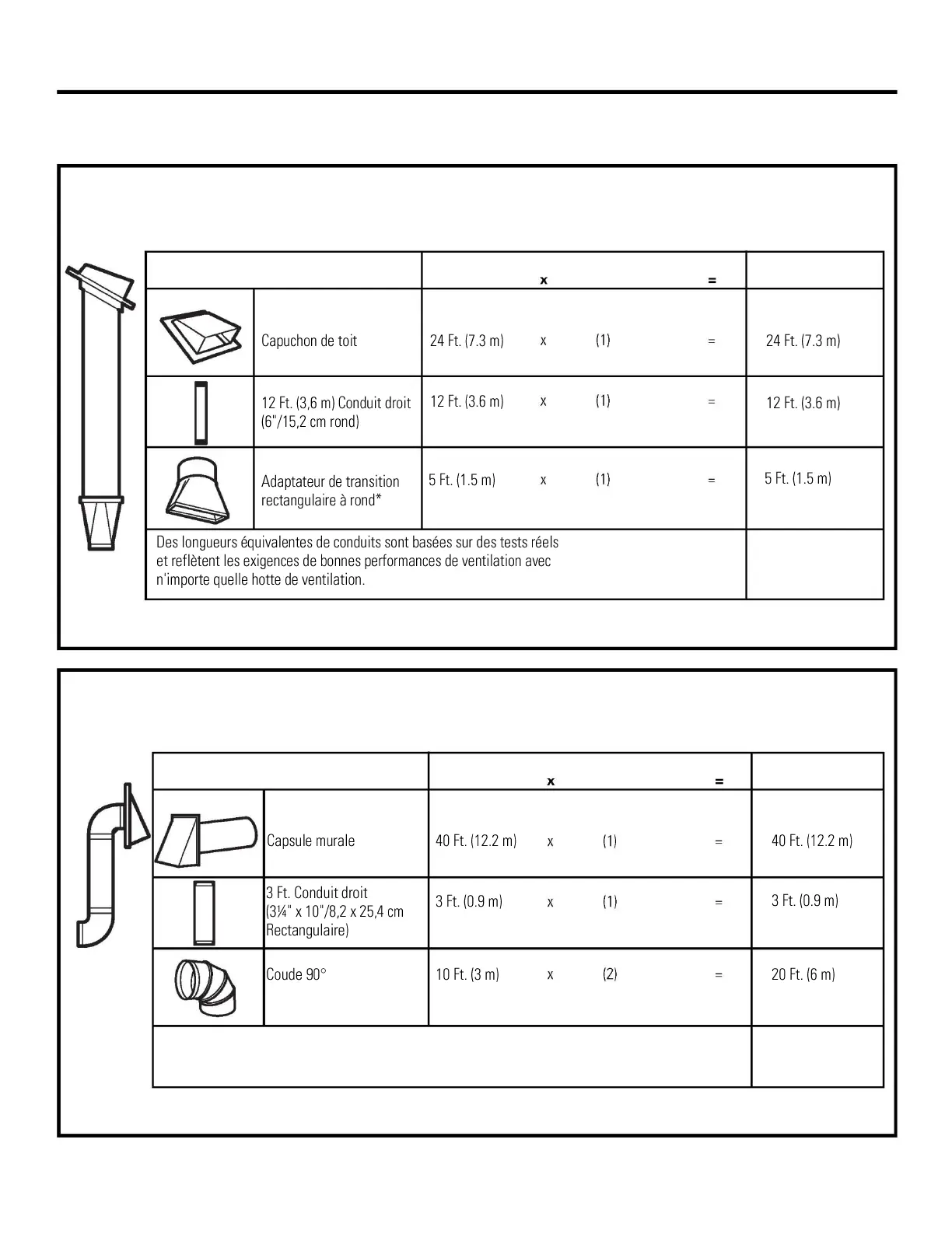

Le tableau suivant décrit un exemple d'une installation
possible de gaines.
CONDUITS D'ÉCHAPPEMENT EXTERNES
Consignes de Montage
Le tableau suivant décrit un exemple d'une installation possible
de gaines.
PIÈCES ISOLÉES
LONGUEUR
ÉQUIVALENTE*
NUMÉRO
UTILISÉ
LONGUEUR
ÉQUIVALENTE
Longueur totale =
63 Ft. (19.1 m)
FR-11
NOTE : Pour l'échappement arrière, il faut veiller à aligner l'échappement avec l'espace entre les montants, ou le mur doit être
préparé au moment de sa construction en laissant suffisamment d'espace entre les montants du mur pour accueillir l'échappement.
