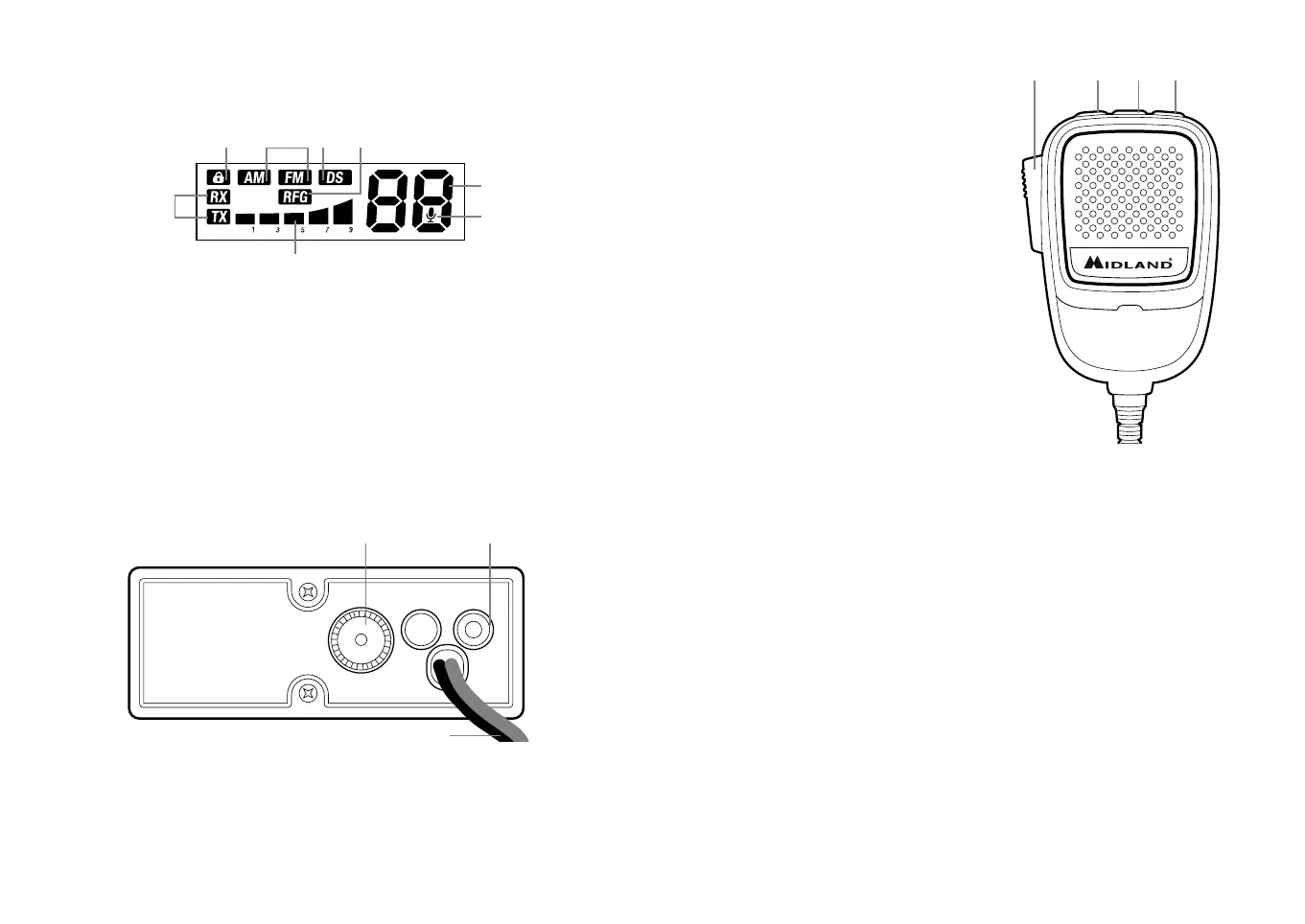

Display
8. Nummer des ausgewählten Kanals
9. S-Meter und Anzeige der Sendeleistung
10. AM/FM-Anzeige
11. TX/RX: Sende- (TX) oder Empfangsanzeige (RX)
12. VOX-Funktion aktiviert
13. DS: digitale Rauschsperre aktiviert
14. RFG: RF-GAIN aktiviert
15. Tastensperre aktiviert
Rückseite
16. Stromversorgungskabel
17. Buchse für externe Lautsprecher
18. Antennenanschluss
Mikrofon
19. PTT Sendetaste
20. UP Taste
21. DOWN Taste
22. Tastensperre
Installation
Wählen Sie den Montageort so aus, dass durch das Gerät nicht die Ver-
kehrssicherheit beeinträchtigt wird oder ein zusätzliches Verletzungsrisiko
bei einem Unfall entsteht. Achten Sie darauf, dass das Display gut sichtbar
ist und die Bedienelemente leicht erreichbar sind.
Stromversorgung
Schließen Sie das Stromkabel des Zigarettenanzünders an den entspre-
chenden Stecker Ihres Fahrzeugs an. Vergewissern Sie sich, dass Ihr Fahr-
zeug über eine Stromversorgung von 12 V und nicht von 24 V verfügt.
Anschluss der Antenne
Schließen Sie die CB-Antenne an die ANT-Buchse auf der Rückseite Ih-
res CB-18 an. Die Antenne muss auf das CB-Funkband abgestimmt sein.
Verwenden Sie hierzu ein SWR-Meßgerät. Für eine gute Funkreichweite
sollte das SWR einen Wert von 2 nicht überschreiten. Ein hohes SWR
