4 | 18 - Manuale d’uso 18 - Manuale d’uso | 5

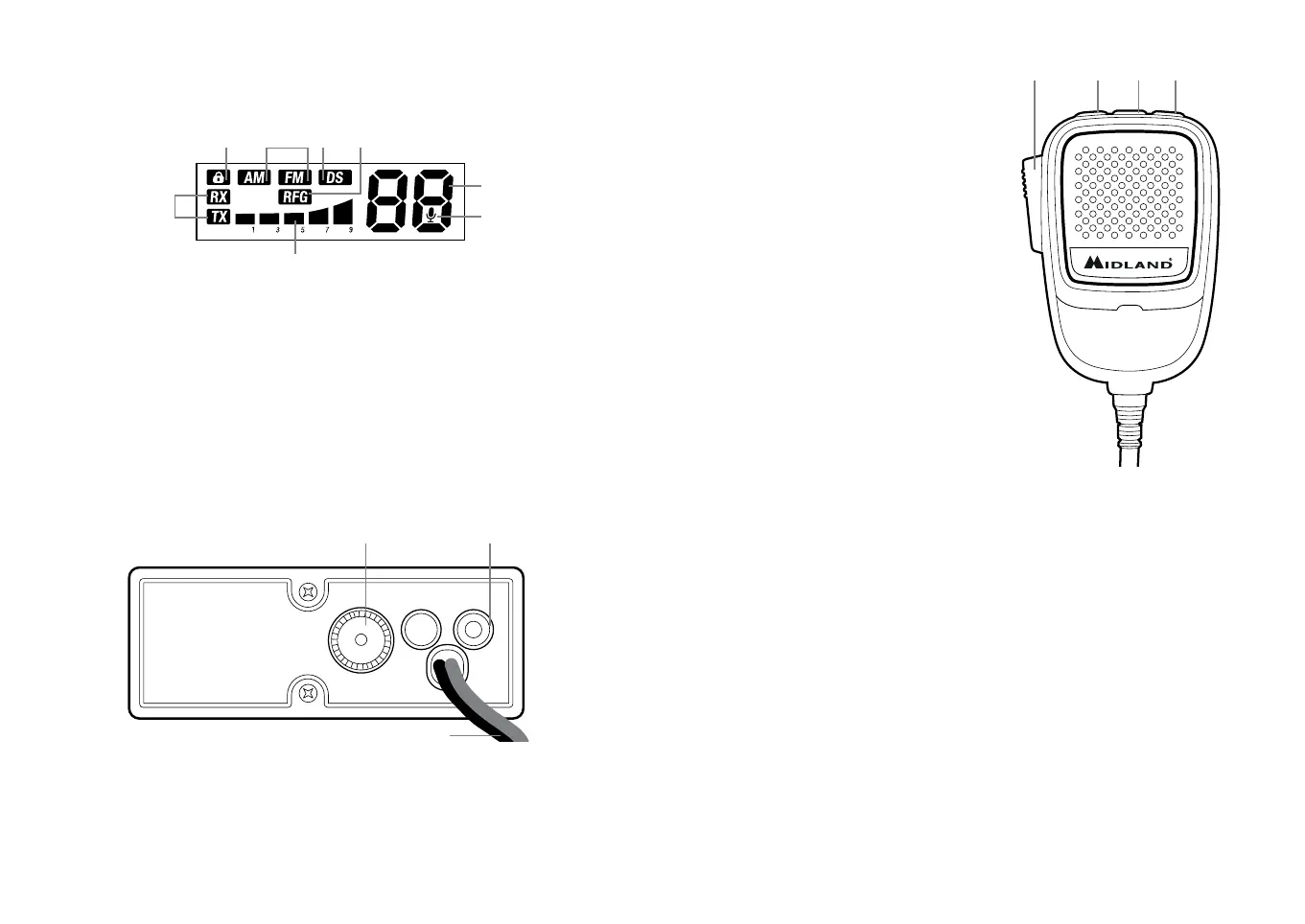

Display
8. Numero canale selezionato
9. Indicatore S-METER di intensità del segnale ricevuto e di potenza del
segnale trasmesso
10. AM/FM: indicatore del modo di emissione
11. TX/RX: indicatore di trasmissione (TX) o ricezione (RX)
12. Funzione VOX attiva
13. DS: indicatore attivazione digital squelch
14. RFG: indicatore RF-GAIN attivo
15. Blocco tastiera attivato
Pannello posteriore
16. Cavo di alimentazione
17. Altoparlante esterno
18. Connettore antenna
Microfono
19. Tasto PTT
20. Tasto UP
21. Tasto DOWN
22. Blocco tastiera
Installazione
Selezionare il luogo di installazione in modo che il dispositivo non pregiu-
dichi la sicurezza e non metta a rischio l’incolumità in caso di incidente.
Accertarsi che il display sia ben visibile ed i comandi siano facilmente ac-
cessibili.
Alimentazione
Collegare il cavo accendisigari alla presa della vostra vettura. Assicuratevi
che il vostro mezzo fornisca un’alimentazione a 12V e non a 24V.
Collegamento dell’antenna
Collegare l’antenna CB alla presa ANT sul retro del 18. L’antenna deve
essere sintonizzata sulla banda radio CB (27 MHz). Per controllare il rego-
lare funzionamento dell’impianto di antenna utilizzare un misuratore SWR.
Per un buon funzionamento dell’impianto radio e per ottenere le massime
prestazioni dal dispositivo il valore dell’ SWR deve essere il più basso possi-
VOX MENU
AM
/
FM
VOLSQ
/
DS
EMG
/
CH
18
ANT
PA EXT
DC
8
12
9
14131015
11
VOX MENU
AM
/
FM
VOLSQ
/
DS
EMG
/
CH
18
ANT
PA EXT
DC
18 17
16
VOX MENU
AM
/
FM
VOLSQ
/
DS
EMG
/
CH
1 8
ANT
PA EXT
DC
19 20 22 21
