Midland 18 - Instalación

4 | 18 - Manual de Instrucciones 18 - Manual de Instrucciones | 5

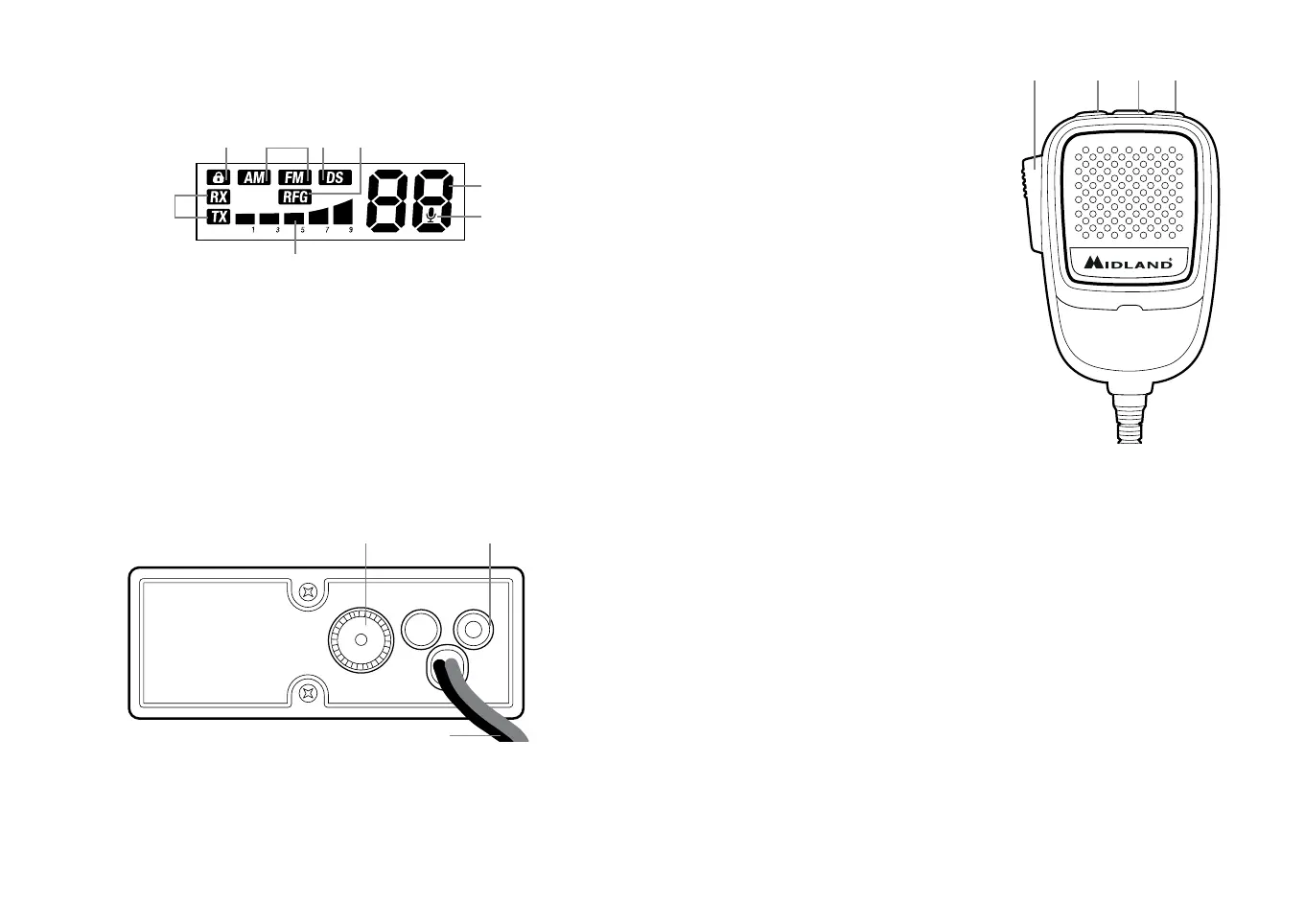

Pantalla
8. Número del canal seleccionado
9. Indicador S-METER de la intensidad de la señal recibida y de la señal
de potencia de transmisión
10. Indicador AM/FM
11. TX/RX: indicador de transmisión (TX) o recepción (RX)
12. Función VOX activada
13. DS: squelch digital activado
14. RFG: Ganancia de RF habilitada
15. BLoqueo de teclado activado
Panel Trasero
16. Cable de alimentación
17. Toma para altavoz externo
18. Toma para antena
Micrófono
19. Botón PTT
20. Tecla ARRIBA
21. Tecla ABAJO
22. Bloqueo de teclado
Instalación
Seleccione la ubicación de montaje, de forma que la seguridad vial no se
vea afectada por el dispositivo, o que no se incremente el riesgo de lesiones
en caso de accidente. Compruebe que se puede ver la pantalla, y se puede
acceder fácilmente a los controles.
Alimentación
Conecte el cable de alimentación con toma de encendedor al enchufe
adecuado de su vehículo. Asegúrese de que su coche tiene una fuente de
alimentación de 12V y no 24V..
Conexión de la antena
Conecte la antena CB a la toma ANT situada en la parte posterior de su
18. La antena debe sintonizarse a la banda de radio CB. Para ello use un
medidor SWR. Para obtener un buen alcance de radio, la SWR no debe
exceder un valor de 2. Una SWR elevada asimismo apunta a defectos de la
antena, cable, o a un cortocircuito en la línea de la antena. ¡Nunca trans-
mita sin una antena conectada!
