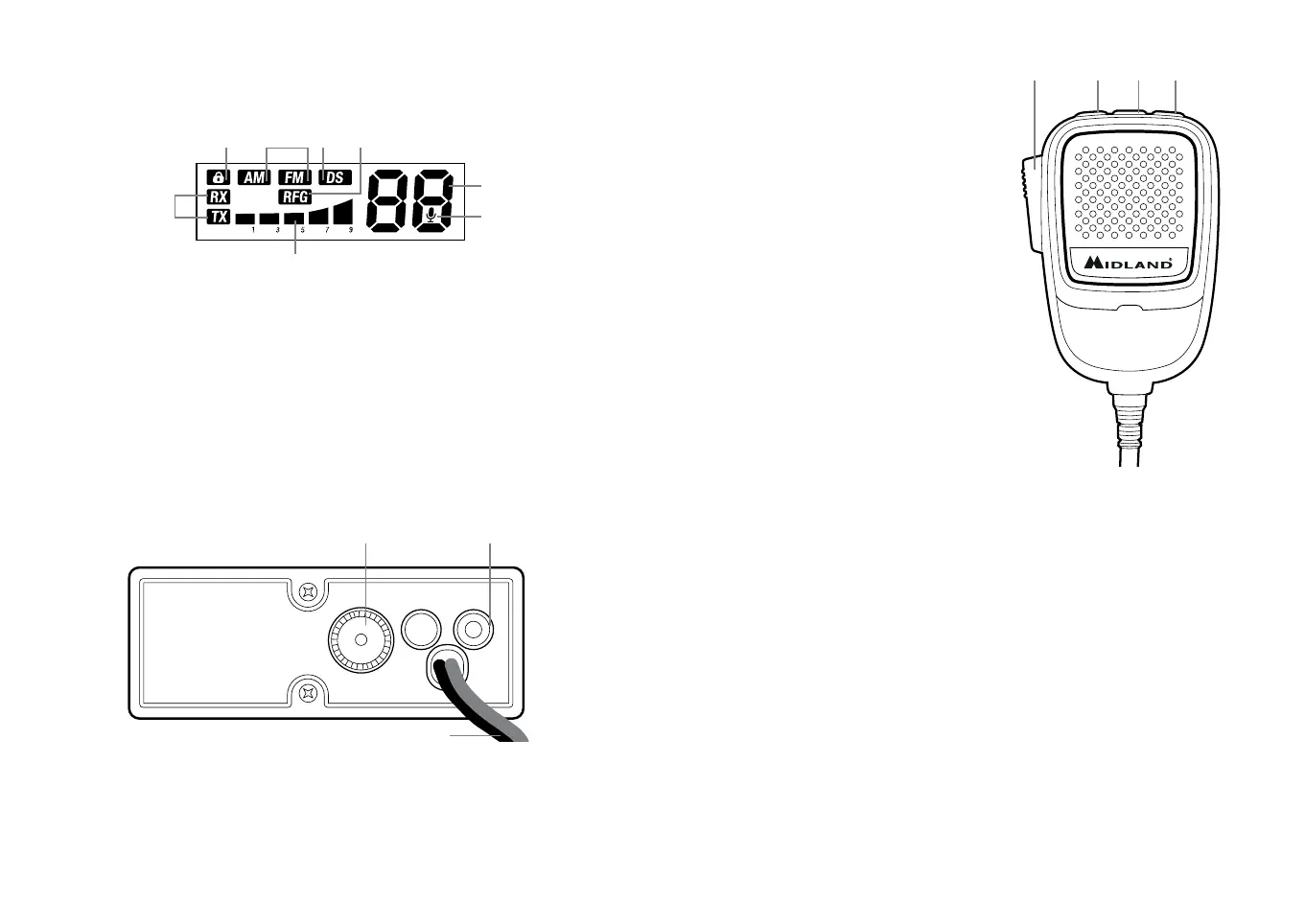

Écran
8. Numéro du canal sélectionné
9. Indicateur S-METER du signal reçu et de la puissance du signal émis
10. Indicateur du mode AM/FM
11. TX/RX: indicateur d’émission (TX) ou de réception (RX)
12. Fonction VOX activé
13. DS: indicateur d‘activation du squelch digital
14. RFG: indicateur du RF-GAIN actif
15. Blocage du clavier activé
Panneau arriére
16. Câble d’alimentation
17. Haut-parleur externe
18. Connecteur antenne
Microphone
19. Bouton PTT pour l’émission
20. Touche UP
21. Touche DOWN
22. Blocage du clavier
Installation
Sélectionnez l’emplacement de montage afin que la
sécurité routière ne soit pas aectée par l’appareil, ou
risque supplémentaire de blessure en cas d’accident.
Vérifiez que l’écran peut être vu et que les comman-
des peuvent être facilement accessibles.
Alimentation
Branchez votre cordon d’alimentation 12V a la prise appropriee de votre vehicule.
Assurez-vous que votre voiture dispose d’une alimentation 12V et non 24V.
Connectique de l’antenne
Connectez l’antenne CB à la prise ANT à l’arrière de votre 18. L’antenne doit être
réglée sur la bande radio CB. Pour cela utiliser un compteur SWR. Pour une bonne
portée radio, le SWR ne doit pas dépasser une valeur de 2. Un SWR élevé indique
également des défauts d’antenne, de câble ou un court-circuit dans la ligne d’an-
tenne. Ne jamais transmettre sans antenne connectée!
Remarque: L’antenne radio doit être installée en fonction des autres antennes et sources
d’interférences autant que possible. Les antennes CB doivent être montées habituelle-
ment dans la partie la plus élevée du véhicule sur des surfaces métalliques. Une surface
métallique susamment grande est essentielle pour la fonction de l’antenne. Pour l’in-
stallation sur des cabines en fibre de verre ou des déviateurs de vent en plastique, on peut
utiliser des antennes spéciales sans sol.
