4 | 18 - Instrukcja obsługi 18 - Instrukcja obsługi | 5

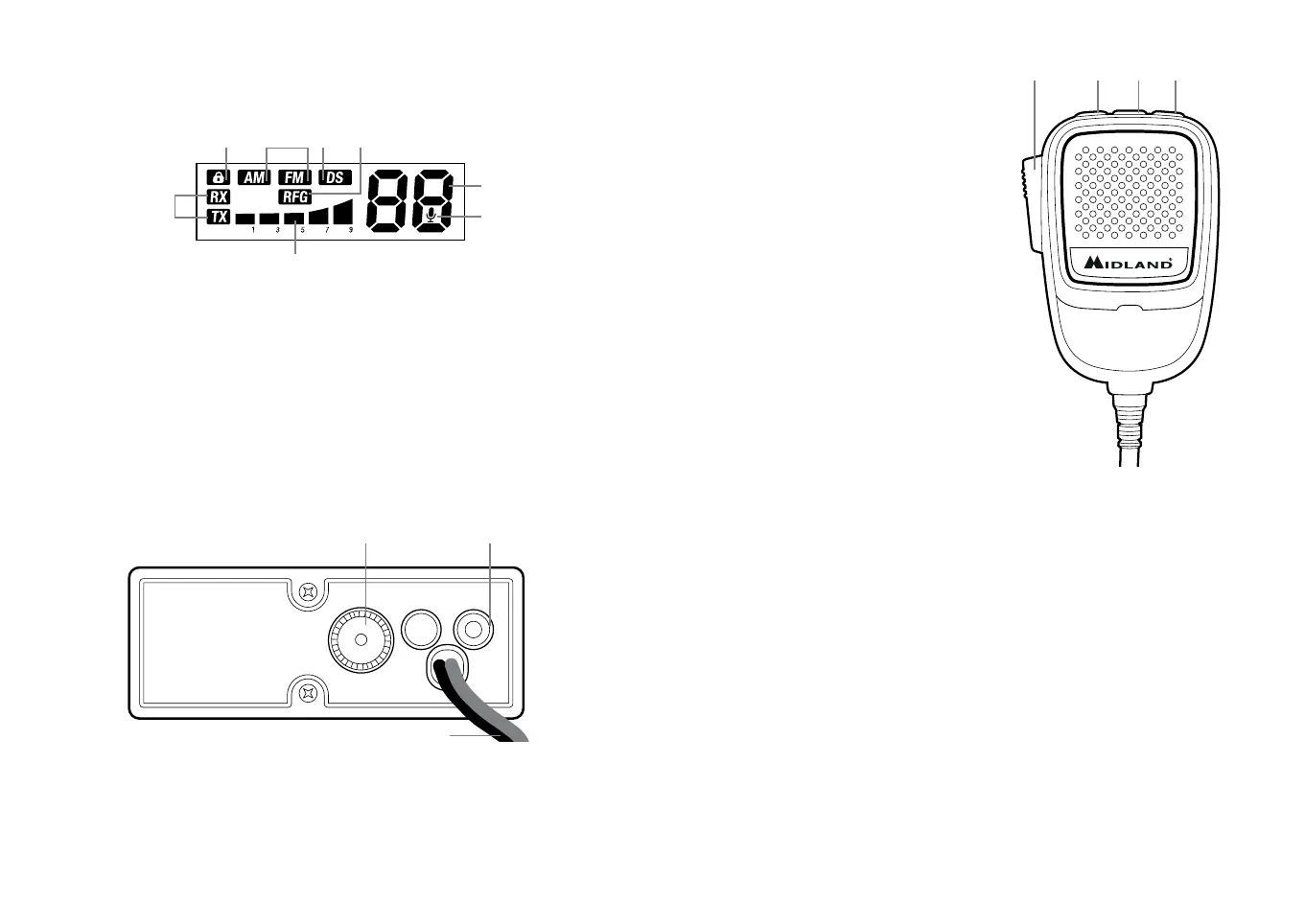

Wyświetlacz
8. Numer aktualnie używanego kanału
9. S-metr: pokazuje moc przychodzącego i wychodzącego sygnału
10. AM/FM: wskaźnik rodzaju modulacji
11. TX/RX: wskaźnik trybu pracy TX nadawanie, RX odbiór
12. VOX: potwierdzenie aktywności VOX
13. DS: potwierdzenie aktywności cyfrowej blokady szumów
14. RFG: aktywna regulacja czułości odbiornika
15. Aktywna blokada przycisków
Panel tylny
16. Kabel zasilający
17. Gniazdo zewnętrznego głośnika
18. Gniazdo antenowe
Mikrofon
19. Przycisk nadawania PTT
20. Przycisk GÓRA
21. Przycisk DÓŁ
22. Przycisk blokady przycisków
Instalacja
Wybierz miejsce montażu radia mając prze-
de wszystkim na względzie zasady bezpieczeństwa
podróżowania i ergonomii oraz minimalizację
możliwości odniesienia obrażeń przy potencjalny-
ch wypadkach. Sprawdź widoczność wyświetlacza i
łatwość dostępu do elementów sterowania.
Zasilanie
Wetknij wtyk kończący kabel zasilania do gniazda zapalniczki. Upewnij się,
że napięcie doprowadzone do gniazda wynosi 12V. Nigdy nie podłączaj ra-
dia do instalacji 24V.
Podłączenie anteny
Połącz wtyk kabla antenowego z gniazdem na tylnej ścianie radia 18. An-
tena musi być zestrojona na częstotliwość CB, co można łatwo sprawdzić
za pomocą opcjonalnego reflektometru. Zmierzony współczynnik fali
stojącej SWR nie powinien przekraczać 2. Większa wartość oznacza duże
niedopasowanie bądź uszkodzenie anteny lub kabla albo zwarcie w torze
antenowym.
Nigdy nie próbuj nadawać bez podłączonej anteny.
