Branchement et fonctionnement

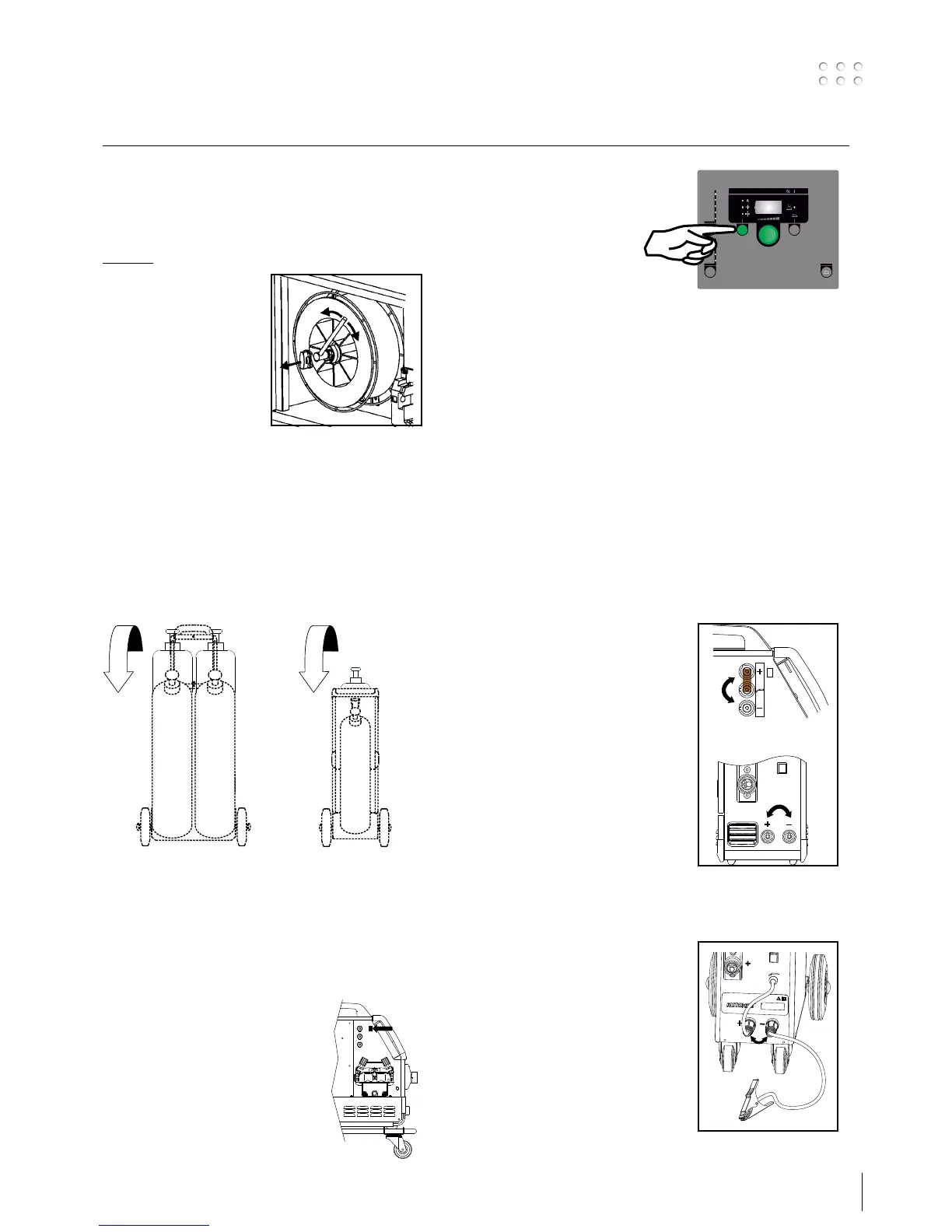

Réglage du frein dédié au fil
Le frein du dévidoir ralentit la bobine en fonction de
l’avancement du fil de soudage. La force du frein dépend
du poids de la bobine et de la vitesse de dévidage. La
valeur par défaut est de 15 kg.
Réglage :
• Démontez le bouton de
réglage en plaçant un
petit tournevis derrière
le bouton puis sortez ce
dernier.
• Réglez le frein en serrant
ou desserrant l’écrou
autobloquant au niveau
de l’axe du moyeu.
• Réinstallez le bouton.
Raccordement au gaz de protection
Raccorder le tuyau de gaz qui se trouve sur le panneau
arrière de la machine (3) et le relier à une alimentation en
gaz avec régulateur de pression (2-6 bars). (A noter : pour
une utilisation optimale certains types de régulateurs de
pression nécessitent une pression de sortie supérieur à
2bars).
Une/deux bouteilles de gaz peuvent être installées à
l’arrière du chariot.
Remarque AUTOMIG
2
183i/233i :
Réglage à la torche (Torche Dialog)
L’intensité du courant, la vitesse de dévidage ou épaisseur
du matériau peuvent être réglées à partir de la machine
et de la torche de soudage en cas d’utilisation d’une
torche Dialog. Le réglage de la torche est passif sans
torche Dialog.
Dévidage du fil à froid (chargement de
la torche) AUTOMIG
2
273i
Cette fonction est utilisée pour faire
dévider le fil à froid (pour charger le fil
dans la torche lors du changement de
bobine).
Max.
20 kg
Max.
20 kg
Max.
20 kg
1
2
Changement de pôlarité
AUTOMIG
2
273i
Dévidage du fil à froid (chargement
de la torche) AUTOMIG
2
183i/233i
Presser le bouton vert en façade
puis sur la gâchette de la torche en
même temps. Il est ensuite possible
de relâcher le bouton vert pour
continuer le dévidage du fil dans la
torche. Le dévidage de fil s’arrête
lorsque la gâchette de la torche est
relâché.
Changement de
polarité de soudage
Pour certaines applications spécifique, le
fabricant de file, recommande de changer la
polarité. (Voire les caractéristiques technique
indiqué sur l’emballage des bobines de files).
Voici ci-dessous la méthode pour changer la
polarité interne de la machine.
Attention :
l’AUTOMIG
2
183i/233i n’est pas dotée de la
fonction d’inversion de la polarité.
AUTOMIG
2
273i
1. Couper l’alimentation de la machine.
2. Dans le compartiment de la bobine,
retirer les vis à l’aide d’une clé (schéma 1).
3. Inverser la position de la plaque de laiton,
du plus vers le moins (schéma 1).
4. Dans le compartiment de la bobine,
replacer les vis à l’aide d’une clé (schéma
1).
5. Inverser le branchement du câble de
terre, du moins vers le plus (schéma 2).
6. Rebrancher la machine.
AUTOMIG
2
183i/233i (option)
Changement de pôlarité
AUTOMIG
2
183i/233i
AUTOMIG II
mm
CuAI
CuSi
AL
0.6
0.8
0.9
1.0
Fe
Fe
2
CO
Mix
mm
