Migatronic AUTOMIG2 i User Manual

68

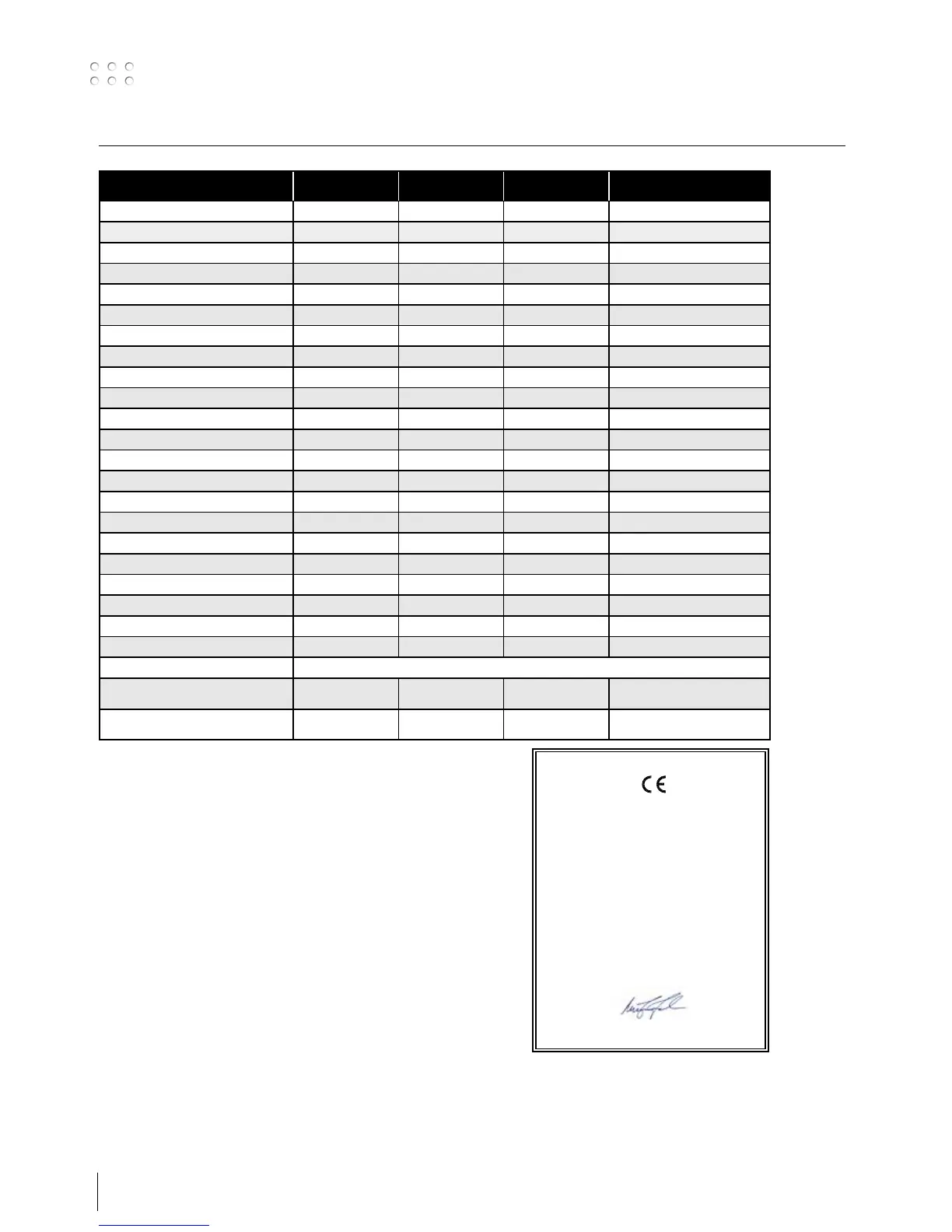

Technická data
1) Zařízení má v souladu s IEC 61000-3-12 minimální zkratový příkon Ssc v přípojném bodě sítě větší nebo rovný hodnotě uvedené v tabulce.
Je zodpovědností toho, kdo je připojuje k síti nebo provozuje aby zajistil (případně po dohodě s dodavatelem elektrické energie), že
napájecí síť má zkratový příkon Ssc větší nebo rovný hodnotě uvedené v tabulce.
2) S Plní požadavky kladené na stroje v prostředí zvýšeného rizika úrazu elektrickým proudem
3) Krytí IP23/ IP23S označuje zařízení pro vnitřní i venkovní použití
Data pro Boost-verzi při napájení 1x230 V
Data v závorkách jsou pro napájení 3x400 V
** = Úsporný režim. Přístroj se přepne do úsporného režimu po
7,5 min po ukončení svařovacího procesu
ES PROHLÁŠENÍ O SHODĚ (překlad)
MIGATRONIC A/S
Aggersundvej 33
9690 Fjerritslev
Dánsko
tímto prohlašuje, že stroj níže uvedený
typ: AUTOMIG
2
i
se shoduje se směrnicemi: 2014/35/EU
2014/30/EU
2011/65/EU
Evropské normy: EN/IEC60974-1
EN/IEC60974-5
EN/IEC60974-10 (Třída A)
Vystaveno ve Fjerritslev 17.05.2017
Niels Jørn Jakobsen
CEO
ZDROJ PROUDU AUTOMIG
2
183i/183i DUO
AUTOMIG
2
233i/233i DUO
AUTOMIG
2
273i/273i DUO
AUTOMIG
2
Boost
273i/273i DUO
Napájecí napětí ±15% (50-60Hz), V 3x400 3x400 3x400 3x230-400, 1x230-400
Minimální velikost generátoru, kVA 7,5 11,4 13,5 14,5 (14,5)
1
Minimální zkratový příkon Ssc, MVA 0,47 0,69
Pojistky, A 10 10 10 16
Efektivní proud, A 4,4 6,8 7,6 10,5
Max. proud, A 7,5 11 13,2 42,0
Příkon, (100%), kVA 3,1 4,7 5,3 2,4(3,0)
Příkon, max, kVA 5,2 7,6 9,1 9,7(9,5)
Příkon naprázdno, W 15/10** 15/10** 20 30
Účinnost 0,86 0,86 0,88 0,84
Účiník 0,93 0,93 0,93 0,99
Proudový rozsah, A 15-180 15-230 15-270 15-270
Zatěžovatel 100% při 20°C, A 160 220 230 150 (180)
Zatěžovatel 40% při 20°C, A 180 245 180 (200)
Zatěžovatel max. při 20°C, A/%/V 230/50/25,5
Zatěžovatel 100% při 40°C, A/V 115/19,8 165/22,3 175/22,8 107 (135)/19,4(20,8)
Zatěžovatel 60% při 40°C, A/V 125/20,3 175/22,8 205/24,3 130 (170)/27,5(22,5)
Zatěžovatel 35% při 40°C, A/V 200/24,0
Zatěžovatel max. při 40°C, A/%/V 180/25/23,0 230/25/25,5 270/30/27,5 270/18(25)/27,5
Napětí naprázdno, V 45 45 52 55
2
Třída aplikace S/CE/CCC S/CE/CCC S/CE/CCC S/CE
3
Krytí IP23S IP23S IP23 IP23
Norma EN/IEC 60974-1, EN/IEC60974-5, EN/IEC60974-10
Rozměry (vxšxd), mm
Rozměry DUO (vxšxd), mm
660x380x790
960x600x850
660x380x790
960x600x850
550x250x640
960x570x870
550x250x640/960x570x870 (DUO)
Hmotnost, kg
Hmotnost DUO, kg
26,2
41,2
26,5
41,5
26
55
28 / 57 (DUO)
