Migatronic AUTOMIG2 i

40

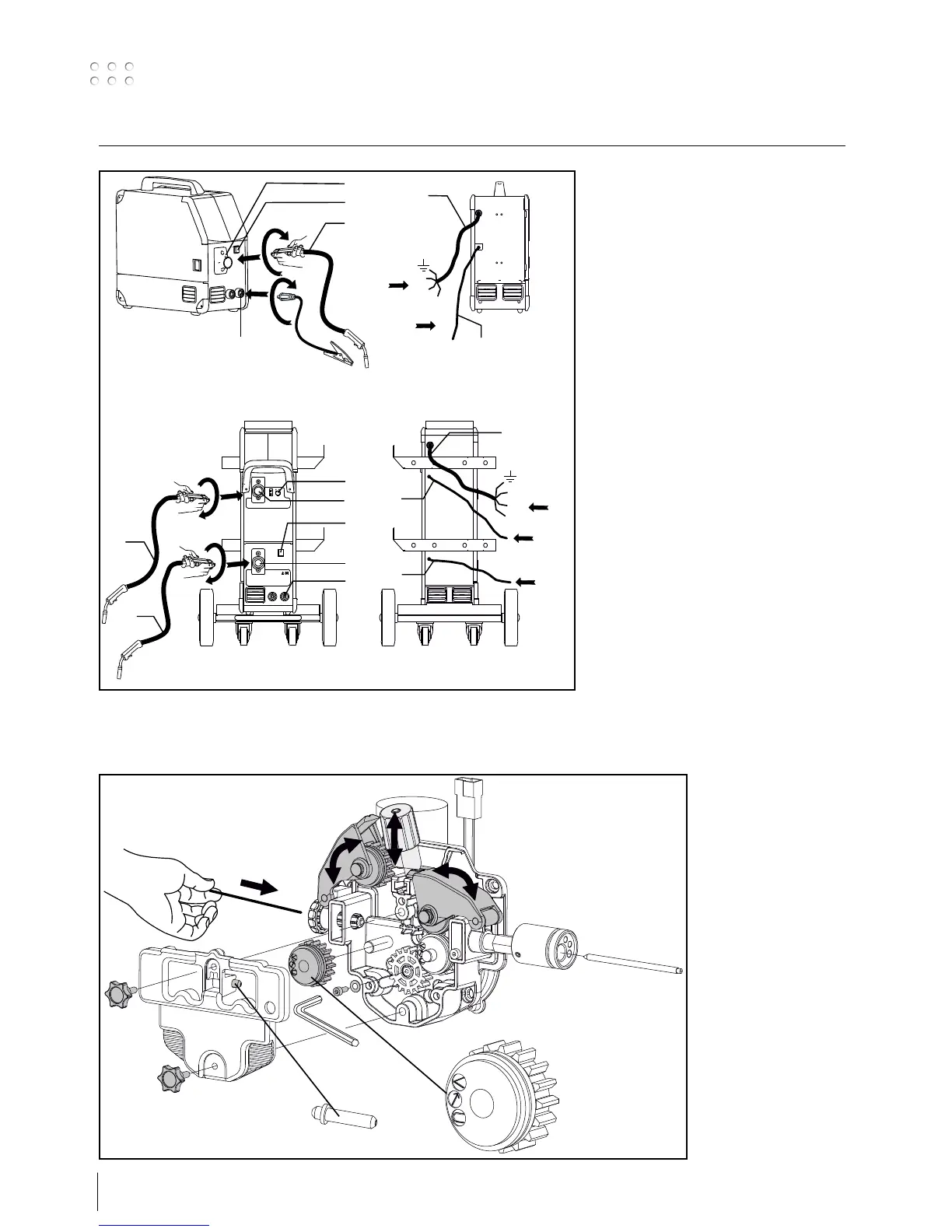

Aansluiting en bediening
1. Netaansluiting
2. Hoofdschakelaar
3. Aansluiting van het beschermgas
4. Aansluiting van de lastoorts
5. Lastoorts
6. Aansluiting van de aardklem
7. Reversing switch between torches 1 and 2
8. Aansluiting van de aardklem
2
4
5
6
Power
GAS
max. 6 Bar
1
3
F
F
F
5
Power
F
F
F
GAS
max. 6 bar
5
4
4
7
8
3
3
2
1
x4
Assembleren van onderdelen in de draadaanvoerunit
Met behulp van de
kartelmoer op de
spanbout wordt de druk
op de transportrollen
dusdanig ingesteld,
dat een gelijkmatige
draadaanvoer wordt
bewerkstelligt zonder
vervorming van de draad.
