Migatronic AUTOMIG2 i

70

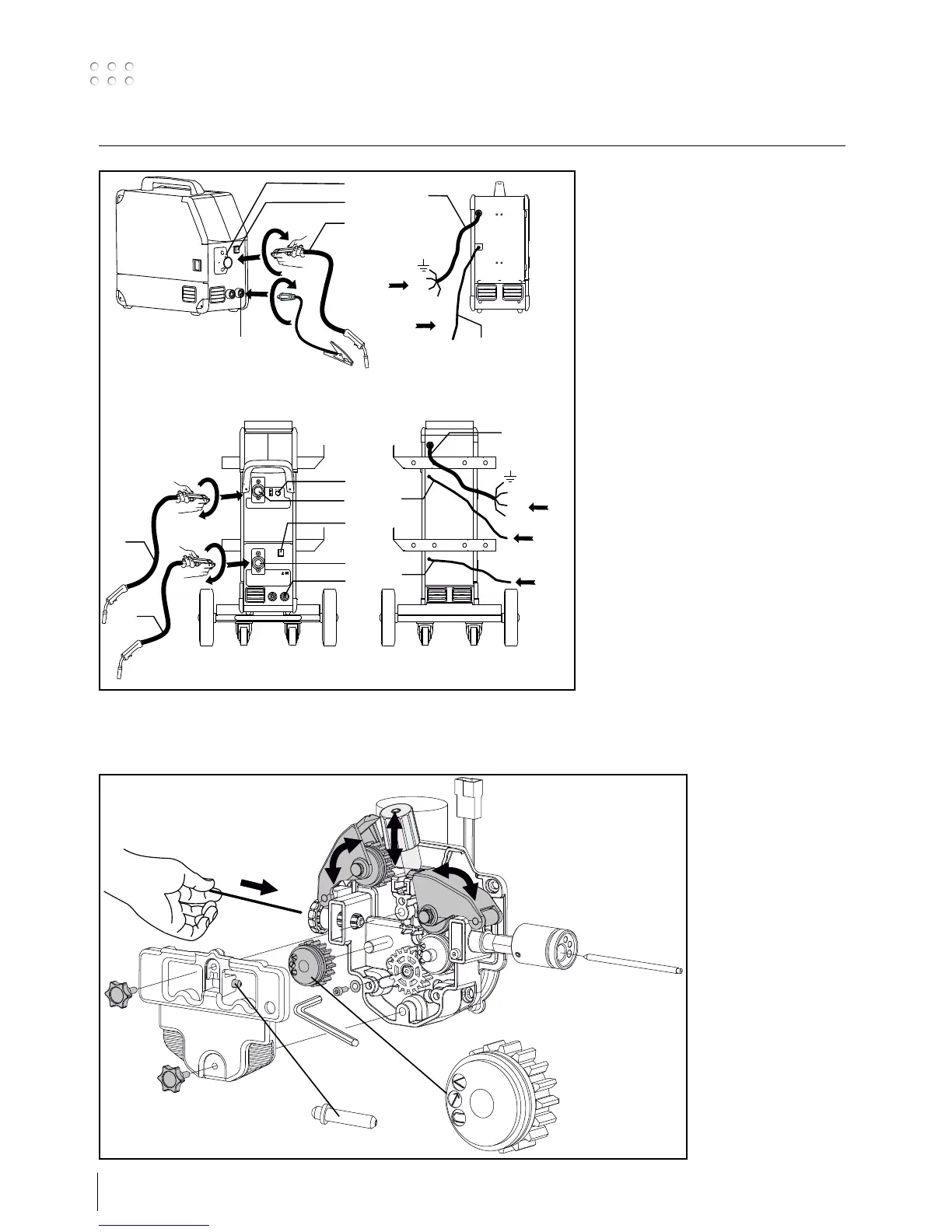

Conexão e funcionamento
1. Ligação á rede
2. Interrutor de alimentação
3. Ligação do gás de proteção
4. Ligação da tocha de soldadura
5. Tocha de soldadura
6. Ligação do cabo de massa
7. Interrutor para alternar entre tochas 1 e 2
8. Ligação do cabo de massa
2
4
5
6
Power
GAS
max. 6 Bar
1
3
F
F
F
5
Power
F
F
F
GAS
max. 6 bar
5
4
4
7
8
3
3
2
1
x4
Assembly of parts in wire feed unit
The pressure of the
thumbscrew is adjusted to
allow the wire feed roll
just to slide on the wire
when this is stopped at
the contact tip
