Pellerin Milnor Corporation 9

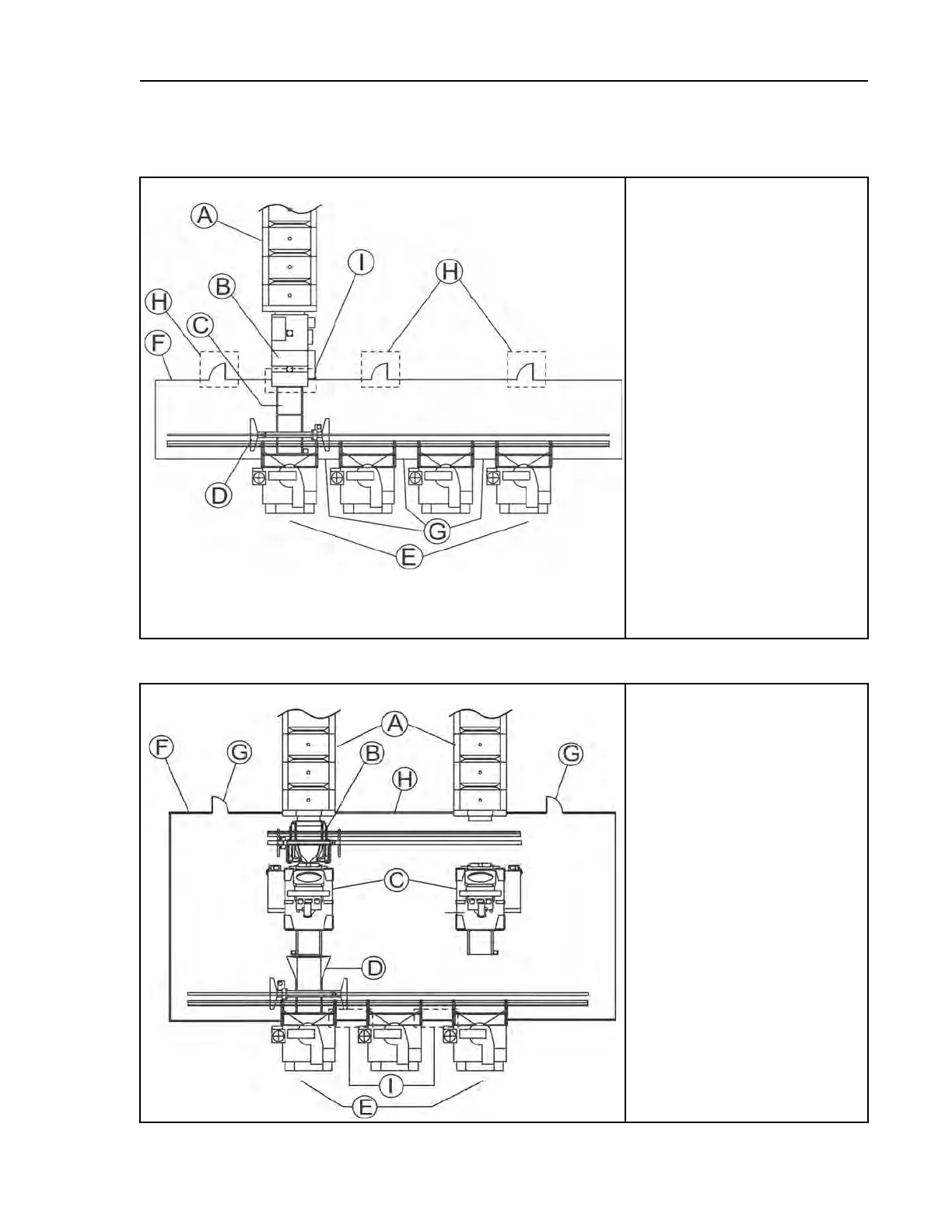

Ilustración 1. Diseño de la barrera de ejemplo para el sistema de lavado automatizado en el que
un túnel de lavado sirve un banco de secadoras
Vista del plan del sistema de lavado
Leyenda
A...Lavadora por lotes continuos
(túnel de lavado).
B...Extractor de prensa.
C...Transportador inclinado
COINC.
D...Elevación y traslación de la
cinta transportadora para ba-
rras prensadas.
E...Banco de secadoras.
F...Barrera que delimita la trayec-
toria de la cinta.
G...Segmentos de barrera entre las
secadoras.
H...Puertas enclavadas eléctrica-
mente. Las puertas giran hacia
afuera al menos 90 grados y el
área de balanceo está marcada
en el suelo. Se proporcionan
varias puertas para recorridos
de barreras de larga distancia.
I...La barrera restringe el acceso
para descargar el final de la
prensa, pero no obstruye el ac-
ceso a los controles de prensa.
Ilustración 2. Diseño de barrera de ejemplo para el sistema de lavado automatizado en el que dos
túneles sirven un banco de secadoras
Vista del plan del sistema de lavado
Leyenda
A...Lavadoras por lotes continuos
(túneles de lavado).
B...Elevación y traslación de la
cinta transportadora para ropa
mojada.
C...Extractores centrífugos.
D...Elevación y traslación de la
cinta transportadora para ropa
suelta.
E...Banco de secadoras.
F...Barrera que delimita las tra-
yectorias de las cintas y los ex-
tractores centrífugos.
G...Puertas enclavadas con las dos
cintas y los dos extractores
centrífugos.
H...Segmento de barrera entre los
túneles.
I...Segmentos de barrera entre las
secadoras.
Para el propietario/administrador
