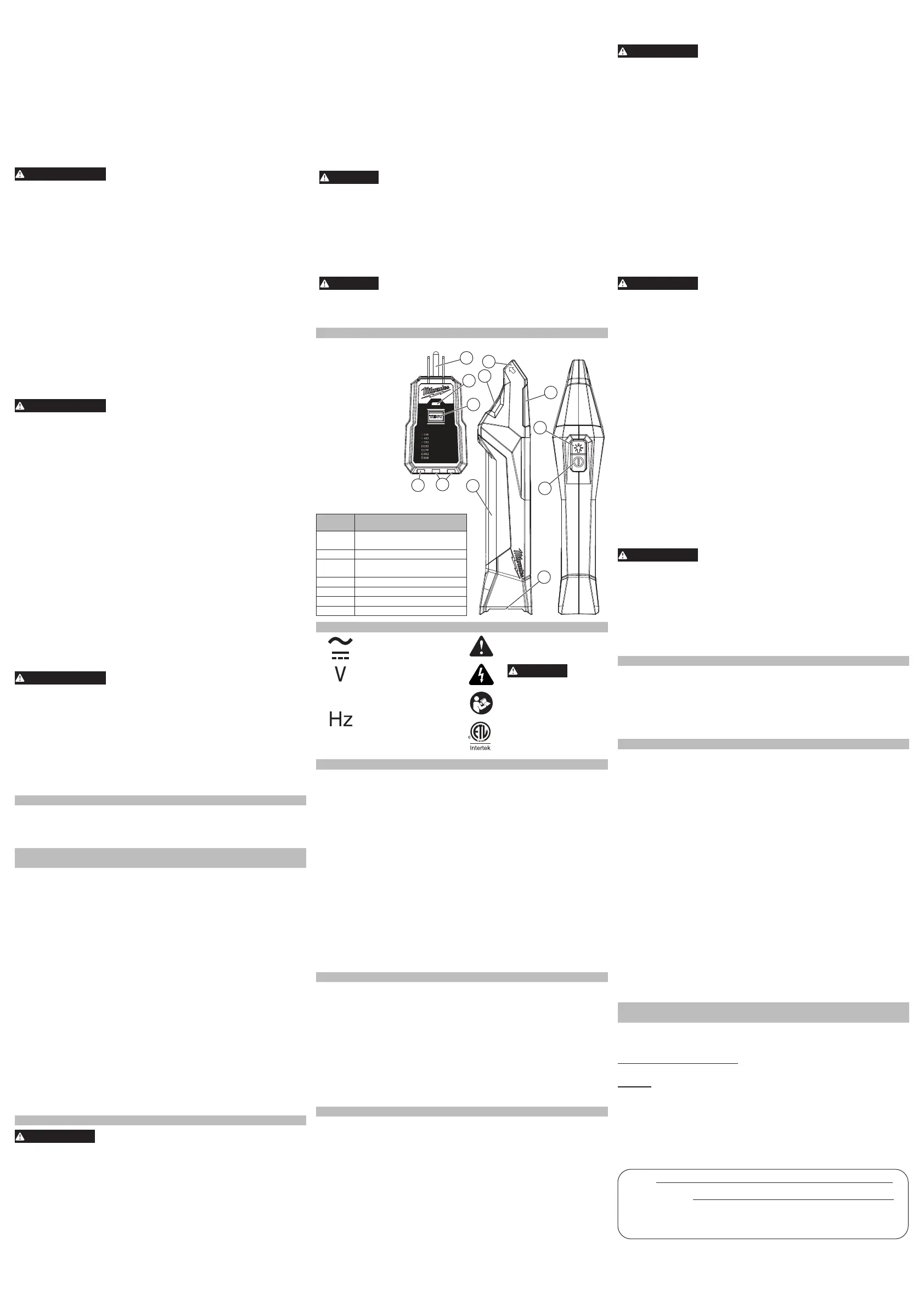

Mise en marche / Arrêt du transmetteur / Récepteur
Transmetteur
1. Le transmetteur s’allumera alors qu’il est branché à une prise sous tension.
Les voyants à DEL d’avertissement s’allumeront en séquence, ce qui indiquera
l’état électrique de la prise.
2. Pour éteindre le Transmetteur, le retirer de la prise.
Récepteur
1. Enfoncer la touche d’alimentation pour allumer le récepteur. Le voyant de la
pointe deviendra vert et l’outil bipera.
2. Appuyer sur la touche d’alimentation à nouveau pour réinitialiser le récepteur.
3. Lorsque l’outil est allumé, appuyer sur la touche de la lampe de travail pour allumer
la lampe de travail. Appuyer sur elle à nouveau pour éteindre la lampe de travail.
4. Enfoncer la touche d’alimentation pour éteindre le récepteur. Si la lampe de
travail est allumée, elle sera aussi éteinte.
5. Le récepteur sera en mode de « veille » après 5 minutes d’inactivité. Allumer
l’outil à nouveau pour la réveiller.
Localisation d’un disjoncteur
AVERTISSEMENT
An de minimiser le risque de décharge électrique
ou de blessures, le tester sur un circuit sous
tension connu pour s’assurer que l’outil fonctionne bien avant de l’uti-
liser. Ne pas utiliser le transmetteur, le récepteur ou les accessoires
s’ils sont endommagés en quelque façon que ce soit.
Ne pas utiliser le transmetteur/le récepteur sur des circuits dont le
câblage est incorrect. Consulter un électricien qualié si le transmet-
teur ou le récepteur signalent que le circuit n’a pas un câblage correct.
Rétablir le récepteur après chaque essai et débrancher tous les appareils
et l’équipement du circuit avant d’eectuer le testage, ceci pour éviter
que les lectures se passent avec du brouillage et des erreurs.
1. Brancher le transmetteur à une prise sous tension dans le circuit ; deux
voyants à DEL jaunes s’allumeront pour signaler que le câblage est correct.
AVERTISSEMENT ! Si le testeur NE signale PAS un câblage correct, AR-
RÊTER LE TRAVAIL et contacter un électricien qualifié.
2. Allumer le récepteur.
3. Réinitialiser le récepteur avant chaque balayage.
4. Pour tester le panneau, tenir le récepteur en perpendiculaire par rapport au
panneau et le passer lentement tout au long du disjoncteur sur le panneau. Il est
probable que le récepteur bipe ou s’allume pendant que le panneau est balayé.
5. Puis recommencer le balayage pour retrouver le disjoncteur exact auquel le
transmetteur est branché.
6. La pointe du récepteur s’allumera en rouge et la vitesse de la sonnerie aug-
mentera après avoir trouvé le disjoncteur.
7. Pour trouver un autre disjoncteur, réinitialiser le récepteur et répéter toutes les étapes.
Essai GFCI
AVERTISSEMENT
An de minimiser le risque de décharge électrique
ou de blessures, le tester sur un circuit sous
tension connu pour s’assurer que l’outil fonctionne bien avant de l’uti-
liser. Ne pas utiliser le transmetteur, le récepteur ou les accessoires
s’ils sont endommagés en quelque façon que ce soit.
•Cet outil n’est pas un instrument de diagnostic intégral. Il détecte des
problèmes communs dans le câblage, mais il :
•Ne signale pas la qualité de la mise à la terre
•Ne détecte pas 2 ls sous tension dans le circuit
•Ne détecte pas une série de défauts
•Ne signale pas l’inversion entre les conducteurs à mise à la terre et ceux
déjà mis à la terre
•Lorsqu’il faut tester un circuit GFCI :
•Se reporter aux spécications du fabricant de la prise GFCI.
•Tester la prise GFCI d’après les instructions du fabricant. La prise GFCI
devra se déclencher. Si elle ne se déclenche pas, consulter un électricien.
•N’utiliser le transmetteur et le récepteur que sur une prise GFCI fonctionnelle.
1. Brancher le transmetteur à une prise sous tension ; deux voyants à DEL ambre
s’allumeront pour signaler un câblage correct.
2. Utiliser le code DEL pour savoir quel est l’état du câblage. AVERTISSEMENT !
Si le transmetteur ne signale pas un câblage correct, ARRÊTER LE TRAVAIL
et contacter un électricien qualifié.
3. Pour lancer une défaillance électrique, appuyer sur la touche d’essai de GFCI.
Le voyant à DEL de GFCI s’allumera pendant que la touche d’essai est ap-
puyée. Le testeur lancera une défaillance de mise à la terre d’entre 6 mA et
9 mA pour déclencher l’appareil GFCI.
• Si tout se passe bien, le disjoncteur GFCI se sera activé et aura coupé l’ali-
mentation vers la prise. Le voyant à DEL de GFCI s’éteindra.
• Si un échec survient, le circuit restera toujours sous tension. L’appareil GFCI
ne fonctionne pas bien ; contacter un électricien qualié.
Méthodes de testage alternatives
AVERTISSEMENT
S’assurer que le circuit N’EST PAS sous tension
avant de se connecter aux ls non enrobés. Agir
très prudemment autour des ls non enrobés qui sont sous tension,
particulièrement s’ils sont dans un panneau de disjoncteur ouvert ou
autour d’un tel panneau. Toujours consulter un électricien qualié.
Pour tester une douille d’ampoule, utiliser un adaptateur pour douilles vers CA
facultatif. Pour tester des ls nus, utiliser un adaptateur pour pinces crocodile
vers prise secteur facultatif.
•Brancher le transmetteur sur l’adaptateur.
•Répéter les étapes dans la section « Localisation d’un disjoncteur » pour trouver
le disjoncteur.
Nettoyage
Gardez les outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage
doit se faire avec un linge humide et un savon doux.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.877.948.2360
Monday-Friday, 7:00 AM - 4:30 PM CST
www.milwaukeetool.ca
GARANTIE LIMITÉE -
AUX ÉTATS-UNIS ET AU CANADA
Cet outil électrique MILWAUKEE* est garanti à l’acheteur d’origine uniquement par un distributeur agréé de MILWAUKEE
d’être exempt de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou
remplacera toute pièce de cet outil électrique qui, après examen par MILWAUKEE, est aectée d’un vice de matériau ou
de fabrication pendant une période de deux (2) ans après la date d’achat, sauf indication contraire. Il faudra retourner
l’outil électrique à un centre de service en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port
prépayé et assuré. Une copie de la preuve d’achat doit être présentée lors du retour du produit. Cette garantie ne couvre
pas les dommages que MILWAUKEE détermine d’être causés par des réparations ou des tentatives de réparation par
quiconque d’autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations
abusives, une usure normale, une carence d’entretien ou les accidents
Usure normale : Par rapport à plusieurs outils électriques, il faut remplacer et entretenir leurs pièces an de jouir de leur
rendement optimal. Cette garantie ne couvre pas les cas de réparation lorsque la vie utile normale de la pièce s’est terminée,
incluant, sans s’y limiter, les mandrins, les balais, les câbles, les patins de scie, les brides de lame, les joints toriques, les em-
bouts, les butoirs, les lames d’entraînement, les pistons, les percuteurs, les poussoirs et les rondelles de protection de butoir.
*Cette garantie ne couvre ni les blocs-piles ni tous les outils électriques. Veuillez vous reporter aux autres garanties
diérentes disponibles pour ces produits.
La période durant lequel la garantie est valable pour la lumière à DEL de la lampe de travail à DEL (49-24-0171) et l’ampoule
transformée à DEL (49-81-0090) est d’une durée égale à la vie utile du produit en raison des limites au-dessus. Si la lumière
à DEL ou l’ampoule transformée à DEL tombent en panne durant l’utilisation normale, la pièce sera remplacée gratuitement.
L’inscription de la garantie n’est pas nécessaire pour bénécier de la garantie en vigueur d’un outil électrique MILWAUKEE.
La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une
demande de service sous garantie est faite.
L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS PAR LA
PRÉSENTE EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ
PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT
ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS
PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCES-
SOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES
PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES
DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES.
CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE
OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE,
Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIABILITÉ OU D’ADAPTATION À UNE
UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION
N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLI-
CABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES
NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSUS
PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX
PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE.
Cette garantie s’applique uniquement aux produits vendus aux États-Unis et au Canada.
Veuillez consulter l’onglet « Trouver un centre Service », dans la section « Pièces et service » du site web de MILWAUKEE,
à l’adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST (1.800.729.3878) an de trouver le centre de
service le plus proche dans votre région pour l’entretien, sous garantie ou non, de votre outil électrique MILWAUKEE.
