21
6. Raccorder le système

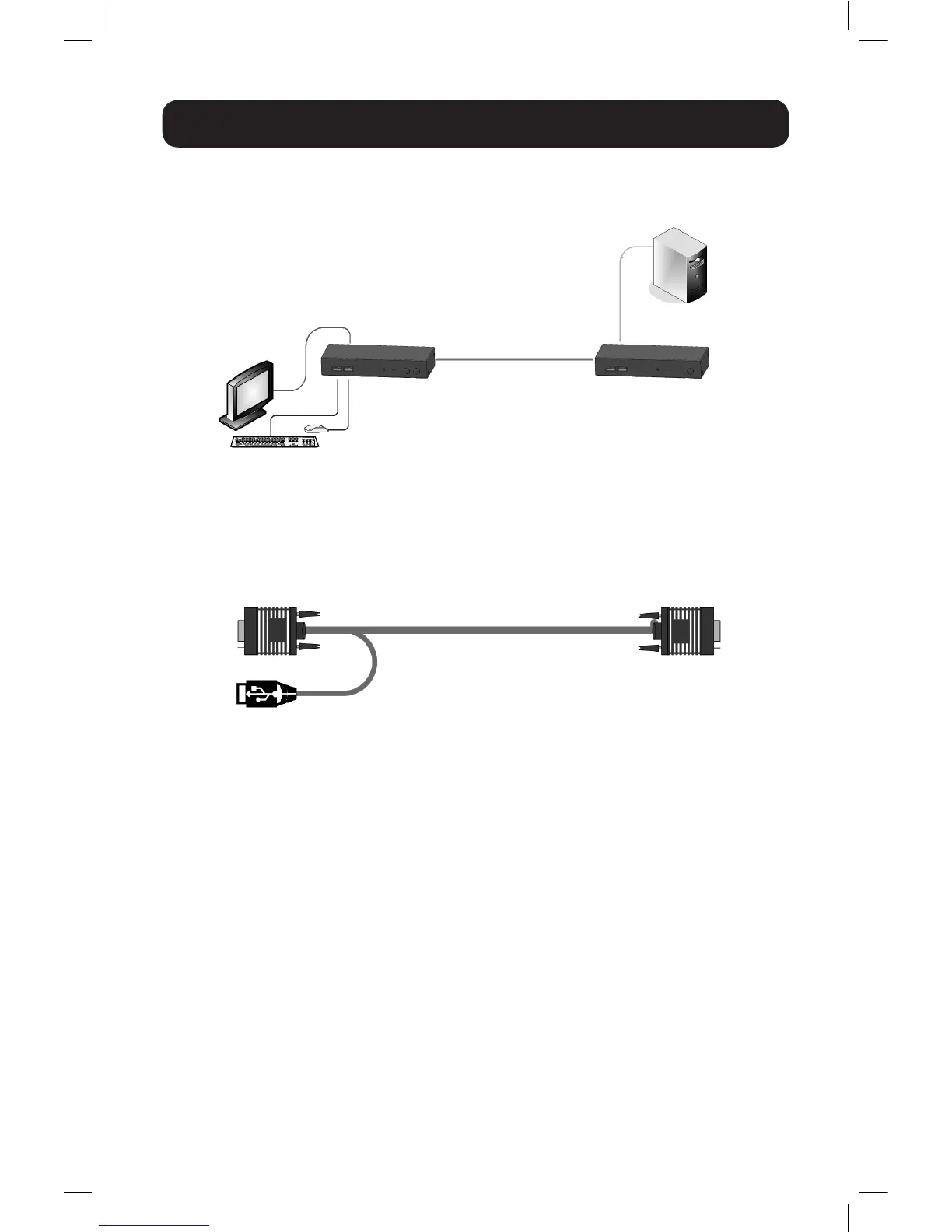

Figure 6-1 : USB du prolongateur écran-clavier-souris comme un prolongateur
Figure 6-2 : Câble VGA + USB
Lorsque le système est utilisé comme un prolongateur, raccorder le système comme
illustré dans la Figure 6-1. Les connexions sont expliquées ci-dessous.
TransmetteurRécepteur
Câble Cat5 -
150 m (500 pi)
Position
Utilisateur
prolongé
Câble VGA + USB
6.1 Raccorder le transmetteur
Raccorder un câble VGA + USB (Figure 6-2) au transmetteur et à un ordinateur.
Raccorder le connecteur HD15 au port de l'ordinateur Transmetteur et raccorder les
connecteurs VGA et USB au moniteur de l'ordinateur local et aux ports USB.
6.2 Raccorder une station de travail écran-clavier-
souris au récepteur
Raccorder une station de travail écran-clavier-souris au récepteur. Raccorder un
clavier et une souris au clavier récepteur et aux ports USB de la souris. Raccorder un
moniteur au port du monteur récepteur.
6.3 Raccorder le câble du système
Raccorder le câble du système CAT5/6/7 FTP aux ports du système du transmetteur et
du récepteur.
6.4 Raccorder l'alimentation
Le transmetteur est alimenté par l'ordinateur connecté et n'a généralement pas besoin
d'une alimentation externe. Cependant, lorsque le transmetteur est raccordé à un
commutateur écran-clavier-souris, il peut avoir besoin d'une alimentation externe. Si
de l'alimentation supplémentaire est nécessaire, utiliser un 0DT60001-AC-INT (non
inclus, vendu séparément).
Raccorder le récepteur à l'alimentation du secteur avec l'alimentation externe fournie.
17-04-194-9336F4.indb 21 5/1/2017 3:05:27 PM
