7. Système du prolongateur avec un
ordinateur en option en position Récepteur
8. Système prolongateur + commutateur écran-clavier-
souris avec un ordinateur en option en position Récepteur
Il est possible de raccorder un ordinateur à la position Récepteur. La position Récepteur
peut alors contrôler l'ordinateur local ou l'ordinateur en position Transmetteur (Figure 7-1).
Il est possible de raccorder un commutateur écran-clavier-souris à la position
Récepteur. La position Récepteur peut contrôler l'ordinateur local ou tout ordinateur
connecté au commutateur écran-clavier-souris sur l'ordinateur en position
Transmetteur (Figure 8-1).
Les connexions sont les mêmes que celles soulignées ci-dessus, avec l'ajout d'un
ordinateur connecté au récepteur de la façon suivante :
Raccorder un câble VGA + USB au récepteur et à un ordinateur. Raccorder le
connecteur HD15 au port de l'ordinateur Récepteur et raccorder les connecteurs VGA
et USB au moniteur de l'ordinateur et aux ports USB.
Les connexions sont les mêmes que celles soulignées ci-dessus, avec l'ajout d'un
commutateur écran-clavier-souris connecté au transmetteur de la façon suivante :
Raccorder un câble VGA + USB au transmetteur et au commutateur écran-clavier-souris.
Raccorder le connecteur HD15 au port de l'ordinateur Transmetteur et raccorder les
connecteurs VGA et USB au moniteur du commutateur écran-clavier-souris et aux ports USB.
Transmetteur
Transmetteur
Commutateur écran-clavier-souris
Récepteur
Récepteur
Câble Cat5 -
150 m (500 pi)
PC en option
PC en option
Câble Cat5 -
150 m (500 pi)
Position Utilisateur
prolongé
Position
Utilisateur
prolongé
Position
Utilisateur local
Position
Utilisateur local

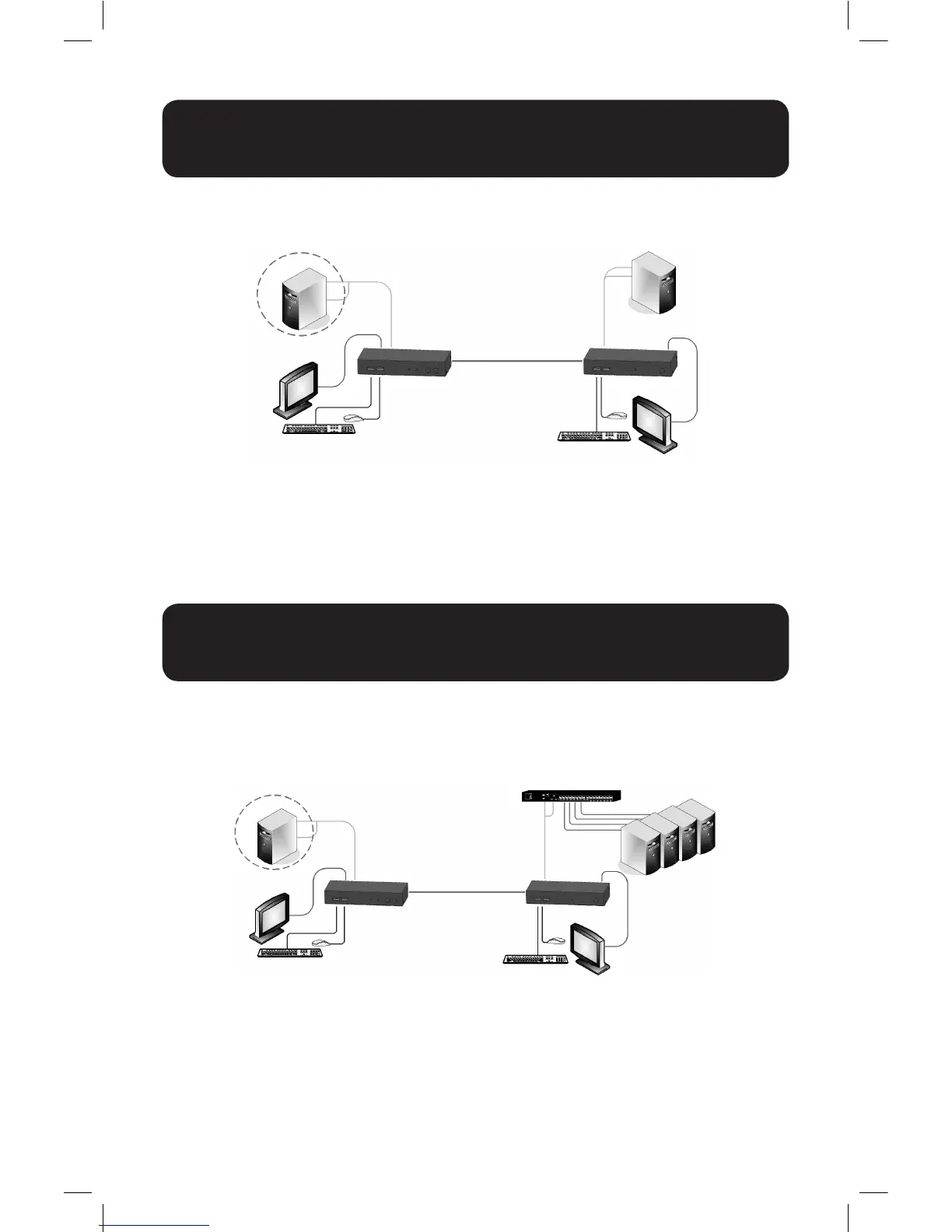

Figure 7-1: Système du prolongateur avec un ordinateur en option en position Récepteur
Figure 8-1: Prolongateur + commutateur écran-clavier-souris avec
un ordinateur en option en position Récepteur
