minnkotamotors.com | 47
©2019 Johnson Outdoors Marine Electronics, Inc.

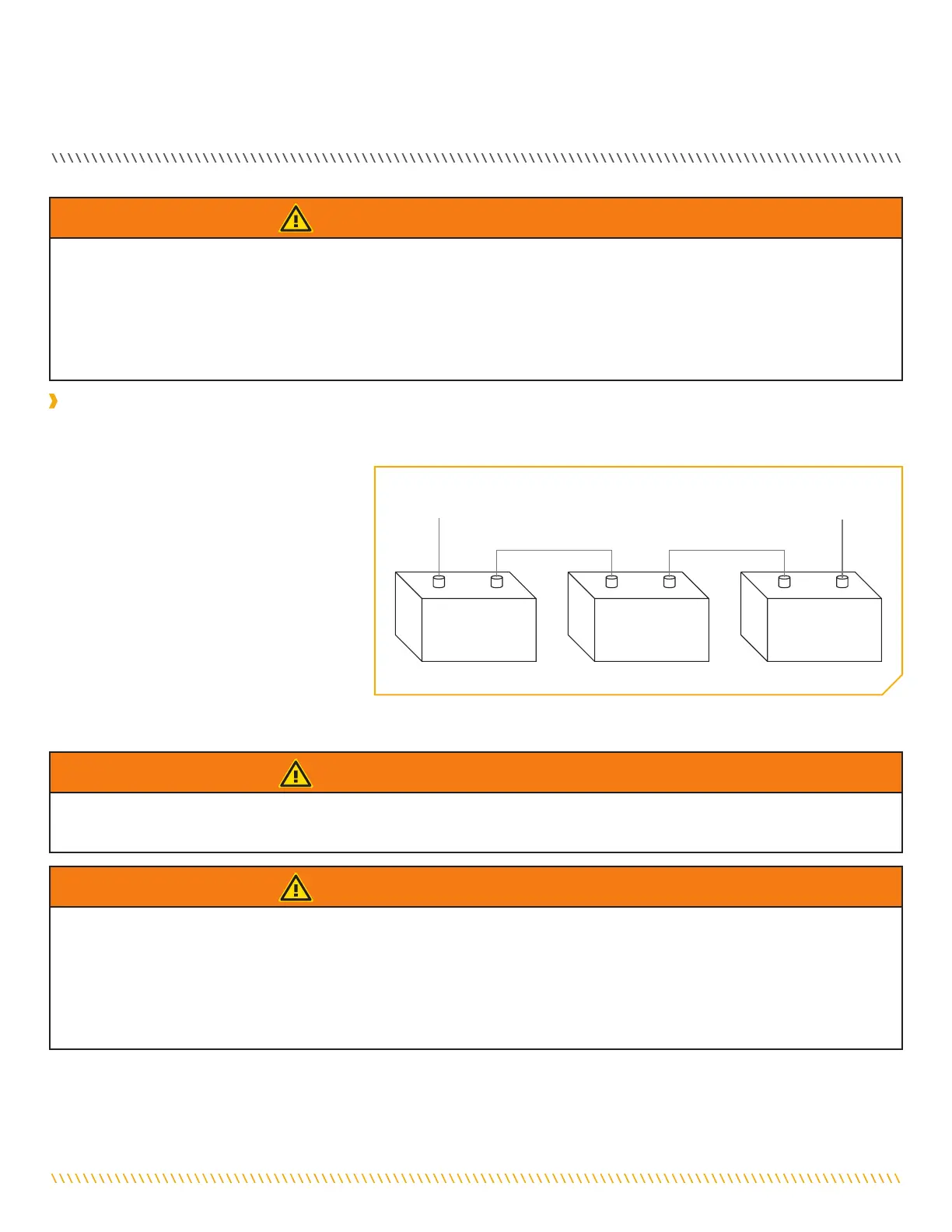

CONNEXION DES BATTERIES EN SÉRIE
Systèmes de 36 Volts
Trois batteries de 12 volts sont nécessaires. Les batteries doivent être branchées en série, uniquement tel qu’illustré dans le
schéma de câblage, afi n de fournir 36 volts.
1. Assurez-vous que le moteur est éteint
(sélecteur de vitesse sur “0”).
2. Branchez un câble de raccordement à
la borne positive (+) de la batterie 1 et
à la borne négative (-) de la batterie 2.
Branchez autre câble de raccordement à
la borne positive (+) de la batterie 2 et à
la borne négative (-) de la batterie 3.
3. Branchez le fi l rouge positif (+) à la borne
positive (+) sur la batterie 3.
4. Branchez le fi l noir négatif (-) à la borne
négative (-) de la batterie 1.
Pour un moteur de traîne négative
Connexion en série 24 volts Connexion en série 36 volts
Batterie # 1 (Côté Bas)
Neg - Neg - Neg -Pos + Pos + Pos +
Batterie #2 (Milieu) Batterie #2 (Côté Haut)
36 Volts à Moteur à la Traîne
Positif (ou le disjoncteur)
Trois batteries 12 volts connectées en série pour 36 volts
AVERTISSEMENT
• Pour des raisons de sécurité, débranchez le moteur des batteries lorsque le moteur n’est pas utilisé ou pendant la charge.
• Une mauvaise installation du câblage des systèmes de 24/36 volts pourrait provoquer une explosion des batteries.
• Gardez le serrage des écrous de papillon de raccordement solide et bien serré autour des bornes de la batterie.
• Installez la batterie dans un compartiment ventilé.
AVERTISSEMENT
Pour des raisons de sécurité, ne pas allumer le moteur jusqu’à ce que l’hélice soit dans l’eau. Si vous installez un raccordement en fi l
de plomb, respectez les polarités appropriées et suivez les instructions qui se trouvent dans votre manuel du propriétaire du bateau.
Systèmes de 36 Volts
Trois batteries de 12 volts sont nécessaires. Les batteries doivent être branchées en série, uniquement tel qu’illustré dans le
schéma de câblage, afi n de fournir 36 volts.
1. Assurez-vous que le moteur est éteint
(sélecteur de vitesse sur “0”).
2. Branchez un câble de raccordement à
la borne positive (+) de la batterie 1 et
à la borne négative (-) de la batterie 2.
Branchez autre câble de raccordement à
la borne positive (+) de la batterie 2 et à
la borne négative (-) de la batterie 3.
3. Branchez le fi l rouge positif (+) à la borne
positive (+) sur la batterie 3.
4. Branchez le fi l noir négatif (-) à la borne
négative (-) de la batterie 1.
Pour un moteur de traîne négative
Connexion en série 24 volts Connexion en série 36 volts
Batterie # 1 (Côté Bas)
Neg - Neg - Neg -Pos + Pos + Pos +
Batterie #2 (Milieu) Batterie #2 (Côté Haut)
36 Volts à Moteur à la Traîne
Positif (ou le disjoncteur)
Trois batteries 12 volts connectées en série pour 36 volts
AVERTISSEMENT
• Pour des raisons de sécurité, débranchez le moteur des batteries lorsque le moteur n’est pas utilisé ou pendant la charge.
• Une mauvaise installation du câblage des systèmes de 24/36 volts pourrait provoquer une explosion des batteries.
• Gardez le serrage des écrous de papillon de raccordement solide et bien serré autour des bornes de la batterie.
• Installez la batterie dans un compartiment ventilé.
AVERTISSEMENT
Pour des raisons de sécurité, ne pas allumer le moteur jusqu’à ce que l’hélice soit dans l’eau. Si vous installez un raccordement en fi l
de plomb, respectez les polarités appropriées et suivez les instructions qui se trouvent dans votre manuel du propriétaire du bateau.
L’installation de votre Riptide Ulterra est terminée. Un manuel complet du
propriétaire peut être téléchargé à minnkotamotors.com.
