製品の確認と付属品
インバータの据付けと注意事項
3
1 インバータの据付けと注意事項

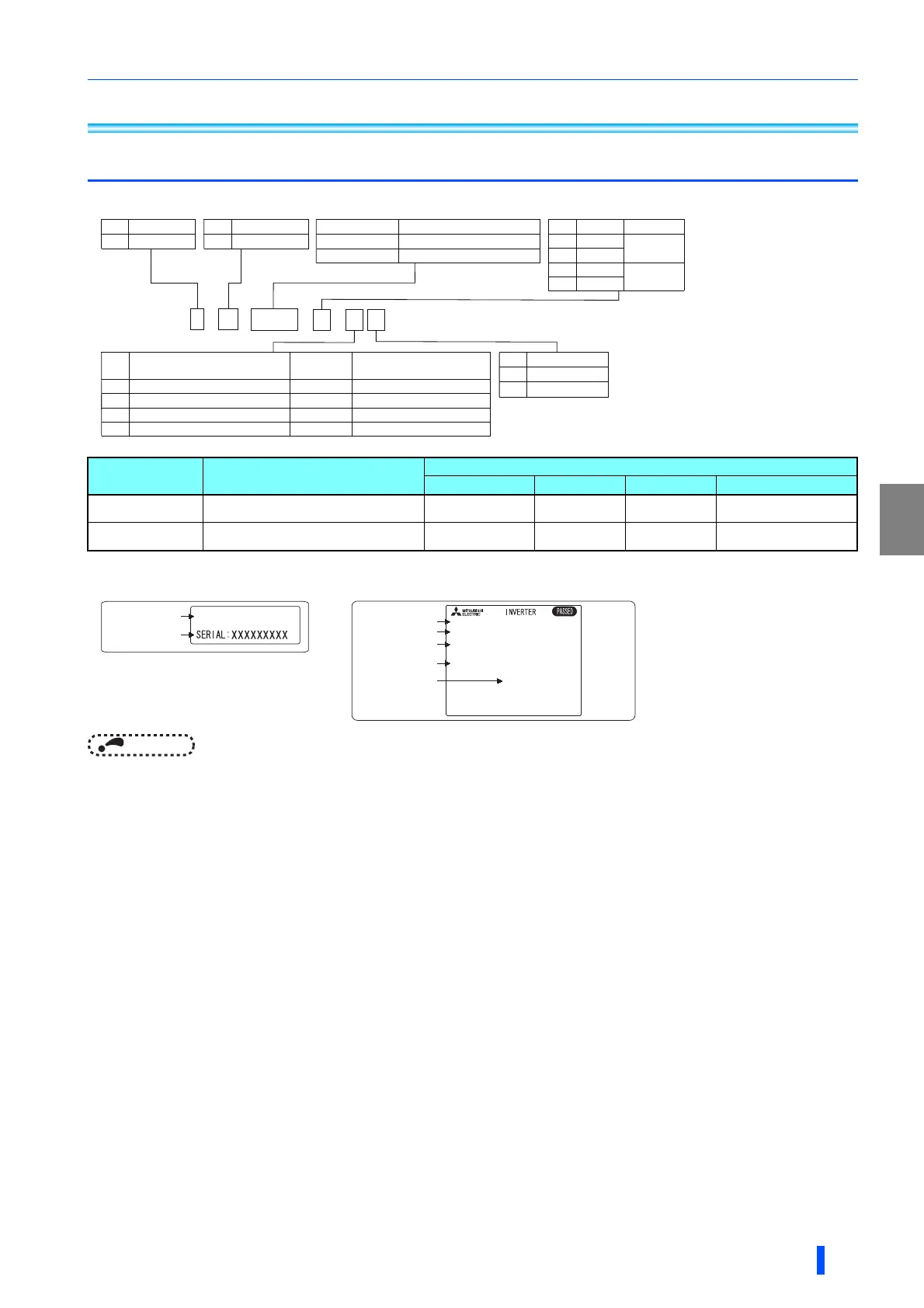

1.1 製品の確認と付属品
インバータ形名
 タイプにより仕様が異なります。主な差異を下表に示します。
 Ethernet ボード(FR-A8ETH)を内蔵しています。
 C2 クラスの EMC フィルタ内蔵品は ON になります。
NOTE
この取扱説明書に記載するインバータ形名は、適用モータ容量と定格電流値を併記して説明しています。(例)FR-A840M-200K(04540)
付属品
アースケーブル(1本):通信オプションを使用する場合に必要となります。(Ethernet 通信タイプ)
CD-ROM(1枚):取扱説明書(詳細編)など各種ドキュメントを収録しています。
タイプ モニタ出力
初期設定
内蔵 EMC ィルタ 制御ロジック 定格周波数 Pr.19基底周波数電圧
FM(端子 FM 搭載品)
端子 FM:パルス列出力
端子 AM:アナログ電圧出力(DC0 ±10V)
OFF
シンクロジック 60Hz 9999(電源電圧と同じ)
CA(端子 CA 搭載品)
端子 CA:アナログ電流出力(DC0 20mA)
端子 AM:アナログ電圧出力(DC0 ±10V)
ON ソースロジック 50Hz 8888(電源電圧の 95%)


 
 

  

 













 
 


 

 

 














容量名板
定格名板
,1387;;;;;
02'(/)5$0.(%&
287387;;;;;
6(5,$/;;;;;;;;;
0$'(,1;;;;;
入力定格
出力定格
製造番号
インバータ形名
インバータ形名
製造番号
生産国
FR-A840M-200K-E1-60BC2
