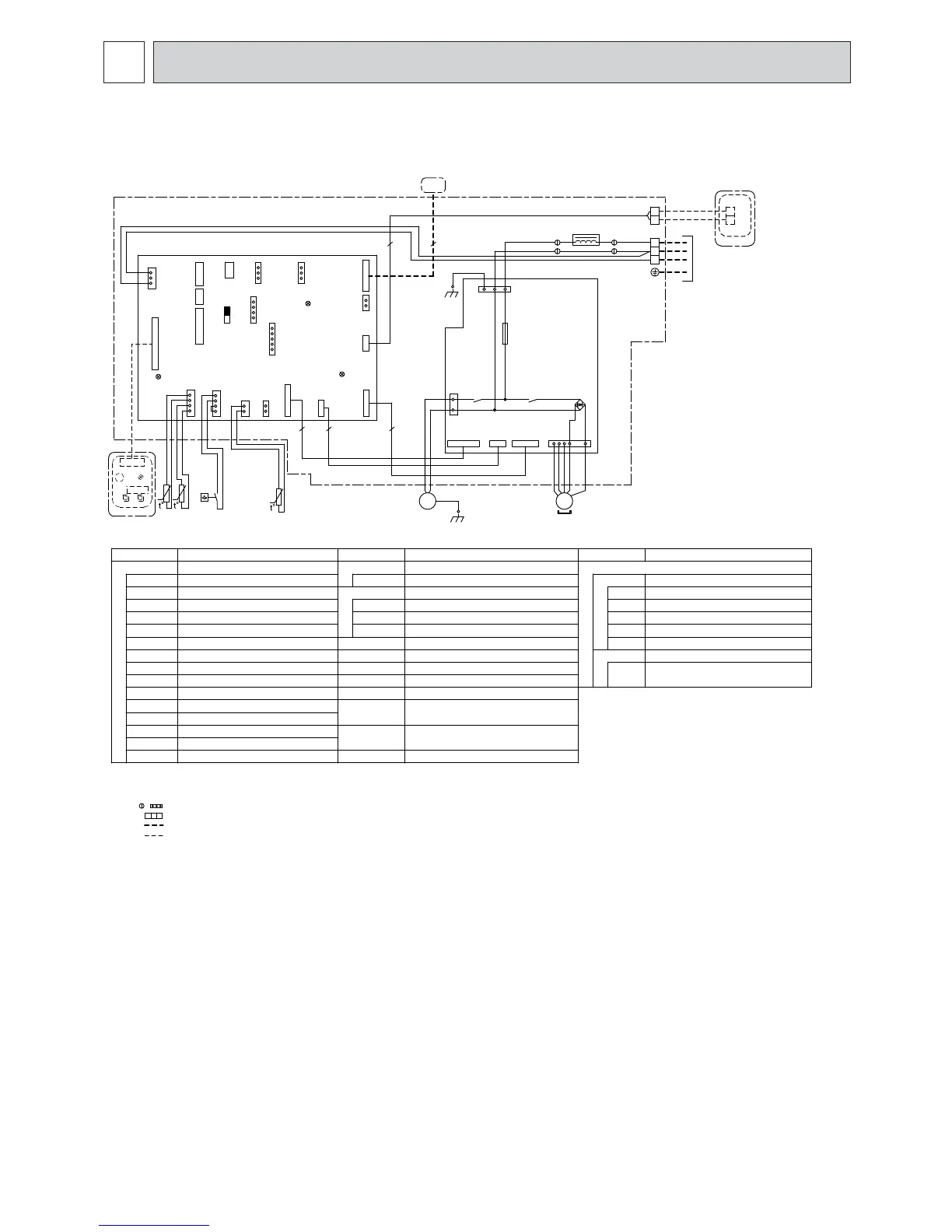

WIRING DIAGRAM
PEAD-A24, 30, 36, 42AA4
SW2
SWITCH (HEATING ON/OFF)
SWITCH (COOLING ON/OFF)
SW1
RECEIVING UNIT
RU
LED (RUN INDICATOR)
LED1
BUZZER
BZ1
IR WIRELESS REMOTE CONTROLLER BOARD
PIPE TEMP. THERMISTOR/LIQUID
TH2
INTAKE AIR TEMP. THERMISTOR
TH1
AUX. RELAY
X10
AUX. RELAY
POWER SUPPLY BOARD
CONNECTOR (EMERGENCY OPERATION)
FUSE AC250V 6.3A
X01
CONNECTOR (CENTRALLY CONTROL)
CONNECTOR (HA TERMINAL-A)
CONNECTOR (LLC)
CONNECTOR (REMOTE SWITCH)
NAME NAMESYMBOL SYMBOLSYMBOL
I.B. I.B.
W.B.
OPTIONAL PARTS
R.B.
CN51
CN41
INDOOR CONTROLLER BOARD INDOOR CONTROLLER BOARD
P.B.
SWE
F01
SYMBOL EXPLANATION
NAME
CN30
CN32
CONNECTOR (WIRELESS)
CN105
LED1
LED2
CN90
CONNECTOR
(RADIO FREQUENCY INTERFACE)
LED (POWER SUPPLY)
LED (REMOTE CONTROLLER SUPPLY)
CONNECTOR (0-10V ANALOG INPUT)
CN2A
CN2L
CONNECTOR (LOSSNAY)
TB4
COND./EVA.TEMP. THERMISTOR
AC REACTOR
(POWER FACTOR IMPROVEMENT)
TH5
ACL
FLOAT SWITCH
FS
RFI
WIRED REMOTE CONTROLLER BOARD
SWITCH (FOR MODE SELECTION)
TERMINAL BLOCK
(REMOTE CONTROLLER TRANSMISSION LINE)
TERMINAL BLOCK
(INDOOR/OUTDOOR CONNECTING LINE)
TB15
TERMINAL BLOCK
(REMOTE CONTROLLER TRANSMISSION LINE)
SWITCH (FOR CAPACITY CODE)
LED (TRANSMISSION INDOOR-OUTDOOR)
LED3
TB6
SW2
SWITCH (FOR MODEL SELECTION)
SW5
RADIO FREQUENCY INTERFACE FOR RF THERMOSTAT
SWITCH (FOR MODEL SELECTION)
SW6
SW1
Note1. Since the outdoor side electric wiring may change be sure to check the outdoor unit electric wiring for servicing.
2. Indoor and outdoor connecting wires are made with polarities,make wiring matchingterminal numbers (S1,S2,S3).
3. Symbols used in wiring diagram above are as follows.
:CONNECTOR
:TERMINAL
(HEAVY DOTTED LINE):FIELD WIRING
(THIN DOTTED LINE):OPTIONAL PARTS
4. Use copper supply wire.
I.B.
P.B.
W.B.
R.B.
INSIDE SECTION OF CONTROL BOX
DRAINPUMP
FAN MOTOR
RFI
471
1
2
351
5
2
1
9
21
1
3
9
4
1
4
2
3
1
1
1
2
5
1
4
5
1
1
1
5
41
2
2
1
2
1
45
1
SW2SW1
RU
BZ1
LED1
19
CN1
(RED)
X10
SW6
CN32
SWE
CN20
CN90
CN105
CN41
CN51
CNXB2
CNXC2
F01
CND
(RED)
CN44
(BLACK)
SW5
LED1
LED2
CN4F
OFF
ON
X01
CNXC1
CNP
CNMF
CNXA1
ACL
(BLUE)
(BLUE)
(RED)
(RED)
S1
CN3C
TH1
CN22
(BLUE)
(BLUE)
CN2L
TB4
FSTH5TH2
CNXA2
TB15
2
1
SW1
(BLUE)
SW2
CN2A
LED3
CN30
(GREEN)
2
1
TB6
S3
-
CNXB1
S2
DC280-340V
RECTIFIER CIRCUIT
+
TO OUTDOOR UNIT
TRANSMISSION
WIRES
DC12V
1~
M
MS
3~
,
