IT
20

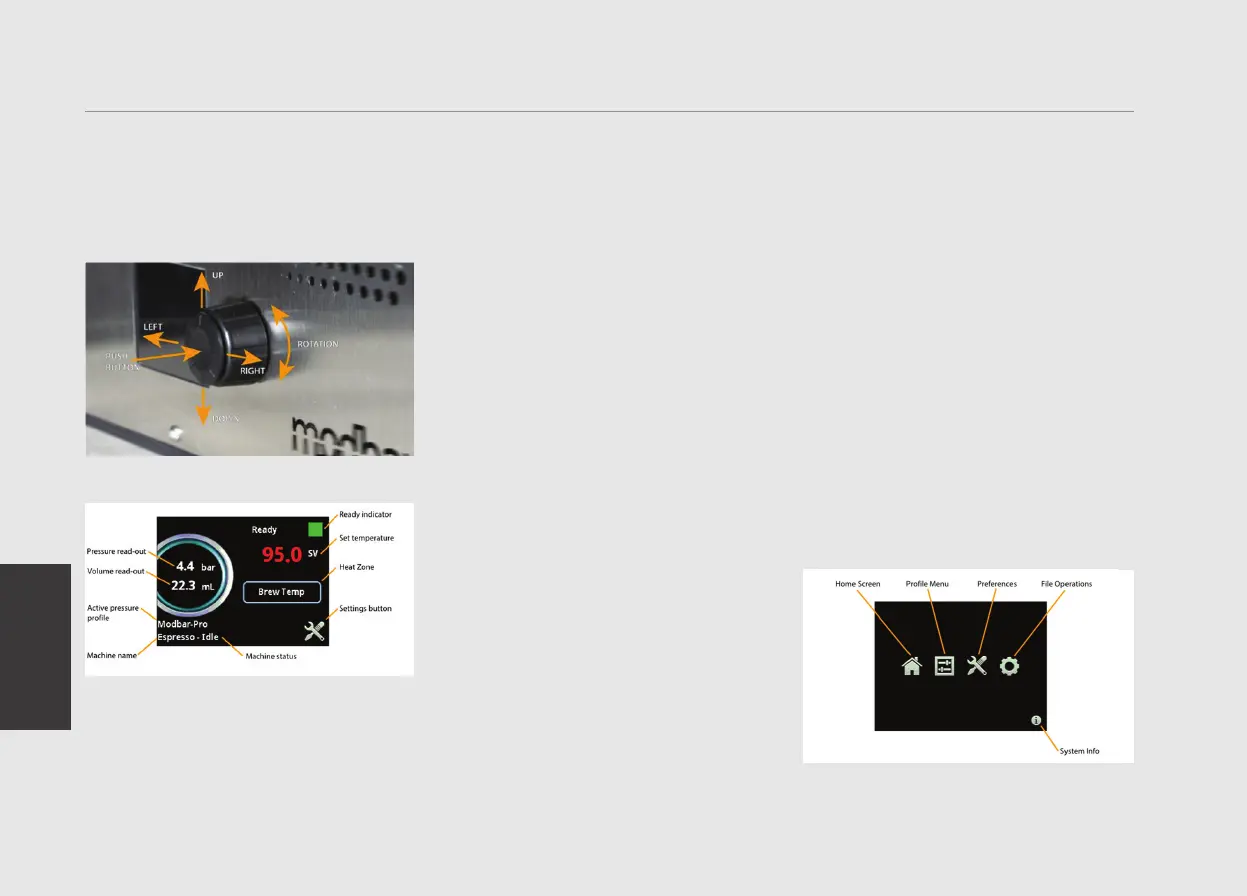

1) Interfaccia:
Il touch screen viene usato per selezionare
e visualizzare i dati. L’encoder
multifunzione viene usato per modicare
i dati. Le funzioni dell’encoder sono le
seguenti:
2) Schermata home:
Valore del processo: Questo è il valore attuale
in gradi della zona calore attiva (selezionata
dal pulsante zona calore).
Temperatura impostata: Questo è il valore
attuale del setpoint in gradi per la zona
calore attiva. Per modicare la temperatura
impostata è sufciente sorare il valore rosso
sullo schermo. Il valore sarà evidenziato.
Ruotare l’encoder a sinistra o a destra
per modicare il valore con incrementi di
1 grado. Premere il joystick su o giù per
modicare la temperatura con incrementi di
1/10 di grado. Premere il pulsante centrale
sul joystick per salvare la modica. (Queste
temperature vengono salvate nel prolo
attualmente selezionato)
Indicatore di pronto: Questa icona quadrata
indica se la macchina è alla temperatura
adeguata per l’erogazione. Quando si avvia
per la prima volta la macchina, l’indicatore
rimarrà rosso sino a che tutte le zone sono
riscaldate alla temperatura impostata. Una
volta che tutte le zone sono in temperatura,
l’icona diventerà verde, indicando che
l’apparecchio è pronto all’erogazione.
Zona calore: In modalità temperatura
automatica, questo pulsante non ha
nessuna funzione. In modalità temperatura
manuale, premendo questo pulsante si
passa da una all’altra delle 3 zone calore sul
sistema espresso: Caldaia Ingresso, Caldaia
Uscita e Testa di Erogazione. (Consultare
“Schermata preferenze avanzate”).
Pulsante impostazioni: Questo pulsante
permette di andare alla schermata delle
impostazioni principali.
Stato macchina: Visualizza lo stato corrente
del modulo e dell’erogatore.
Nome macchina: Visualizza il nome della
macchina (editabile dall’utente nelle
preferenze avanzate).
Prolo pressione attivo: Visualizza il prolo
pressione attualmente selezionato.
Volume: Visualizza in tempo reale le
informazioni relative al volume del uido
durante un ciclo di erogazione (Manuale,
Automatico e Risciacquo).
Pressione: Visualizza la pressione attuale
nel modulo.
Consiglio: Quando il modulo è in modalità
setup (nessun riscaldatore, interruttore
principale in posizione sinistra), l’indicatore
della pressione indicherà con precisione la
pressione dell’acqua. *le caldaie devono
essere a meno di 70°C o 150°F.
2) Schermata impostazioni principali:
Schermata home: Questo pulsante consente di
ritornare alla schermata home / dashboard.
9. Guida alla Programmazione Software
