55
Affectation des voies de récepteur aux leviers de commande à la livraison de l’émetteur (mode 2)
Canal fonction levier de commande sens de mouvement
Ch (Canal 1) : ailerons (Roll) droit droite / gauche
Ch 2 (Canal 2) : profondeur (Nick) droit en avant / en arrière
Ch 3 (Canal 3) : gaz / pas gauche en avant / en arrière
Ch 4 (Canal 4) : dérive (arrière) gauche droite / gauche
Ch 5 (Canal 5) : non disponible
Ch 6 (Canal 6) : non disponible
Bat : accu de récepteur

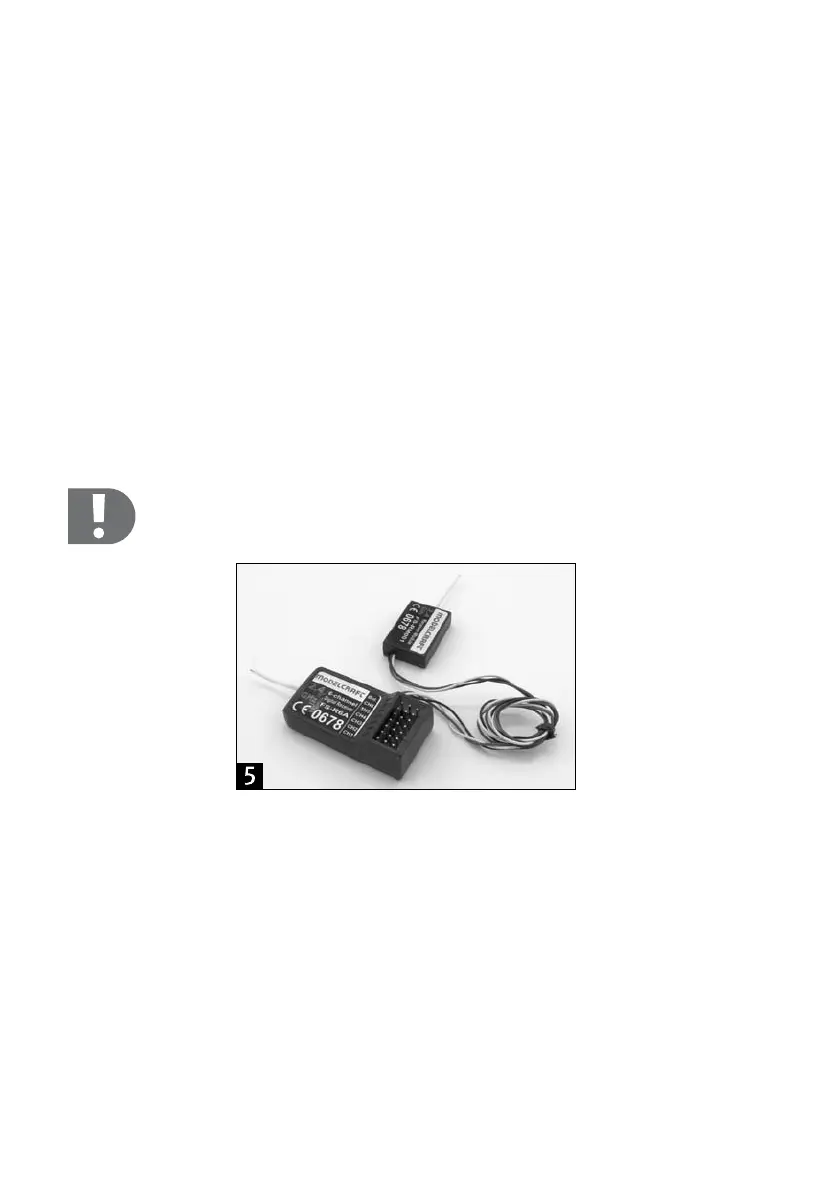

Montage de récepteur et du module récepteur
En principe, le montage du récepteur dépend toujours du modèle. C’est pourquoi pour le montage, vous devez
respecter les recommandations du fabricant de modèles. Indépendamment de ces recommandations, essayez tou
-
jours de monter le récepteur de façon qu’il soit protégé de manière optimale contre la poussière, la saleté, l’humidité
et les vibrations. Pour la fixation, utilisez de la mousse adhésive double face (Servo-Tape) ou également des anneaux
de caoutchouc pour maintenir sûrement en place le récepteur enroulé dans de la mousse.
Le module récepteur doit être monté de telle manière que son antenne se situe perpendiculaire-
ment à l’antenne du récepteur !
Montage des servos
Le montage d’un servo dépend toujours du modèle utilisé. Reportez-vous aux instructions de montage du modèle
pour obtenir de plus amples informations à ce sujet. De manière générale, efforcez-vous toutefois de visser les
servos de façon à amortir les vibrations. A cet effet, des passe-fils en caoutchouc avec des cosses en métal sont en
général fournis avec les servos
Vérification des fonctions de commande
Fermez les servos ou variateurs et l’alimentation en courant du récepteur de votre modèle.
Branchez ensuite l’émetteur puis le récepteur. Si vous avez tout branché convenablement, les servos doivent cor
-
rectement réagir.
