25
6-534.1
SÉQUENCE FONCTIONNELLE DE SYSTÈME DE COMMANDE
Lorsque le thermostat détecte une demande de chaleur, le moteur de
la soufflante d'extraction démarre. L'appareil effectue un cycle de purge
avant que l'allumeur direct par étincelle soit mis sous tension. En même
temps, la soupape principale du régulateur combiné s'ouvre pour laisser
le gaz passer vers les brûleurs. Si le moteur du ventilateur ne tourne pas
encore, il démarrera peu après. Si une flamme n'est pas détectée dans les
7 secondes qui suivent pour une raison quelconque, le robinet principal
se fermera et il y aura une courte période de purge avant toute nouvelle
tentative d'allumage. Si une flamme n'est pas détectée après quatre
tentatives, il s'écoule au moins une heure avant une nouvelle tentative
d'allumage.
SÉQUENCE FONCTIONNELLE DE SYSTÈME DE COMMANDE

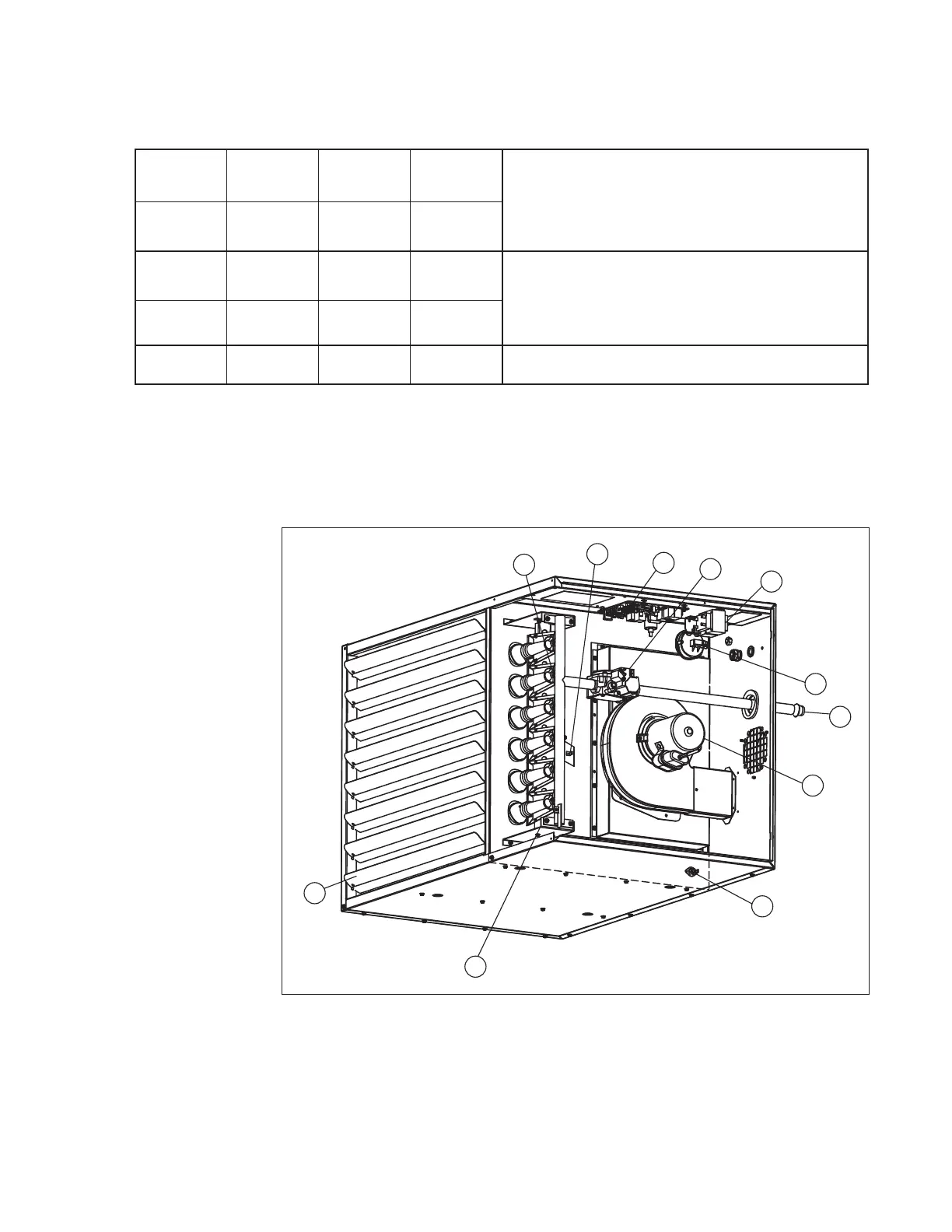

Figure 25.1 - Principaux composants des circuits de gaz, électriques, de sécurité et autres
1. Extracteur
2. Pressostat
3. Tableau de commande à allumage direct par étincelle intégré
4. Commande de gaz mixte
5. Transformateur du contrôleur
5
2
1
4
3
7
8
8
6
9
10
6. Détecteur de amme (caché)
7. Allumeur direct à étincelles (caché)
8. Limiteur à réarmement automatique (caché)
9. Tuyau de raccordement au gaz
10. Lames de déecteur d'air horizontales
Tableau 25.1 - Options de contrôle
Allumage direct par étincelle, monoétagé, arrêt à 100 % avec
réessai continu
Utilise une commande à gaz combiné monoétagée avec commande
d’allumage.
Le gaz s’allume par allumeur direct par étincelle sur appel de chaleur.
Allumage direct par étincelle à deux étages, arrêt à 100 % avec
réessai continu
Utilise une commande à gaz combinée à deux étages avec commande
d’allumage intégrée.
L’allumage est à 100 % et 50 % d’entrée à plein calibre. Le gaz s’allumer
par allumeur direct par étincelle sur appel de chaleur.
Description des commandes
Code de
commande
Tension
de service
Tension
thermostat
Type de
gaz
11 115V 24V gaz nat.
21 115V 24V propane
12 115V 24V gaz nat.
22 115V 24V propane
