7. Afloje y destornille la tuerca del cartucho (4) con una llave ajustable. Luego
agarre el vástago del cartucho con un alicate, jalando el cartucho (5)
directamente hacia arriba y afuera.
Para volver a armar invierta los pasos indicados arriba.
CUIDADO: Tenga cuidado de no dañar los sellos de hule en el cartucho
cuando vaya a reinstalarlo. Durante la instalación asegúrese de lo siguiente:
• Vire el vástago a la posición de ABIERTA
• Los orificios de los conductos de agua en el cartucho están alineados
• La cuña del cartucho calza dentro de la muesca del ensamble
• Empiece el ajuste de la tuerca del cartucho con la mano
• No trasrosque las roscas, apriete firmemente

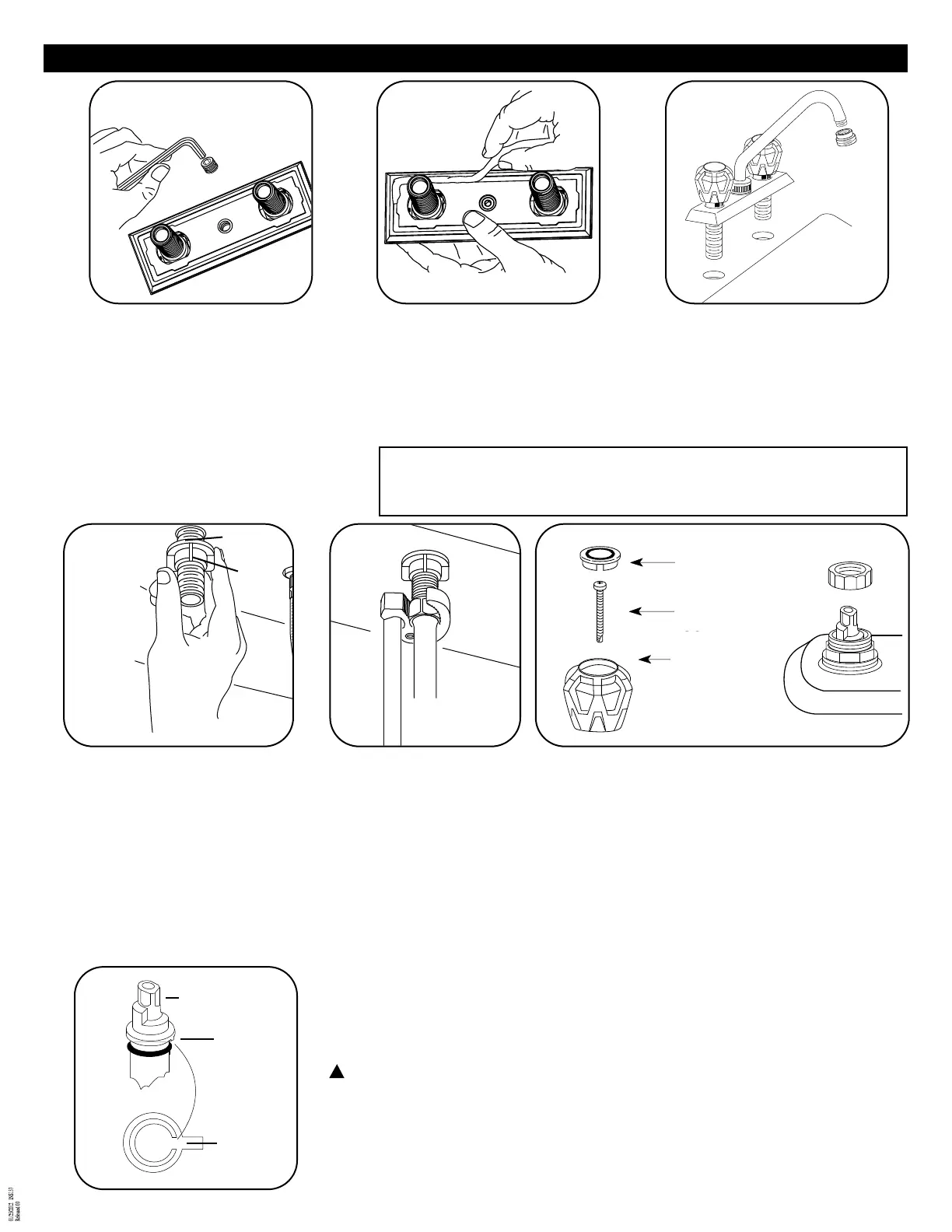

INSTRUCCIONES DE INSTALACIÓN
2. Asegúrese que la superficie de
montaje esté limpia y seca.
Sujetando el ensamble de la
mezcladora boca abajo, aplique
una tirita de 1/4" (6mm) de
masilla de plomero en la ranura
de la placa de cubierta (8).
1. Para instalar el sellador en la ranura del
sello (Seal Trap Primer) , remueva el
tapón del juego con la Llave Allen
estándar (3/16" no viene incluida)
haciendo virar la herramienta en sentido
contrario a las manecillas del reloj
aproximadamente 8 vueltas.
Antes de insertar el adaptador, ponga una
tira de cinta de roscas cónica para sellar el
ensamble de la válvula a prueba de fugas.
HANDLE
CAP
HANDLE
SCREW
HANDLE
KNOB
3. Coloque la mezcladora en
posición sobre el fregadero,
con cuidado de no afectar la
tirita de masilla.
5. Para conectar las líneas
de alimentación (no
incluidas), enrósquelas
a las piezas de la
mezcladora con los
dedos. Luego, apriete
usando una llave con
una media vuelta.
Cómo Desarmar
6. Cuidadosamente remueva la tapa de la
manija (1) con un destornillador de punta
plana. Remueva el tornillo de la manija (2) y
la manija (3).
CUIDADO: Siempre CIERRE el agua antes de remover o desarmar la
válvula. Abra las manijas de la válvula para aliviar la presión del
agua y asegurar que el cierre completo del agua ha sido logrado.
3
2
1
4 5 6
7
9
10
!
VÁSTAGO
CUÑA
MUESCA
4. Por debajo del fregadero, enrosque
la arandela/tuerca de montaje (10)
(lado largo hacia arriba) en las
roscas del tubo de la mezcladora
(9). Revise la posición de la
mezcladora y su alineación sobre la
cubierta del fregadero, luego ajuste
CON LA MANO. Conecte las
líneas de alimentación a los tubos
roscados de la mezcladora
(caliente - izquierda, fría - derecha).
TAPA DE
LA MANIJA
TORNILLO DE
LA MANIJA
LLAVE DE
LA MANIJA
