4. Sous l’évier, fileter l’écrou de
fixation/la rondelle (10), en
plaçant la partie la plus large
vers le haut, sur les tiges du
robinet (9). Vérifier la position
du robinet et aligner sur le
dessus de l’évier, puis serrer
À LA MAIN. Raccorder les
conduites aux tiges du robinet
(eau chaude à gauche et eau
froide à droite).
7. Desserrer et dévisser l’écrou de cartouche (4) avec une clé anglaise. Saisir ensuite la
tige de cartouche avec des pinces et tirer la cartouche (5) verticalement et la retirer.
Pour remonter, suivre l’ordre inverse des étapes précitées.
ATTENTION : S’assurer de ne pas endommager les joints étanches en
caoutchouc de la cartouche lors de la réinstallation de la cartouche. Durant
l’installation, s’assurer que :
• la tige pointe vers la position ON.
• les ouvertures pour les conduites d’eau dans la cartouche sont alignées.
• la “ clé ” dans la cartouche s’adapte à l’encoche du corps.
• l’écrou de cartouche est vissé à la main en premier.
• le filetage suit parfaitement la rainure puis serrer fermement.
6

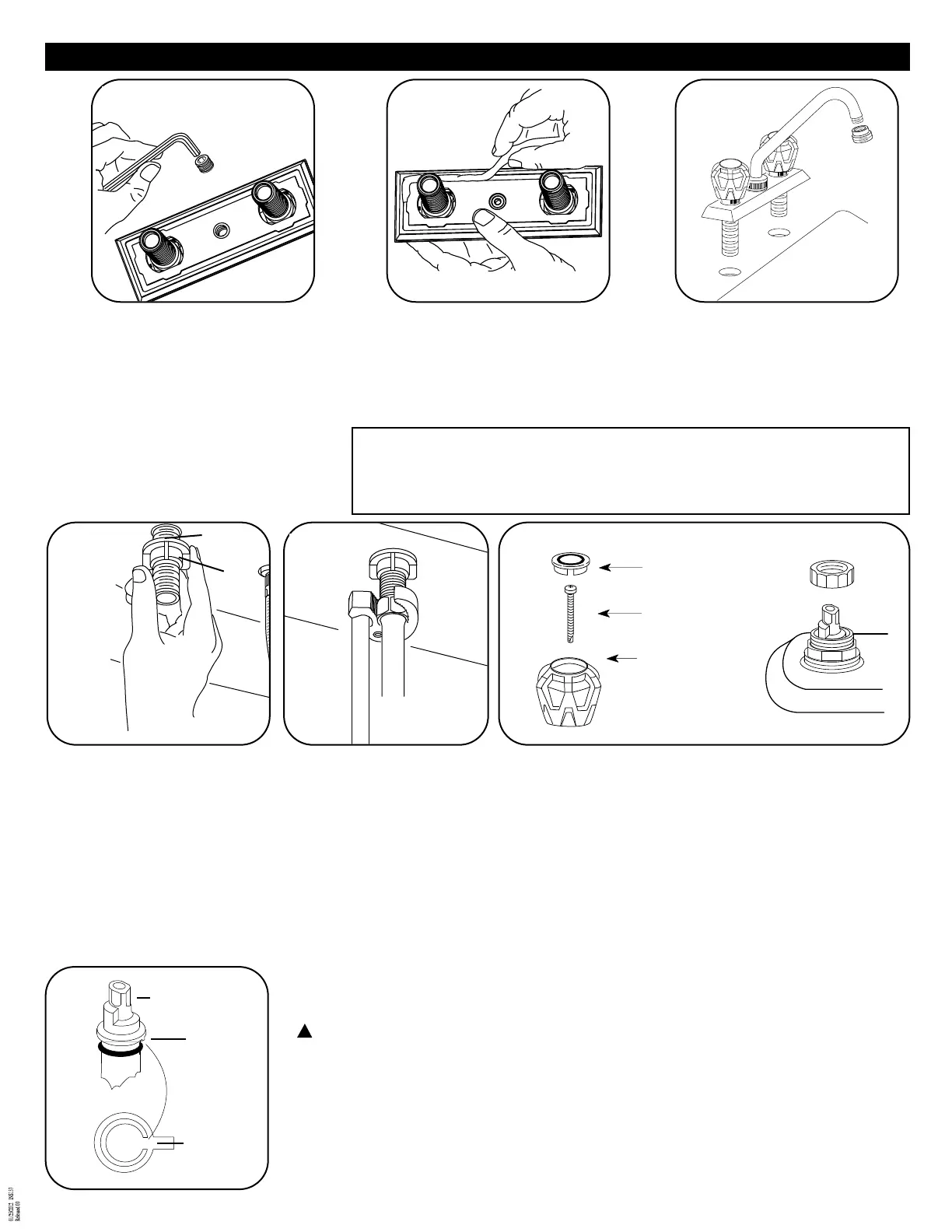

DIRECTIVES D’INSTALLATION
2. S’assurer que la surface d’installation
est propre et sèche. En tenant
l’assemblage du robinet à l’envers,
placer une perle de mastic de
plombier de 6 mm (1/4 po) dans la
rainure de la plaque de comptoir (8).
1. Pour installer l’amorce de siphon
d’étanchéité, enlever le bouchon
d’arrêt à l’aide d’une clé hexagonale
(3/16 po, non incluse) en tournant
l’outil vers la gauche pour environ
huit tours.
Avant d’insérer l’adaptateur, envelopper
le filetage conique de ruban pour joints
filetés sceller le corps de la soupape et
prévenir les fuites.
HANDLE
CAP
HANDLE
SCREW
HANDLE
KNOB
3. Placer le robinet à la
position appropriée sur
l’évier en s’assurant de
garder la perle de mastic
intacte.
5. Pour raccorder les
conduites d’alimentation
(non comprises), fileter à
la main sur les conduites
du robinet et serrer
ensuite à l’aide d’une clé
en tournant d’un demi-
tour.
Démontage
6. Enlever soigneusement le bouchon de poignée (1) à
l’aide d’un tournevis à tête plate. Retirer la vis de
poignée (2) puis le bouton de poignée (3).
ATTENTION : S’assurer de toujours FERMER l’alimentation en eau avant
d’enlever ou de démonter la soupape. Ouvrir les poignées de soupape pour
éliminer la pression d’eau et ainsi s’assurer que l’alimentation en eau est
complètement fermée.
3
2
1
4 5 6
7
9
10
TIGE
CLÉ
ENCOCHE
BOUCHON DE
POIGNÉE
VIS DE
POIGNÉE
BOUTON DE
POIGNÉE
!
