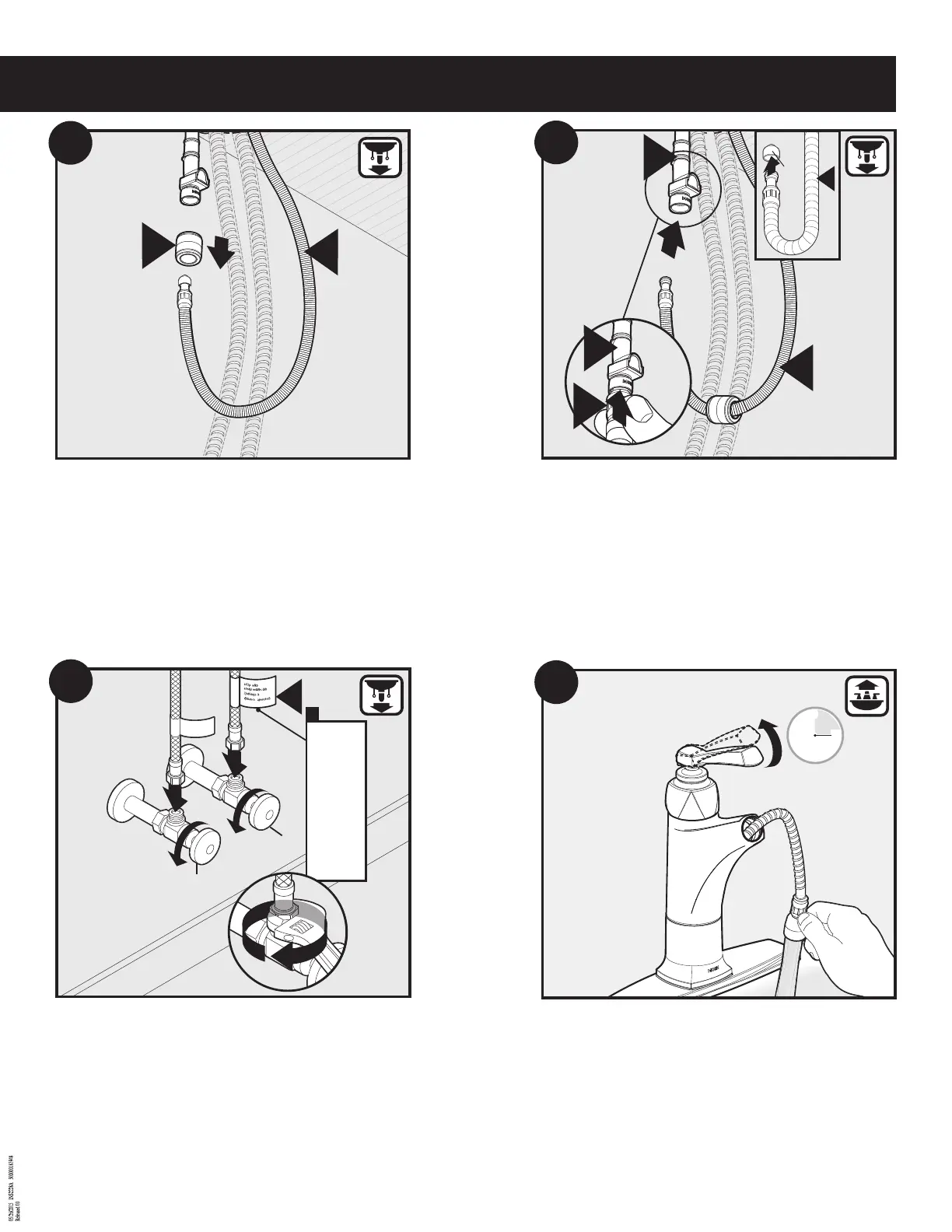

Moen 87659SRS - Step 9: Install Hose Weight; Step 10: Connect Quick Connect Adapter; Step 11: Attach Flexible Lines; Step 12: Test Faucet and Check Leaks

5
D
J
9
2
D
F
2
D
F
D
1
Discard
Descarte
Jeter
10
1
1
Cold
Frio
Froid
Hot
Caliente
Chaud
Tag
Etiqueta
Étiquette
Q
3
3
Sujete la
etiqueta de la
identicación de
producto aquí.
Attacher
l'étiquette
d'identication
de produit ici.
Attach product
identication
label here.
4
2
11
00
15
Sec.
30
45
12
1) Attach  exible lines to shut off valves.
2) Tighten with a wrench.
3) Turn hot and cold water stop valves to the on position. Check for leaks.
4) Attach Product Identi cation Label (Q) to cold supply line.
1) Conecte las líneas  exibles a las válvulas de cierre.
2) Apriete con una pinza.
3) Abra las válvulas de cierre fría y caliente a la posición de abierto. Controle que no haya pérdidas.
4) Fije la etiqueta de identi cación del producto (Q) a la línea de alimentación de agua fría.
1) Attacher les conduites  exibles aux robinets d’arrêt.
2) Serrer l’écrou avec une clé.
3) Ouvrir les robinets d’eau chaude et froide à la position « ON ». S’assurer qu’il n’y a aucune fuite.
4) Apposer l’étiquette d’identi cation de produit (Q) sur la conduite d’alimentation en eau froide.
Turn on faucet and let run for 15 seconds.
Abra el monomando, deje correr el agua durante 15 segundos.
Ouvrir le robinet, laisser couler l’eau pendant 15 secondes.
Install Hose Weight (J) onto Pullout Hose (D).
Instale el peso de la manguera (J) sobre la manguera retráctil (D).
Installer le poids du tuyau (J) sur le tuyau rétractable (D).
1) Remove and discard plastic cap from end of Pullout Hose (D).
2) Insert hose into end of Quick Connect Adapter (F). Push in as far as possible until a click
is heard. Tug downward to test engagement.
1) Retire y deseche la tapa plástica del extremo de la manguera retráctil (D).
2) Inserte la manguera en el extremo del adaptador de conexión rápida (F). Empuje todo lo
posible hasta oír un clic. Tire hacia abajo para probar si está enganchada.
1) Enlever et jeter le capuchon en plastique de l’extrémité du tuyau rétractable (D).
2) Insérer le tuyau dans l’extrémité de l’adaptateur de raccord rapide (F). Pousser aussi
loin que possible, jusqu’à ce que vous entendiez un « clic ». Tirer vers le bas pour
tester l’enclenchement.
INS2228A - 5/15
