INS10634C - 3/18
13
INS10945B - 07/21
18A18A
18B18B

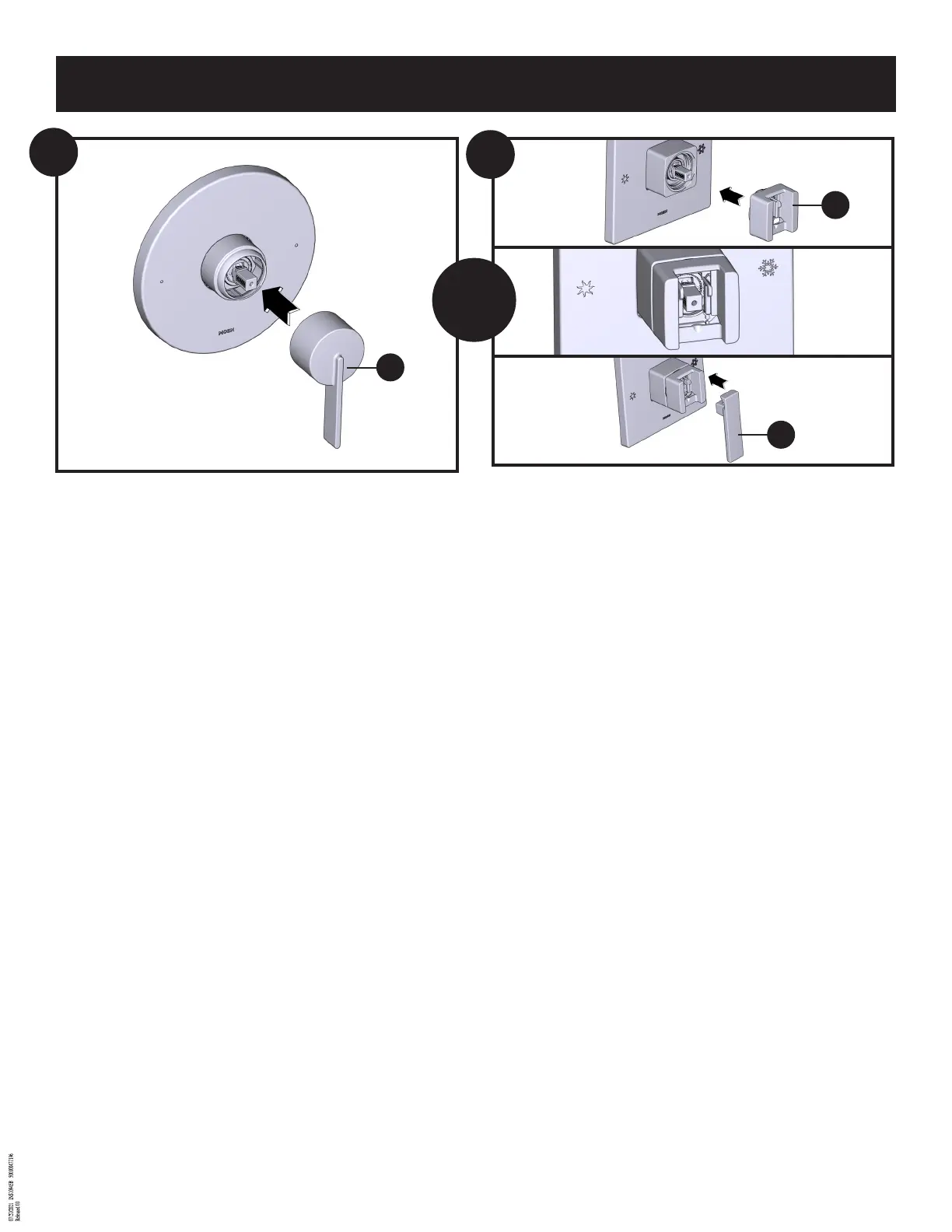

Place the handle (O) onto cartridge stem.
Coloque la manija (O) en el eje del cartucho.
Placer la poignée (O) sur la tige de la cartouche.
For multi-piece handle designs
1. Fully snap handle hub assembly (U) into sleeve
2. Position hub as shown with adapter parallel to cartridge stem
3. Place handle (O) onto cartridge stem.
Para diseños de manijas compuestas de varias piezas
1. Encaje la unidad de eje de la manija (U) en el manguito.
2. Coloque la unidad de eje como se muestra con el adaptador paralelo al
eje del cartucho
3. Coloque la manija (O) sobre el eje del cartucho.
Pour les modèles à poignée comportant plusieurs pièces
1. Enclencher l’assemblage du moyeu de poignee (U) dans le manchon.
2. Placer le moyeu comme illustré, en s’assurant que l’adaptateur est
parallèle à la tige de cartouche.
3. Placer la poignée (O) sur la tige de la cartouche.
oror
oo
ouou
O
U
O
