Monacor 0257760 - Środki Bezpieczeństwa; Przygotowanie Do Pracy

22
Polski
SA-130DMP
1 2 3 4 5 6 7 8 9
➀
10 11 12 13 14
➁
3 Zastosowanie
Wzmacniacz stereo SA-130DMP przeznaczony
jest do uniwersalnych zastosowań np. do na-
głośnienia baru, poczekalni lub biura. Umożli-
wia podłączenie mikrofonu oraz dwóch źródeł
audio z wyjściem liniowym (np. miksera, od-
twarzacza CD), ponadto posiada wbudowany
odtwarzacz MP3 z portem USB, czytnikiem
kart, odbiornikiem Bluetooth oraz tunerem FM.
4 Przygotowanie do pracy
Wzmacniacz jest przeznaczony do montażu w
racku (482 mm / 19”), ale może pracować rów-
nież jako urządzenie wolnostojące. W każdym
przypadku należy zapewnić mu wystarczającą
ilość miejsca wokół otworów wentylacyjnych
pozwalającą na swobodną cyrkulację powietrza.
4.1 Montaż w racku
W celu zamontowania wzmacniacza w sto-
jaku rack, przykręcić dołączone uchwyty mon-
tażowe po lewej i prawej stronie obudowy.
Urządzenie ma wysokość 1 U (44,45 mm).
Ciepło generowane podczas pracy urzą-
dzenia musi zostać odprowadzone. W przeciw-
nym razie grozi to uszkodzeniem wzmacniacza
oraz pozostałych urządzeń w stojaku. Należy
zapewnić odpowiednią wentylację, w razie ko-
nieczności zamontować w stojaku wentylatory.
5 Podłączanie
Przed przystąpieniem do podłączania lub
zmiany połączeń, należy bezwzględnie wyłą-
czyć wzmacniacz oraz pozostałe urządzenia.
1) Do podłączania mikrofonu należy wyko-
rzystać gniazdo MIC (2): do gniazda można
podłączyć wtyk 6,3 mm lub wtyk XLR.
2) Do podłączania źródła audio z wyjściem
liniowym (np. odtwarzacza MP3, odtwa-
rzacza CD, magnetofonu, tunera, miksera,
komputera PC), służą dwa gniazda wej-
ściowe:
– 3,5 mm AUX (3); podłączenie urządzenia
do tego gniazda powoduje wyciszenie
sygnału z bloku “Odtwarzacz MP3 / od-
biornik Bluetooth / tuner FM” (4).
– RCA LINE IN (10);
L (białe) = lewy kanał,
R (czerwony) =prawy kanał
3) Poprzez gniazda AMP IN oraz PRE OUT(11)
możliwe jest podłączenie urządzenia efek-
towego (np. eliminator sprzężeń, korek-
tora barwy) do obróbki sygnału. Sygnał zza
2 Środki bezpieczeństwa
Urządzenie spełnia wszystkie wymagania norm
UE dlatego zostało oznaczone symbolem .
UWAGA Urządzenie jest zasilane niebez-
piecznym napięciem. Wszelkie
naprawy należy zlecić oso-
bie przeszkolonej. Nie wolno
wkładać niczego do otworów
wentylacyjnych. Samodzielne
naprawy lub modyfikacje mogą
spowodować porażenie prą-
dem elektrycznym.
•
Urządzenie przeznaczone jest wyłącznie do
użytku wewnątrz pomieszczeń. Należy chro-
nić je przez wodą, dużą wilgotnością oraz
wysoką temperaturą. Dopuszczalny zakres
wynosi 0 – 40 °C.
•
Na urządzeniu nie należy stawiać żadnych
pojemników z cieczą np. szklanek.
•
Ciepło wytwarzane podczas pracy urządze-
nia musi być odprowadzane przez otwory
wentylacyjne. W związku z tym nie wolno
ich nigdy zasłaniać.
•
Nie wolno używać urządzenia lub natych-
miast odłączyć wtyczkę zasilającą z gniazdka
sieciowego
1. jeżeli stwierdzono istnienie widocznego
uszkodzenia urządzenia lub kabla zasi-
lającego,
2. jeżeli uszkodzenie urządzenia mogło na-
stąpić w wyniku upadku lub innego po-
dobnego zdarzenia,
3. jeżeli urządzenie działa nieprawidłowo.
W każdym przypadku, naprawę należy zlecić
specjaliście.
•
Nie wolno odłączać urządzenia z gniazdka
sieciowego ciągnąc za kabel zasilania, należy
zawsze chwytać za wtyczkę.
•
Do czyszczenia należy używać suchej, mięk-
kiej tkaniny. Nie stosować wody ani środków
chemicznych.
Producent ani dostawca nie ponoszą odpo-
wiedzialności za wynikłe szkody: uszkodzenie
sprzętu lub obrażenia użytkownika, jeśli urzą-
dzenie było używane niezgodnie z ich prze-
znaczeniem, nieprawidłowo zamontowane,
podłączone lub obsługiwane bądź poddane
nieautoryzowanej naprawie.
Po całkowitym zakończeniu eksplo-
atacji, urządzenie należy oddać do
punktu recyklingu, aby nie zaśmiecać
środowiska.
Wzmacniacz miksujący stereo
Niniejsza instrukcja przeznaczona jest dla użyt-
kowników, którzy nie posiadają wiedzy i do-
świadczenia technicznego. Przed rozpoczęciem
użytkowania proszę zapoznać się z instrukcją,
a następnie zachować ją do wglądu.

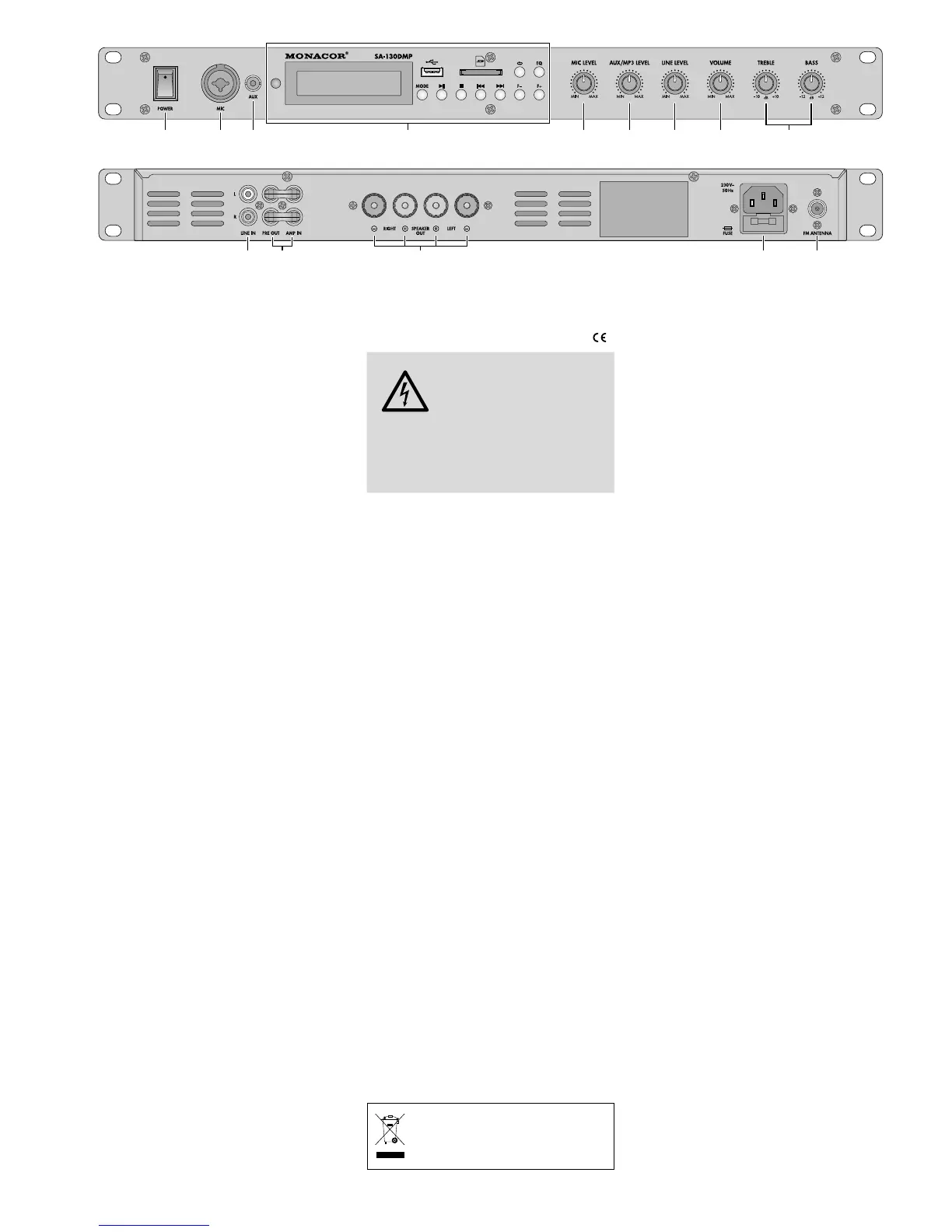

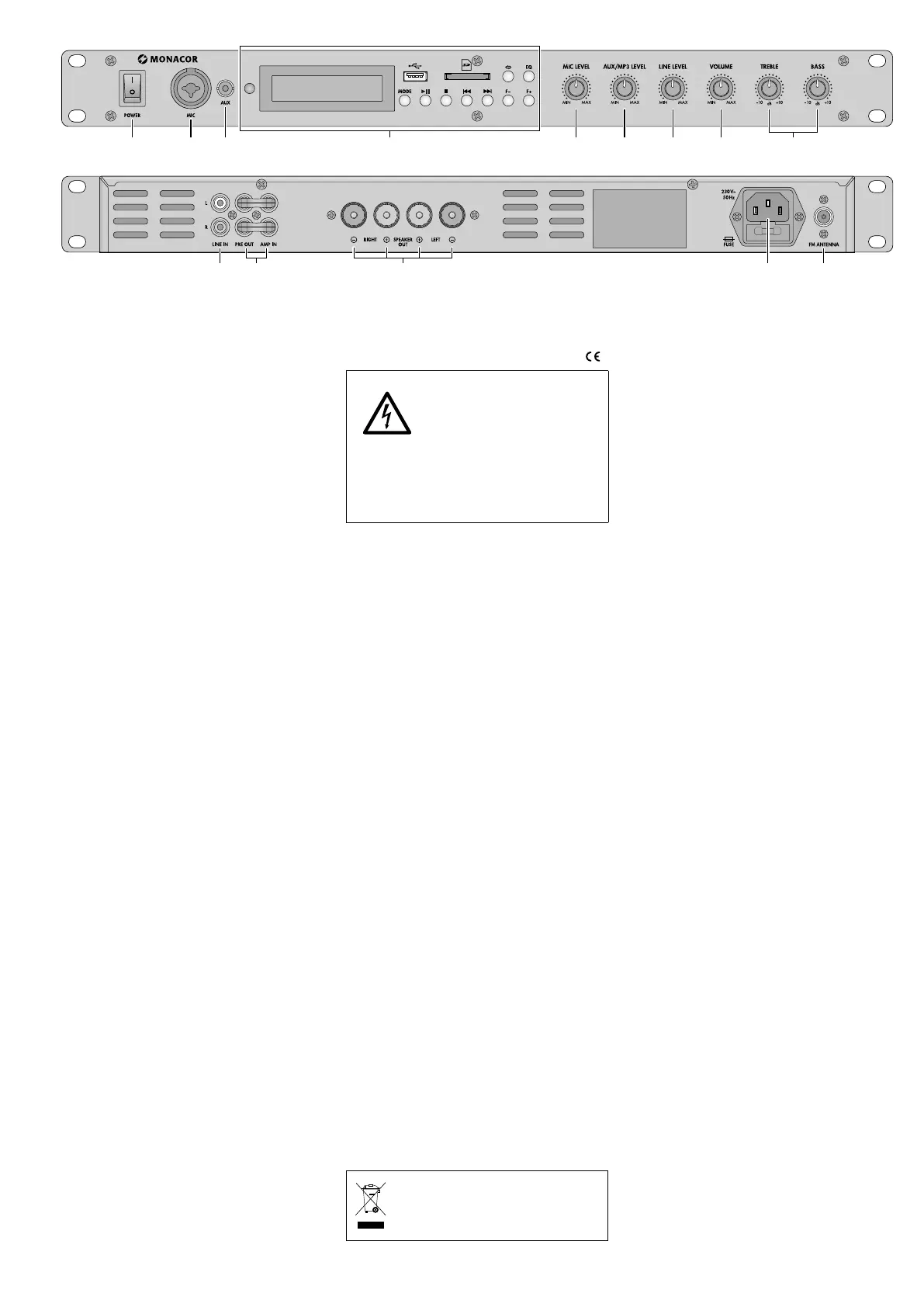

1 Elementy operacyjne
izłącza
1 Włącznik POWER
2 Wejście mono do podłączania mikrofonu
z wtykiem XLR lub 6,3 mm
3 Wejście stereo (gniazdo 3,5 mm) do pod-
łączania źródła audio z wyjściem liniowym
np. odtwarzacza MP3
Uwaga: Podłączenie urządzenia do tego gniazda
powoduje wyciszenie sygnału z bloku“Odtwa-
rzacz MP3 / odbiornik Bluetooth / tuner FM” (4).
4 Blok “Odtwarzacz MP3 / odbiornik Blue-
tooth / tuner FM”:
☞
rozdz. 6.1
5 Regulator głośności dla wejścia MIC (2)
6 Regulator głośności dla wejścia AUX (3)
lub, jeżeli wejście AUX nie jest używane,
dla bloku “Odtwarzacz MP3 / odbiornik
Bluetooth / tuner FM” (4)
7 Regulator głośności dla wejścia LINE IN (10)
8 Regulator głośności całkowitej
9 Regulatory barwy dźwięku TREBLE (wyso-
kie tony) oraz BASS (niskie tony)
10 Wejście stereo (gniazda RCA, L = lewy
kanał, R = prawy kanał) do podłączania
to źródła audio z wyjściem liniowym (np.
odtwarzacza CD, miksera)
11 Wyjście stereo PRE OUT oraz wejście ste-
reo AMP IN (gniazda RCA, L = lewy kanał,
R= prawy kanał) do podłączania zewnętrz-
nych urządzeń do przetwarzania dźwięku,
☞
rozdz. 5, punkt 3
Uwaga: Jeżeli złącza PRE OUT oraz AMP IN
nie są używane konieczne jest ich połączenie
za pomocą dwóch zworek, zgodnie z rys.2.
W przeciwnym razie nastąpi przerwanie toru
sygnałowego.
12 Terminale głośnikowe (terminale śrubowe
z 4 mm gniazdami bananowymi)
13 Gniazdo zasilania do łączenia z gniazdkiem
sieciowym (230 V / 50 Hz) za pomocą dołą-
czonego kabla zasilającego
14 Złącze dla anteny FM
