3) Zintegrowany głośnik służy do odtwarzania odpo-
wiedzi w trybie interkomu. Może być on zastąpiony
przez dodatkowy głośnik (minimalna impedancja
4 Ω). Dodatkowy głośnik należy podłączyć do ter-
minala EXT. LSP (12) zgodnie z rys. 4. W celu wyłą-
czenia zintegrowanego głośnika, należy usunąć
zworkę (a).

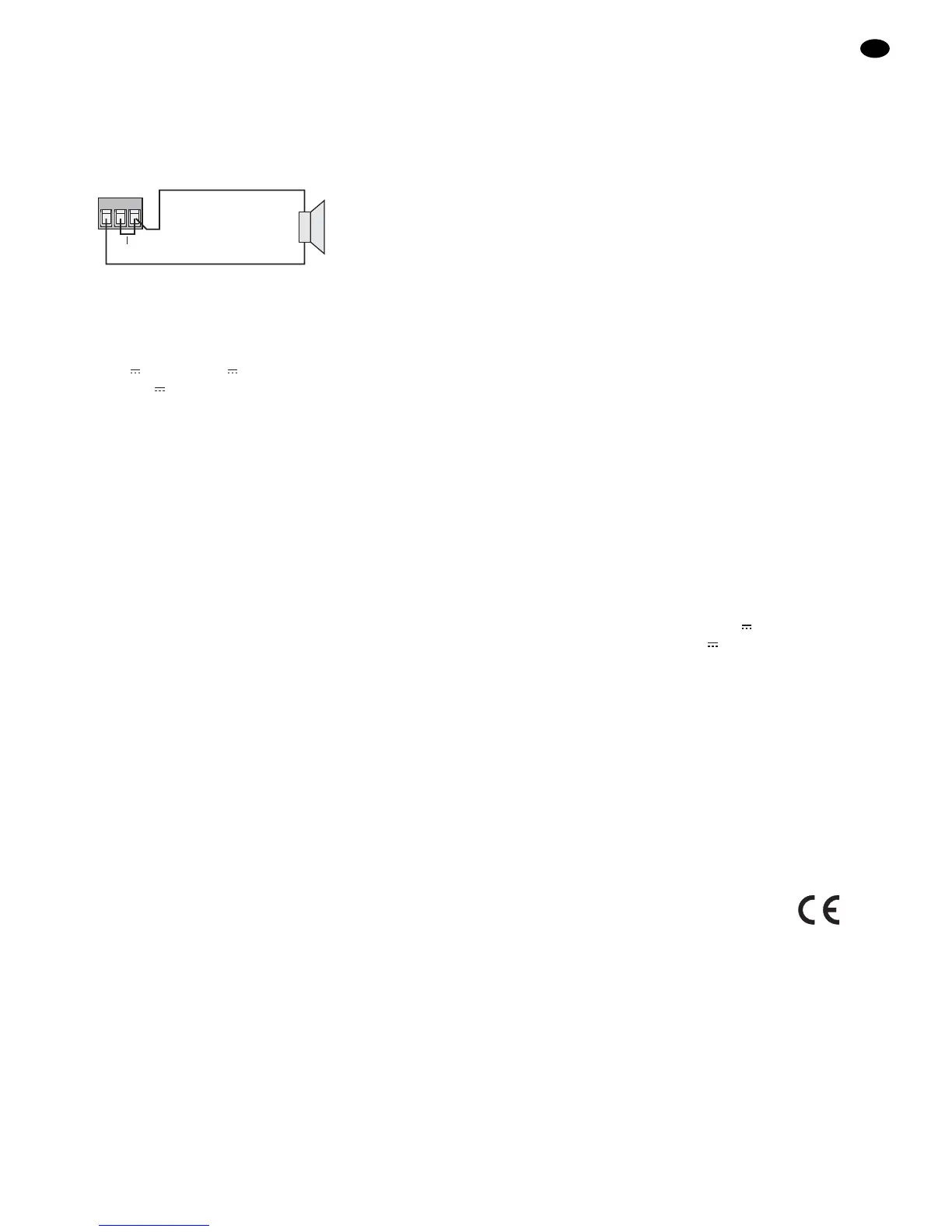

➃
Dodatkowy głośnik w trybie interkomu
4) Do podłączania odtwarzacza CD, magnetofonu,
czy innych źródeł dźwięku służy gniazdo AUX (14).
5) Na końcu należy podłączyć napięcie zmienne
12 V , lub 24 V do złącza terminalowego
12-24 V (10). Wzmacniacz automatycznie prze-
łącza się w tryb zasialnia 12 V, lub 24 V.
6 Obsługa
1) Przed włączeniem urządzenia należy ustawić
regulatory MIC/AUX (4) oraz GAIN (5) maksymal-
nie w lewo. Włączyć urządzenie za pomocą włącz-
nika zasilania POWER (9). Zaświeci się dioda
wskaźnika zasilania (8).
2) Za pomocą przełączników LSP 1 oraz LSP 2 (7)
należy włączyć głośniki, które mają odtwarzać
dźwięk.
3) Ustawić odpowiedni tryb pracy za pomocą przełą-
cznika obrotowego (6):
AUX = wybór źródła dźwięku podłączonego do
gniazda AUX (14)
INTERCOM = tryb interkomu za pomocą podłą-
czonego mikrofonu oraz głośników podłączo-
nych do terminali LSP 1 oraz 2 (13)
FOG = aktywacja rogu mgłowego za pomocą
przycisku mikrofonu talk (15), lub poprzez
wciśnięcie przycisku wzmacniacza SIREN/
FOG (3)
FOG AUTO = sygnał rogu mgłowego emitowany
jest jako krótki dźwięk w odstępach około jed-
nej minuty
SIREN = aktywacja syreny za pomocą przycisku
mikrofonu talk (15), lub poprzez wciśnięcie
przycisku wzmacniacza SIREN/FOG (3)
SIREN AUTO = ciągły sygnał syreny
Uwaga: sygnały rogu mgłowego oraz syreny od-
twarzane są w maksymalnym poziomie głośności
(brak możliwości regulacji).
4) Za pomocą regulatora MIC/AUX (4) ustawić
poziom głośności zapowiedzi. W celu wygłoszenia
zapowiedzi należy przytrzymać wciśnięty przycisk
mikrofonu (15).
5) W trybie interkomu głośniki podłączone do termi-
nali LSP 1 oraz LSP 2 (13) służą również jako
mikrofony zwrotne. Aby odtwarzać dźwięk infor-
macji zwrotnej za pomocą zintegrowanego
głośnika i/lub głośników podłączonych do termi-
nali EXT. LSP (12) należy zwolnić przycisk mikro-
fonu (15). Ustawić poziom głośności sygnału
zwrotnego za pomocą regulatora GAIN (5).
Poza trybem interkomu należy ustawić GAIN w
pozycji minimalnej.
7 Dane Techniczne
Moc wyjściowa: . . . . . . . . . . 14 WRMS
, 20 WMAX
Wejścia
1 x MIC: . . . . . . . . . . . . . . 3 mV
1 x AUX: . . . . . . . . . . . . . . 50 mV
Wyjścia
3 x głośnikowe: . . . . . . . . 4 – 16 Ω
Zakres częstotliwość: . . . . . 20 – 20 000 Hz
Współczynnik S/N: . . . . . . . 65 dB
THD: . . . . . . . . . . . . . . . . . . . < 0,5 %
Zasilanie: . . . . . . . . . . . . . . . 12 – 15 V /2 A, lub
24 V /1 A
Dopuszczalny zakres tempe-
ratury otoczenia pracy: . . . . 0 – 40 °C
Rozmiary (Sz. x Wys. x Dł.):. 175 x 60 x 170 mm
Waga: . . . . . . . . . . . . . . . . . . 1,5 kg
Rzeczywiste dane mogą odbiegać od podanych przez
producenta.
