9
Deutsch

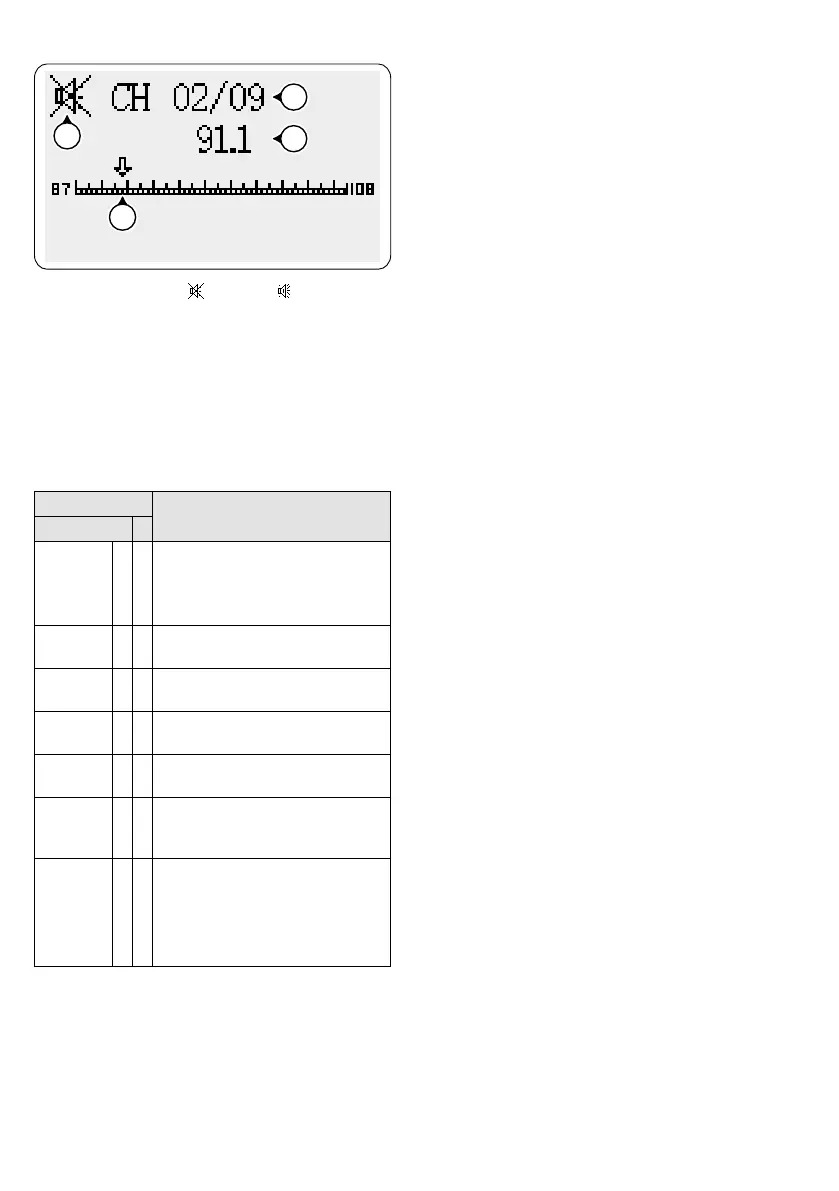

4.2.4 UKW-Radio
1
4
2
3
1 Stummschaltung / Ton ein
2 aktueller Senderspeicher / Speicheranzahl
3 Frequenz in MHz
4 Frequenzskala mit aktueller Position
Es können alle Sender automatisch gesucht und
gespeichert werden. Es ist aber auch möglich, die
Frequenz eines Senders direkt anzuwählen und
diesen dann zu speichern. Gespeicherte Sender
können wieder gelöscht werden.
Fernbedienung
Funktion
Modul
RPT/SCAN
SCN (U/SD)
×
×
automatische Sendersuche starten
Alle gefundenen Sender werden
automatisch gespeichert.
Am Modul die Taste länger drücken.
PRE / NEXT
I / I
×
×
vorheriger / nächster Senderspeicher
0, 1… 9 ×
Frequenz eingeben
Beispiel: 911 für 91,1MHz
FOLDER
EQ
×
×
Frequenz um 100 kHz vermindern
RPT × ×
kurz drücken:
Frequenz um 100 kHz erhöhen
I / I
×
gedrückt halten: Suchlauf zum nächs-
ten /vorherigen empfangbaren Sender;
Sender wird gespeichert
PLAY
II
×
×
kurz drücken: Sender speichern
2 s lang drücken:
gespeicherten Sender löschen
5 s lang drücken:
alle Senderspeicher löschen
5 Technische Daten
Verstärker
Verstärkerklasse: � � � � � � � � � � D, mono
Nennleistung: � � � � � � � � � � � � 60 W
Klirrfaktor: � � � � � � � � � � � � � � < 0,5 %
Frequenzbereich: � � � � � � � � � � 60 Hz – 15 kHz
Eingänge (Empfindlichkeit / Impedanz; Anschluss)
CH 1: � � � � � � � � � � � � � � � � � � 4,5 mV/ 600
Ω
; XLR sym�
CH 2, CH 3
Mikrofon-Pegel: � � � � � � � � 4,5 mV/ 600
Ω
;
6,3-mm-Klinke, asym�
Line-Pegel: � � � � � � � � � � � � 120 mV/ 10 k
Ω
;
6,3-mm-Klinke, asym�
CH 4, CH 5: � � � � � � � � � � � � � � 60 mV/ 10 k
Ω
;
Cinch (L / R), asym�
TEL INPUT: � � � � � � � � � � � � � � 90 mV/ 600
Ω
;
Schraubklemmen,
asymmetrisch
Störabstand
Mikrofon-Eingänge:� � � � � � � � 72 dB
Line-Eingänge: � � � � � � � � � � � 85 dB
Phantomspannung für CH 1: � � � ⎓ 48 V, schaltbar
Ausgänge
Lautsprecher: � � � � � � � � � � � � 4 / 8 /16
Ω
, 70 / 100 V;
Schraubklemmen
Cinch-Buchsen REC OUT: � � � � Mischsignal mit
Line- Pegel
MOH OUTPUT: � � � � � � � � � � � Mischsignal mit Line-
Pegel; Schraubklemmen
Bluetooth-Version: � � � � � � � � � � � 4�2
Stromversorgung
Netz: � � � � � � � � � � � � � � � � � � � 230 V/ 50 Hz
Leistungsaufnahme: � � � � � 160 VA
Gleichspannung: � � � � � � � � � � 24 V
Stromaufnahme: � � � � � � � � 4,2 A
Einsatztemperatur: � � � � � � � � � � 0 – 40 °C
Abmessungen (B × H × T): � � � � 320 × 95 × 245 mm
Gewicht: � � � � � � � � � � � � � � � � � � 4,5 kg
5.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL, dass das Pro-
dukt PA-806DAP der Richtlinie 2014 / 53 / EU entspricht�
Die EU-Konformitätserklärung ist im Internet verfügbar:
www�monacor�de
Das Produkt ist für den Betrieb in den EU- und EFTA-Staa
-
ten allgemein zugelassen und anmelde- und gebührenfrei�
Änderungen vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
®
INTERNATIONAL GmbH & Co. KG geschützt.
Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
