Crate HEMI® Engine Kit Instruction Sheet www.mopar.com
Rev Level 5.0 – K6862625 11
Pin Function Color GA
1 COIL CONTROL 1 DB/DG 16
2 FUSED ASD RELAY OUTPUT BR/YL 16
3 NO CONNECT NA
1 COIL CONTROL 2 DB/TN 16
2 FUSED ASD RELAY OUTPUT BR/YL 16
3 NO CONNECT NA
1 COIL CONTROL 3 DB/OR 16
2 FUSED ASD RELAY OUTPUT BR/YL 16
3 NO CONNECT NA
1 COIL CONTROL 4 DB/GY 16
2 FUSED ASD RELAY OUTPUT BR/YL 16
3 NO CONNECT NA
1 COIL CONTROL 5 DB/YL 16
2 FUSED ASD RELAY OUTPUT BR/YL 16
3 NO CONNECT NA
1 COIL CONTROL 6 DB/OR 16
2 FUSED ASD RELAY OUTPUT BR/YL 16
3 NO CONNECT NA
1 COIL CONTROL 7 BR 16
2 FUSED ASD RELAY OUTPUT BR/YL 16
3 NO CONNECT NA
1 COIL CONTROL 8 DB/YL 16
2 FUSED ASD RELAY OUTPUT BR/YL 16
3 NO CONNECT NA
Pin Function Color GA
1 INJECTOR CONTROL 1 BR/YE 20
2 ASD CONTROL OUTPUT BR/WT 16
1 INJECTOR CONTROL 2 BR/DB 20
2 ASD CONTROL OUTPUT BR/WT 16
1 INJECTOR CONTROL 3 BR/BU 20
2 ASD CONTROL OUTPUT BR/WT 16
1 INJECTOR CONTROL 4 BR/BG 20
2 ASD CONTROL OUTPUT BR/WT 16
1 INJECTOR CONTROL 5 BR/OR 20
2 ASD CONTROL OUTPUT BR/WT 16
1 INJECTOR CONTROL 6 BR/VT 20
2 ASD CONTROL OUTPUT BR/WT 16
1 INJECTOR CONTROL 7 BR/YL 20
2 ASD CONTROL OUTPUT BR/WT 16
1 INJECTOR CONTROL 8 BR/BU 20
2 ASD CONTROL OUTPUT BR/WT 16

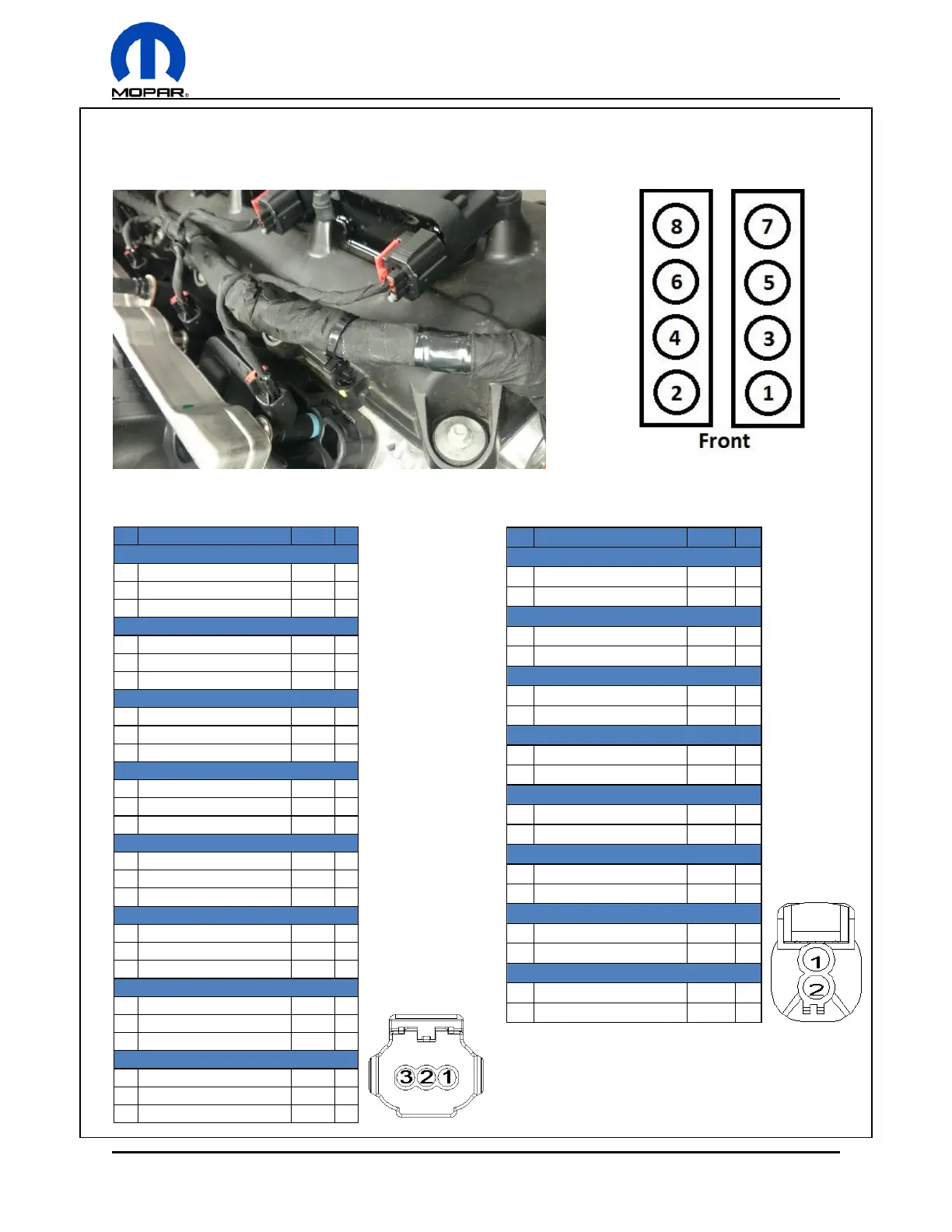

Ignition & Fuel
There are 8 coil plug connectors and 8 fuel injector connectors, 4 on each side. Ensure that the correct
plug is connected for each cylinder to avoid misfires. Firing order is 1-8-4-3-6-5-7-2.
Coil Plug Connectors (3 pin) Fuel Injector Connectors (2 pin)
Engine Harness Layout
for Ignition and Fuel Injection
