Installation des composants

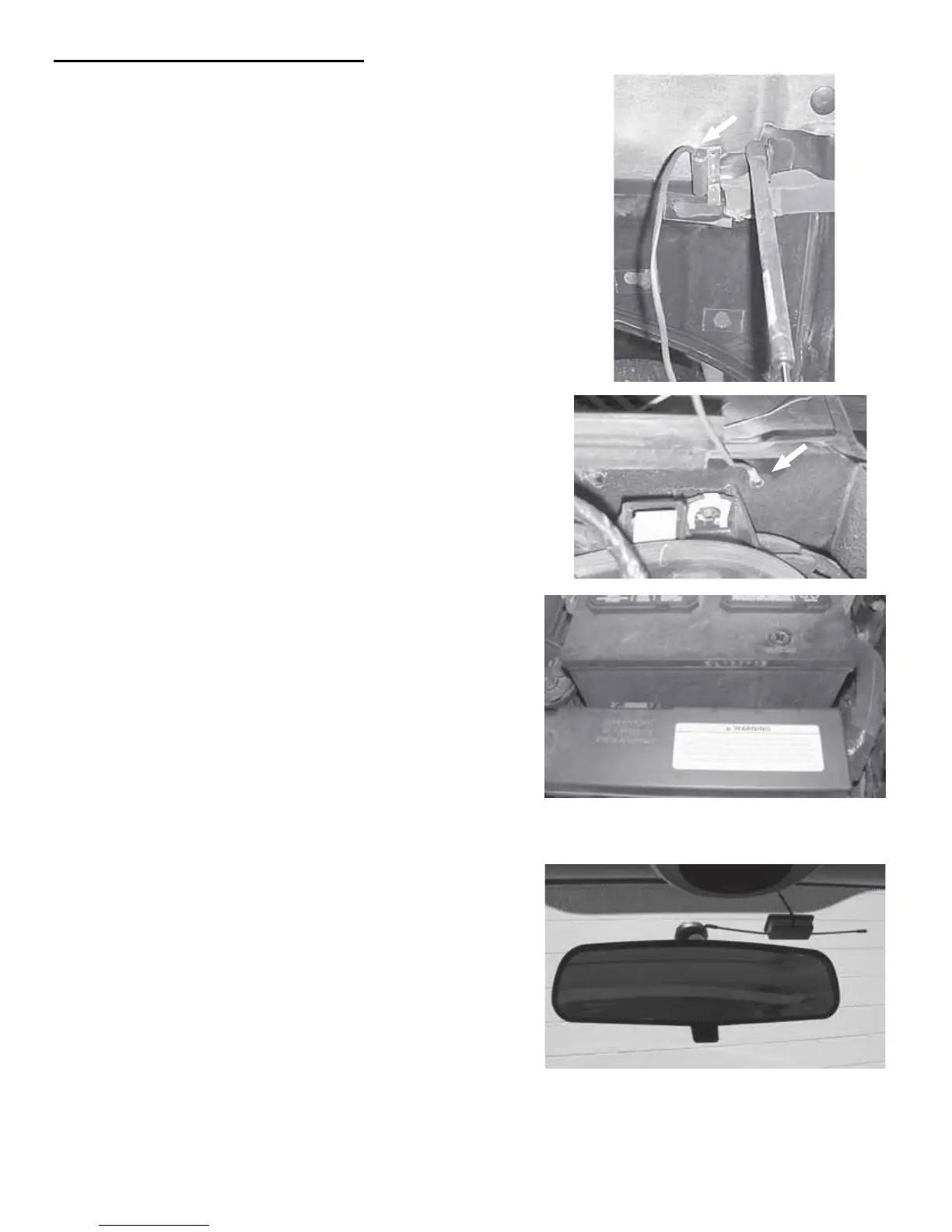

1. Installez l’interrupteur de sécurité du
capot.
A. À l’aide de (2) des vis de 1/4"
fournies, fixez l’interrupteur de
sécurité du capot sur le coin arrière
du capot côté conducteur, comme
le montre le schéma. Remarque :
Le fil sort par le sommet de
l’interrupteur. L’interrupteur doit être
incliné à un angle de 45 degrés.
B. À l’aide d’une des vis de 1/4" fournies,
fixez le fil de masse provenant de
l’interrupteur à l’auvent, comme le
montre le schéma. Le fil restant sera
branché ultérieurement.
C. Repérez un emplacement visible à
l’avant du compartiment moteur où
mettre l’autocollant d’avertissement
à poser sous le capot, comme le
montre le schéma.
2. Installez l’antenne dipôle
A. Posez l’antenne dipôle sur le pare-
brise, au-dessus et à la droite du
rétroviseur et au-dessous de la gar-
niture noire du pare-brise.
B. Acheminez le fil de l’antenne au-
dessus de la garniture de pavillon
jusqu’au montant du pare-brise côté
conducteur. Retirez provisoirement la
garniture en caoutchouc du montant
du pare-brise et faites descendre le
fil de l’antenne à travers l’ouverture
située sur le côté gauche du tableau
de bord. Replacez la garniture en ca-
outchouc. Assurez-vous que
l’antenne est bien rentrée au-dessus
de la garniture de pavillon et qu’elle
est invisible sur toute sa longueur.
