PREPARACION Y OPERACION DE LA MAQUINA (Cont.)

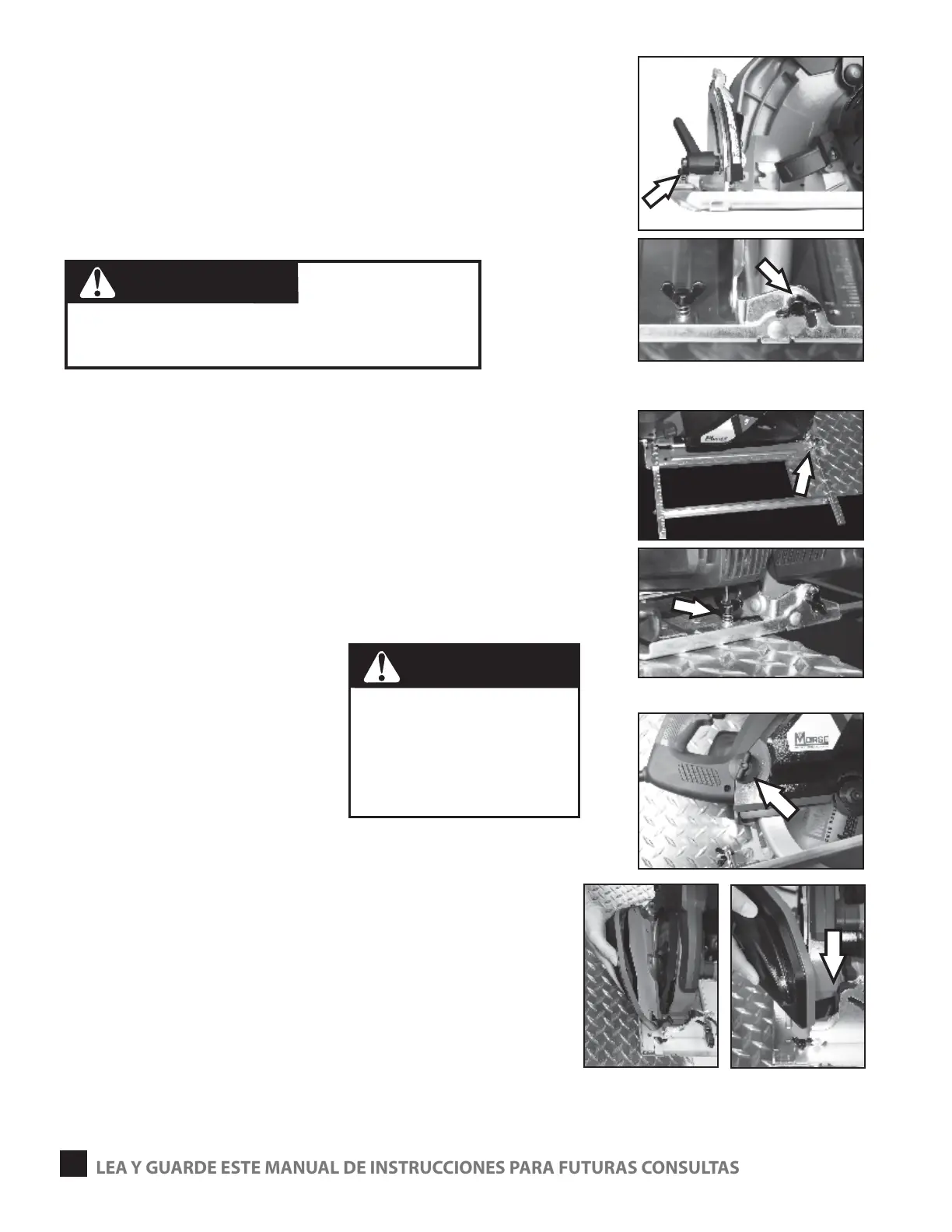

AJUSTES PARA CORTAR EN BISEL
1 Aoje la manija y la tuerca de mariposa que se muestran en las
guras 18A y 18B.
2 Ajuste el ángulo de corte deseado alineando su marca con la
escala impresa en la base para dar el ángulo de bisel.
3 Apriete la manija y la tuerca e mariposa (Fig. 18A/18B) para jar
el ángulo del bisel.
USO DEL DISCO COMO GUIA PARALELA
Para seleccionar la guía:
1 Aoje los dos tornillos de sujeción que se muestran. (g. 19A / 19B)
2 Deslice la guía hasta que quede ajustada contra la lateral de la
pieza a cortar
3 Utilizando una cinta para medir verique que las distancia entre
la parte frontal y posterior del disco hasta el borde de la guía del
disco son iguales. Con esto se asegura que el disco está paralelo
a la guía. La guía debe ser paralela al disco y no a la base de la
herramienta, para evitar daños al motor y al disco.
4 Apriete los dos tornillos de sujeción
EXTRACCION Y CAMBIO DEL
RECOLECTOR DE REBABA
Para retirar el depósito:
1 Aoje la perilla que soporta el
recolector de rebaba a la sierra
(g. 20)
a. La acumulación de rebaba
se puede observar a través de la
ventana del depósito.
b. Siempre se deberán de retirar las rebabas cuando se encuentren
aproximadamente a la mitad del depósito.
2 Incline la sierra para que el depósito de recolección de
rebabas quede boca abajo.
3 Jale el depósito de recolección de la sierra. (g. 21)
4 Agite suavemente para que las rebabas salgan del
compartimento adecuadamente
Nota: : La perilla permanecerá ja al depósito de recolección
de rebabas
Re-enzamblado:
1 Coloque la sierra en posición vertical
2 Inserte el gancho de la tapa por la parte frontal de la sierra como se muestra en la g. 22.
3 Coloque la tapa del depósito de recolección de rebabas del lado de la sierra de modo
que la perilla se pueda enroscar y apretar.
7
(g. 18B)
(g. 20)
(g. 18A)
LEA Y GUARDE ESTE MANUAL DE INSTRUCCIONES PARA FUTURAS CONSULTAS
(g. 21)
(g. 22)
(g. 19A)
(g. 19B)
Para realizar cortes
compuestos puede ser
necesario que se retraiga la
guarda de manera manual para permitir que el disco entre libremente en
y/ó a través de la pieza de trabajo. Tenga mucho cuidado al realizar
estos cortes ya que la guarda no lo estará protegiendo y usted está
expuesto a una probable lesión.
ADVERTENCIA
Las virutas de metal pueden estar
muy calientes y losas. Utilice
lentes de protección para sus ojos
siempre que abra el depósito de
rebabas.
Nunca toque los desperdicios de
metal (rebabas y virutas)
directamente con las manos.
ADVERTENCIA
