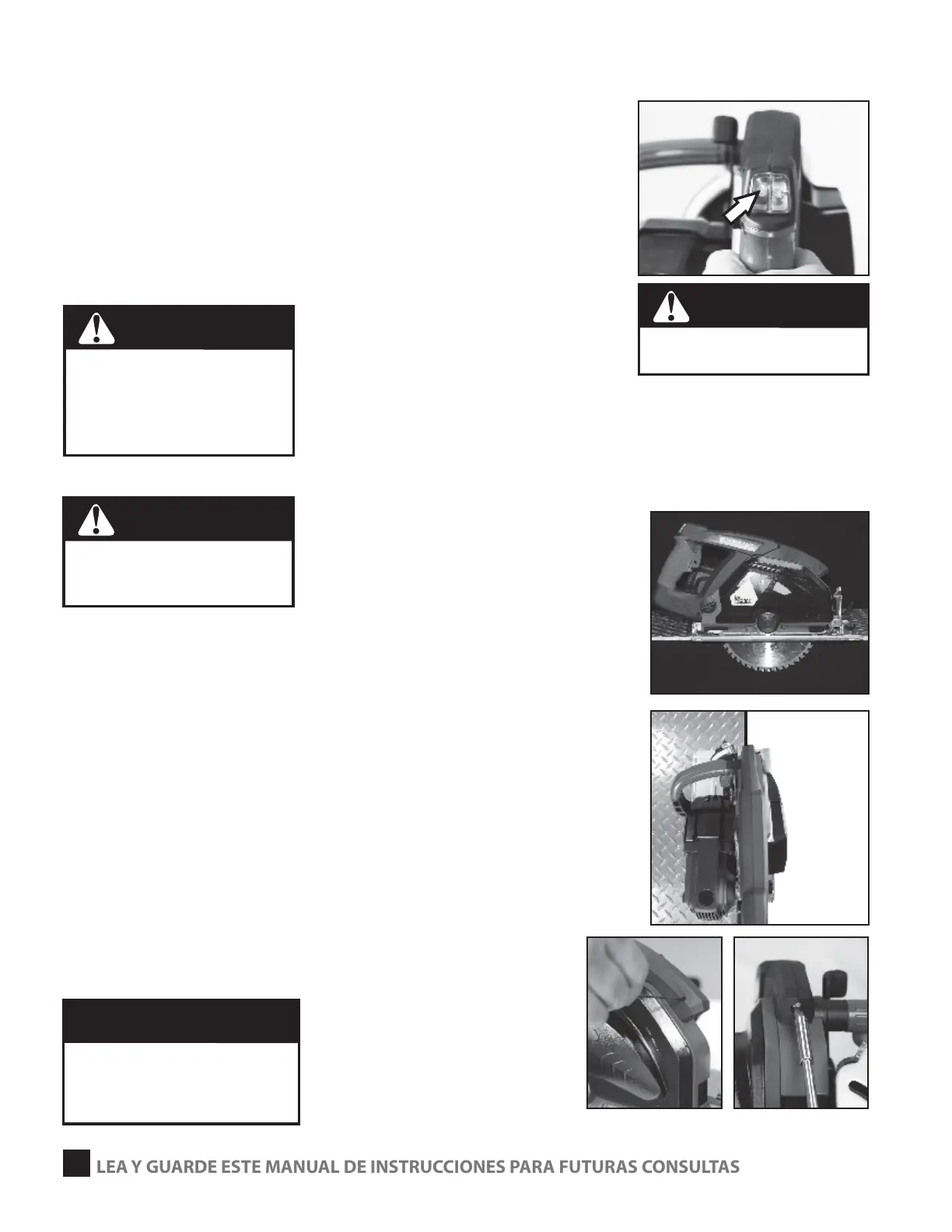

PREPARACION Y OPERACION DE LA MAQUINA (Cont.)
SISTEMA DE GUIA LASER
1 El sistema laser solo funciona como guía al realizar el corte y
no como guía de cortes exactos
2 Presione el botón de encendido del laser (g. 13)
3 La luz del laser sigue el ángulo de la base de la máquina.
4 Alinee la luz del laser con su línea de corte (marca)
5 Una vez nalizado el corte deje de presionar el interruptor del
laser para que se apague.
ALGUNOS CONSEJOS PARA ALINEAR LA LUZ DEL LASER COMO GUIA
1 Coloque el lado plano de una pieza de metal o de madera cuadrada
encima de la pieza a cortar sobre la mesa.
2 Empuje la guarda hacia arriba y lejos del disco. Coloque la sierra
sobre la pieza a cortar. El lado del disco debe tocar el borde de la
pieza de trabajo (g. 14)
AJUSTES PARA TENER PARALELO EL DISCO CON LA PIEZA A CORTAR
Presione el interruptor del laser. Si la línea del laser no se alinea con el
borde de la pieza a cortar (g. 15), entonces:
a. Para un pequeño ajuste utilice una llave hexagonal M2 y aoje o
apriete el tornillo (g. 16), hasta que nuevamente se alinee en
paralelo
b. Para ajustes mayores inserte un desarmador plano pequeño en la
ranura de la parte frontal de la luz (g. 17) para realinear el brazo. A
continuación con la llave hexagonal M2 apriete o aoje el tornillo con
la nalidad de volver a colocar la luz en su posición. (g. 16)
c. La luz laser y las dos ranuras en la parte frontal de la base se
encuentran ahora en el mismo plano.
6
(g. 13)
(g. 15)
LEA Y GUARDE ESTE MANUAL DE INSTRUCCIONES PARA FUTURAS CONSULTAS
(g. 14)
(g. 16) (g. 17)
PELIGRO
RADIACION LASER
Evite el contacto directo de la
luz laser con los ojos
No apunte a nadie con la luz laser
Nunca mire la luz del laser.
Apague el laser si la máquina se
encuentra apagada.
ADVERTENCIA
¡No encienda la sierra para éste
ajuste! Podría provocarse graves
lesiones.
ADVERTENCIA
Procure no sobreapretar el tornillo
de ajuste que se encuentra en la
parte frontal de la luz.
Podría dañar la rosca o la carcasa
de plástico del laser.
PRECAUCION
