FR
12
CONNECTEUR MOTEUR
Bornier des branchements d’alimentation
M + Alimentation du moteur
M - Alimentation du moteur
V + NE PAS UTILISER
ENC NE PAS UTILISER
NEG NE PAS UTILISER
CONNECTEUR ALIMENTATIONS
L Phase alimentation 230 Vac (120 Vac) 50-60 Hz
N Neutre alimentation 230 Vac (120 Vac) 50-60 Hz
Terre
ATTENTION! - Avant d’e󰀨ectuer les branchements, vérier que la logique de commande n’est pas sous tension

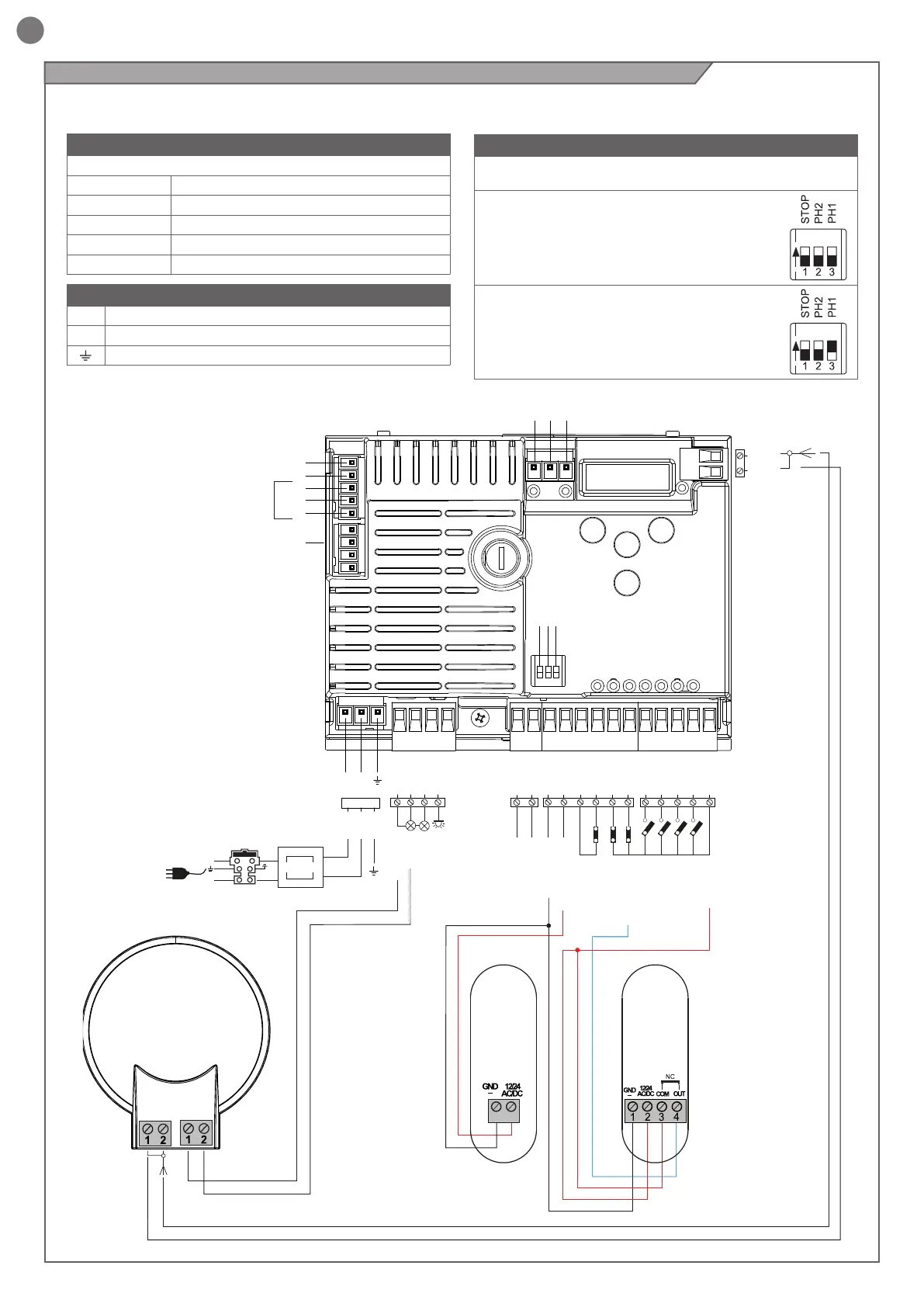

4.6 - Branchements électriques
NEG
PH-POW
STOP
STOP
PH 2
24 VAC
24 VAC
PH 1
OPEN
CLOSE
SBS
PAR
COM
PHOTOTEST
OPEN
PHOTOCELL 1
PHOTOCELL 2
CLOSE
PARCIAL
STEP BY STEP
COMMON
STOP/EDGE
NEGATIVE
24 VAC
24 VAC
POWER
SUPPLY
STOP
STOP
PH2
PH1
OPEN
CLOSE
PAR
SBS
PH2
PH1
UP
MENU
SBS
DOWN
(RADIO)
NEG
ENC
V +
M -
M +
BATTERY
LS 1
LS 2
KEY
COM
OUTPUT LED
INDICATOR
COM
FLASH
IND ELEC
LED
COMMON
FLASH
N
T1,6A
L
230Vac
50/60Hz
POWER
SUPPLY
SHIELD
ANT
SHIELD
ANT
COMMON
FLASH
PH1
RX
2
1
PH1
TX
SÉLECTEUR COMMUTATEUR DIP
Sur ON, il désactive les entrées STOP, PH1, PH2
Évite de devoir shunter les entrées sur le bornier.
ATTENTION - Avec le commutateur DIP sur
ON, les dispositifs de sécurité raccordés
sont exclus
ON
OFF
EXEMPLE : Avec une seule photocellule
connectée, réglez STOP et PH2 sur ON
ON
OFF
NE PAS UTILISER
NE PAS UTILISER
NE PAS UTILISER
