PT
44
LIGAÇÃO DOS MOTORES
Placa de bornes ligações alimentação
M +
Alimentação do motor
M -
Alimentação do motor
V +
NÃO UTILIZAR
ENC
NÃO UTILIZAR
NEG
NÃO UTILIZAR
CONECTOR DAS ALIMENTAÇÕES
L Fase da alimentação 230 Vac (120 Vac) 50-60 Hz
N Neutro da alimentação 230 Vac (120 Vac) 50-60 Hz
Terra
ATENÇÃO - Antes de fazer as ligações, vericar se a unidade não está ligada à alimentação elétrica.

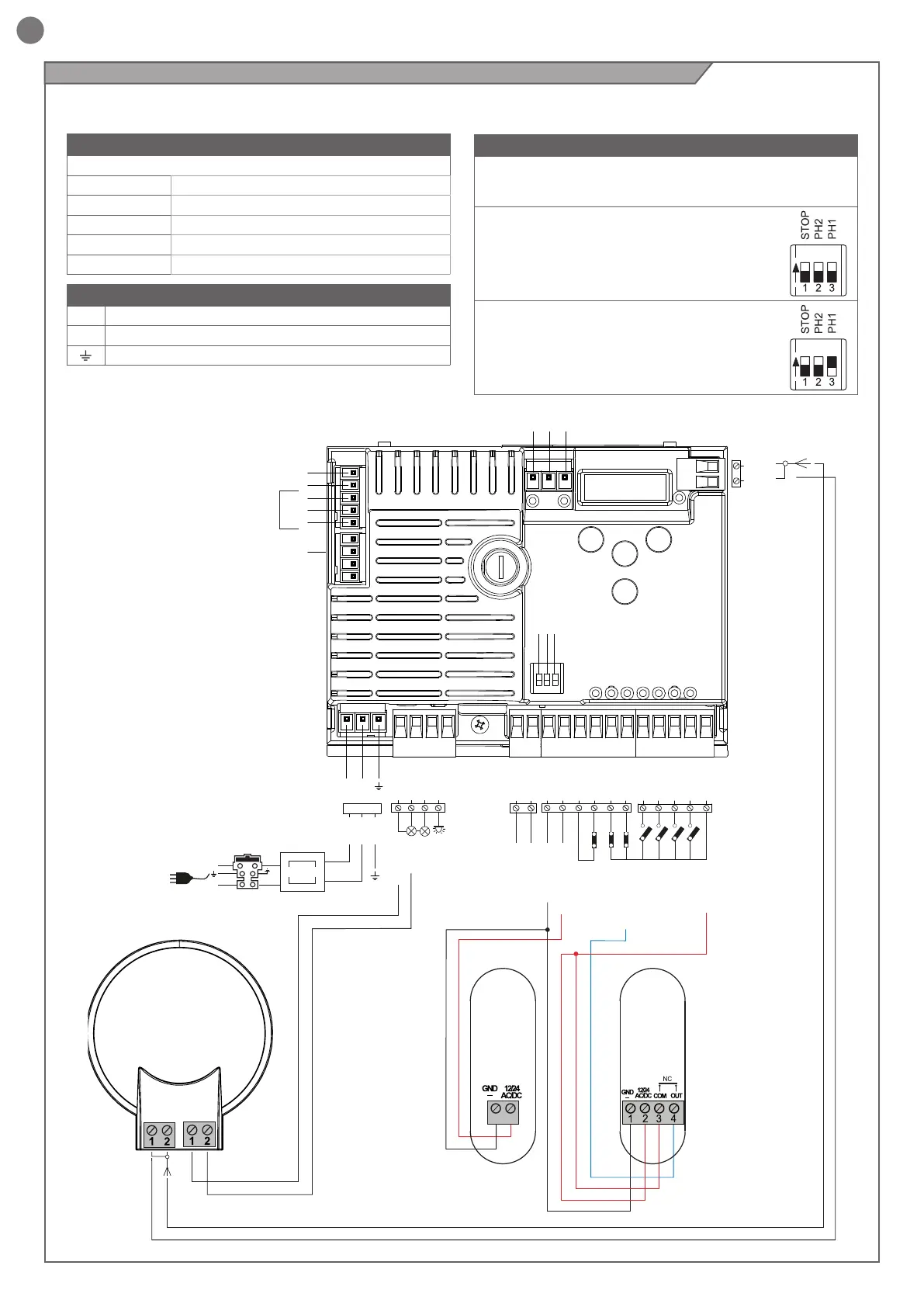

4.6 - Ligações elétricas
NEG
PH-POW
STOP
STOP
PH 2
24 VAC
24 VAC
PH 1
OPEN
CLOSE
SBS
PAR
COM
PHOTOTEST
OPEN
PHOTOCELL 1
PHOTOCELL 2
CLOSE
PARCIAL
STEP BY STEP
COMMON
STOP/EDGE
NEGATIVE
24 VAC
24 VAC
POWER
SUPPLY
STOP
STOP
PH2
PH1
OPEN
CLOSE
PAR
SBS
PH2
PH1
UP
MENU
SBS
DOWN
(RADIO)
NEG
ENC
V +
M -
M +
BATTERY
LS 1
LS 2
KEY
COM
OUTPUT LED
INDICATOR
COM
FLASH
IND ELEC
LED
COMMON
FLASH
N
T1,6A
L
230Vac
50/60Hz
POWER
SUPPLY
SHIELD
ANT
SHIELD
ANT
COMMON
FLASH
PH1
RX
2
1
PH1
TX
SELETOR COMUTADOR DIP
Se congurado “ON” desabilida as entradas STOP, PH2, PH1.
Elimina a necessidade de ligar diretamente as entradas na
placa de bornes.
ATENÇÃO - Com comutador DIP em ON as
seguranças ligadas cam desativadas
ON
OFF
EXEMPLO: Com apenas 1 fotocélula
ligada, set STOP e PH2 em ON
ON
OFF
NÃO UTILIZAR
NÃO UTILIZAR
NÃO UTILIZAR
