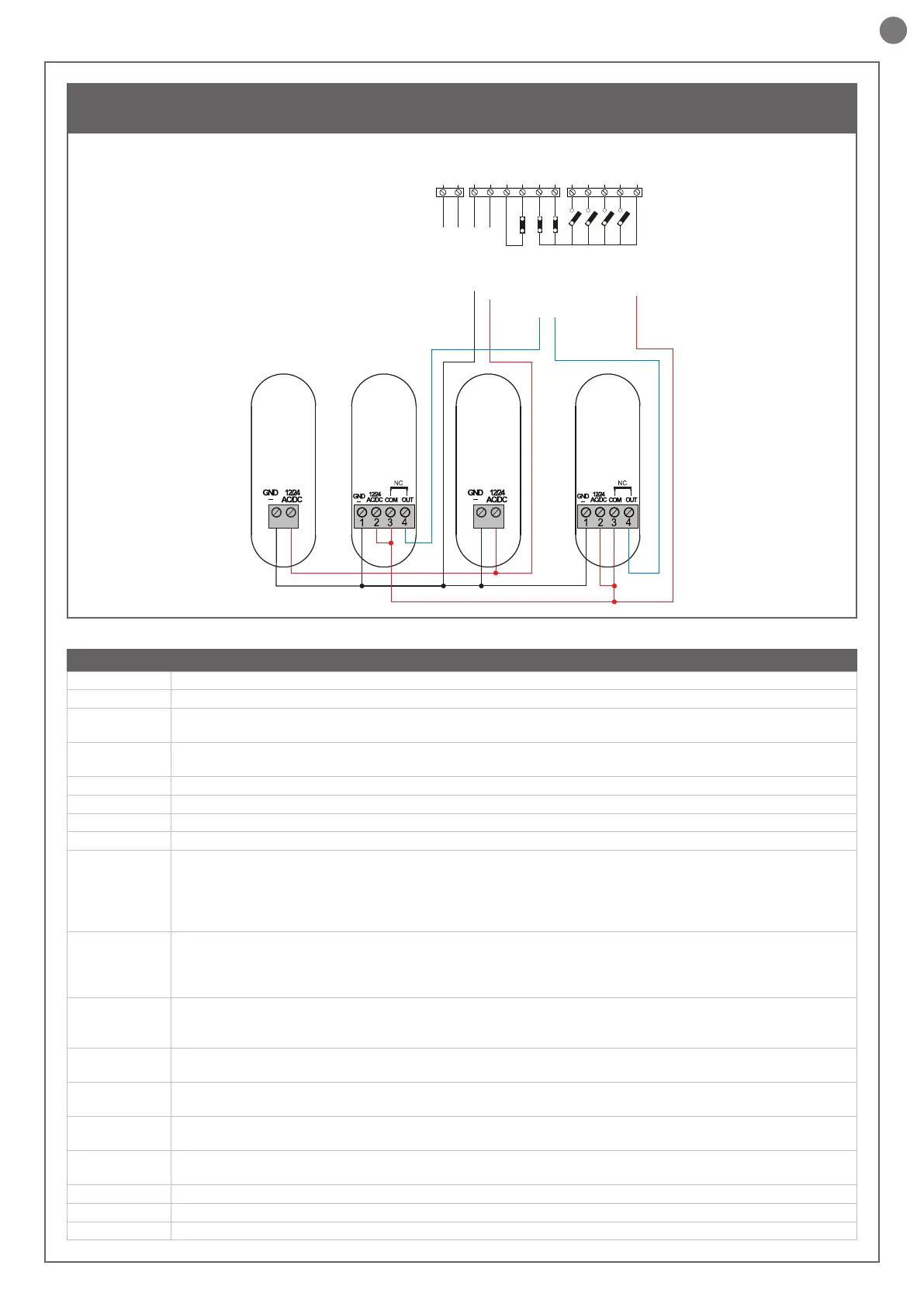

LIGAÇÕES ELÉTRICAS PARA 4 FOTOCÉLULAS
NEG
PH-POW
STOP
STOP
PH 2
24 VAC
24 VAC
PH 1
OPEN
CLOSE
SBS
PAR
COM
PHOTOTEST
OPEN
PHOTOCELL 1
PHOTOCELL 2
CLOSE
PARCIAL
STEP BY STEP
COMMON
STOP/EDGE
NEGATIVE
24 VAC
24 VAC
PH1
RX
PH1
TX
2
1
PH2
RX
PH2
TX
2
1
CONECTOR SEGURANÇAS E COMANDOS
COM Comum para entradas FLASH-IND-LED
FLASH Saída da luz de sinalização 24Vdc (não regulado), máximo 25W
IND
Saída IND saída do led de portão aberto 24 Vdc não regulado 4W MAX / Saída da fechadura elétrica 12Vac, 15VA
máximo selecionável com parâmetro IN.D.
LED
Saída da luz de cortesia 24Vdc (não regulado), máximo 25W, controlável também via rádio ON-OFF (4° canal rádio
selecionando fC.y. = 2, tC.y. = 0)
24 VAC
Alimentação dos acessórios 24 Vac não regulado, 200 mA (com a saída de operação da bateria não ativa)
24 VAC Alimentação dos acessórios 24 Vac não regulado, 200 mA (com a saída de operação da bateria não ativa)
NEG Alimentação dos acessórios negativa
PH-POW Alimentação positiva fotocélulas PH1, PH2; prova de sensibilidade selecionável com parâmetro tp.h. 24 Vdc, 250 mA
STOP
STOP segurança contacto NC entre STOP e STOP (atenção, com comutador DIP 1 em ON desabilita a entrada de
segurança). Esta entrada é considerada uma segurança; o contacto pode ser desativado em qualquer momento
bloqueando de imediato a automação e desabilitando qualquer função incluído o fecho automático.
Entrada da barra de apalpação, ON/OFF contacto NC ou resistivo 8K2 entre STOP e STOP.
Entrada selecionável com parâmetro Ed.m.
PH2
Fotocélulas (abertura) contacto NC entre PH2 e COM (atenção, com comutador DIP 2 em ON desabilita a entrada
de segurança da FOTOCÉLULA 2). A fotocélula atua em qualquer momento durante a abertura da automação pro-
vocando o bloqueio imediato do movimento; a automação continuará a abertura ao ser restabelecido o contacto. No
caso de atuação durante o fecho (parâmetro Ph.2. = 0) a automação para e quando não mais atuado abre de novo.
PH1
Fotocélulas (fecho) contacto NC entre PH1 e COM (atenção, com comutador DIP 3 em ON desabilita a entrada de
segurança da FOTOCÉLULA 1). A fotocélula atua em qualquer momento durante o fecho da automação provocando
o bloqueio imediato do movimento e invertendo o sentido de movimentação.
OPEN
Comando ABERTURA contacto NA entre OPEN e COM
Contacto para a função HOMEM MORTO. O portão ABRE enquanto o contacto for pressionado
CLOSE
Comando FECHO contacto NA entre CLOSE e COM
Contacto para a função HOMEM MORTO. O portão FECHA enquanto o contacto for pressionado
PAR
Comando PARCIAL contacto NA entre PAR e COM
Comando de abertura parcial da folha de acordo com a seleção software (não ativo no modo barreira/basculante)
SBS
Comando PASSO A PASSO contacto NA entre SBS e COM
Comando Abre/Stop/Fecha/Stop ou de acordo com a seleção software
COM Comum para entradas PH2-PH1-OPEN-CLOSE-PAR-SBS
SHIELD Antena - blindagem -
ANT Antena - sinal -
