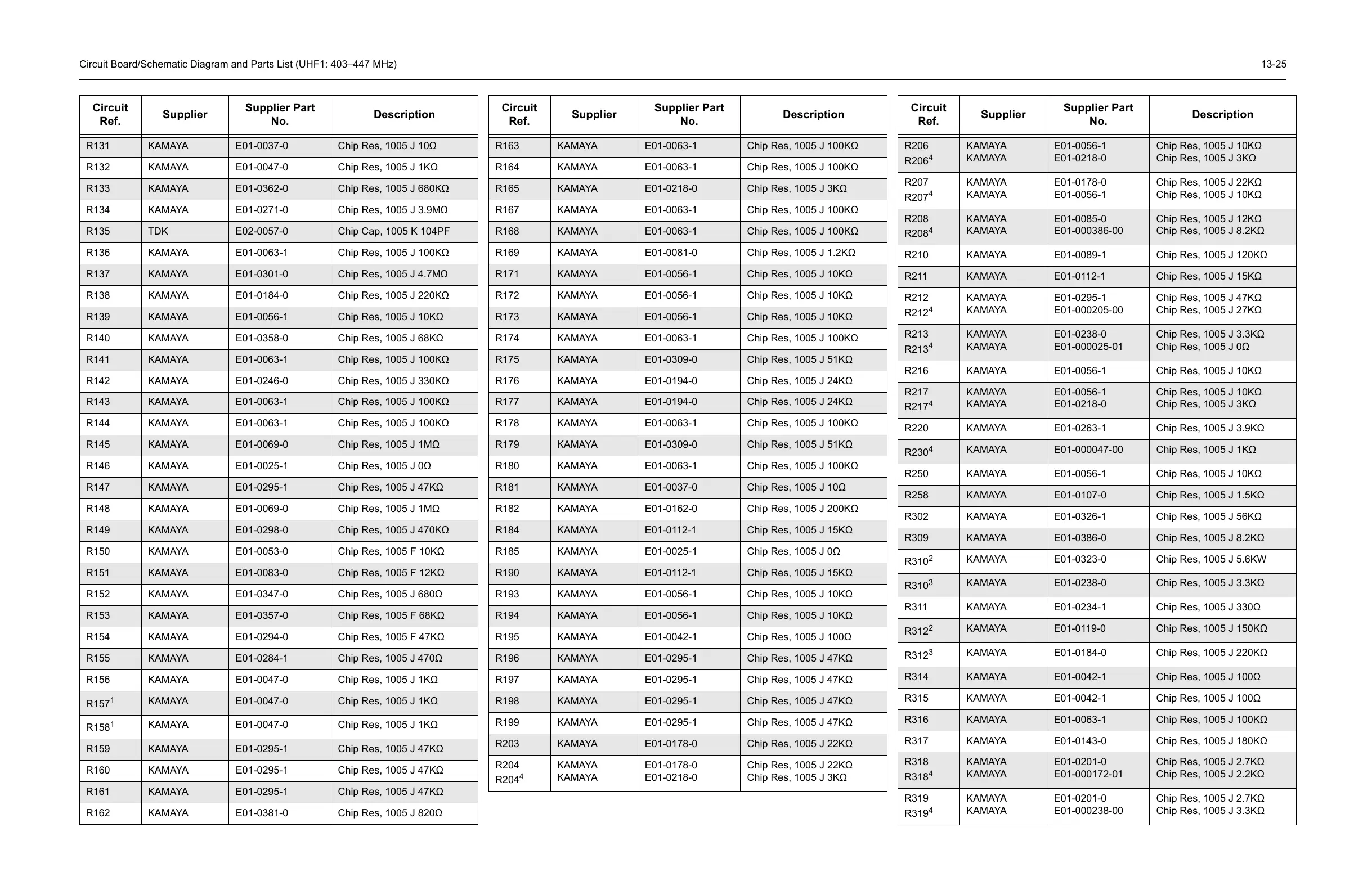

Circuit Board/Schematic Diagram and Parts List (UHF1: 403–447 MHz) 13-25
R131 KAMAYA E01-0037-0 Chip Res, 1005 J 10
R132 KAMAYA E01-0047-0 Chip Res, 1005 J 1K
R133 KAMAYA E01-0362-0 Chip Res, 1005 J 680K
R134 KAMAYA E01-0271-0 Chip Res, 1005 J 3.9M
R135 TDK E02-0057-0 Chip Cap, 1005 K 104PF
R136 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R137 KAMAYA E01-0301-0 Chip Res, 1005 J 4.7M
R138 KAMAYA E01-0184-0 Chip Res, 1005 J 220K
R139 KAMAYA E01-0056-1 Chip Res, 1005 J 10K
R140 KAMAYA E01-0358-0 Chip Res, 1005 J 68K
R141 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R142 KAMAYA E01-0246-0 Chip Res, 1005 J 330K
R143 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R144 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R145 KAMAYA E01-0069-0 Chip Res, 1005 J 1M
R146 KAMAYA E01-0025-1 Chip Res, 1005 J 0
R147 KAMAYA E01-0295-1 Chip Res, 1005 J 47K
R148 KAMAYA E01-0069-0 Chip Res, 1005 J 1M
R149 KAMAYA E01-0298-0 Chip Res, 1005 J 470K
R150 KAMAYA E01-0053-0 Chip Res, 1005 F 10K
R151 KAMAYA E01-0083-0 Chip Res, 1005 F 12K
R152 KAMAYA E01-0347-0 Chip Res, 1005 J 680
R153 KAMAYA E01-0357-0 Chip Res, 1005 F 68K
R154 KAMAYA E01-0294-0 Chip Res, 1005 F 47K
R155 KAMAYA E01-0284-1 Chip Res, 1005 J 470
R156 KAMAYA E01-0047-0 Chip Res, 1005 J 1K
R157
1
KAMAYA E01-0047-0 Chip Res, 1005 J 1K
R158
1
KAMAYA E01-0047-0 Chip Res, 1005 J 1K
R159 KAMAYA E01-0295-1 Chip Res, 1005 J 47K
R160 KAMAYA E01-0295-1 Chip Res, 1005 J 47K
R161 KAMAYA E01-0295-1 Chip Res, 1005 J 47K
R162 KAMAYA E01-0381-0 Chip Res, 1005 J 820
Circuit
Ref.
Supplier
Supplier Part
No.
Description
R163 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R164 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R165 KAMAYA E01-0218-0 Chip Res, 1005 J 3K
R167 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R168 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R169 KAMAYA E01-0081-0 Chip Res, 1005 J 1.2K
R171 KAMAYA E01-0056-1 Chip Res, 1005 J 10K
R172 KAMAYA E01-0056-1 Chip Res, 1005 J 10K
R173 KAMAYA E01-0056-1 Chip Res, 1005 J 10K
R174 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R175 KAMAYA E01-0309-0 Chip Res, 1005 J 51K
R176 KAMAYA E01-0194-0 Chip Res, 1005 J 24K
R177 KAMAYA E01-0194-0 Chip Res, 1005 J 24K
R178 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R179 KAMAYA E01-0309-0 Chip Res, 1005 J 51K
R180 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R181 KAMAYA E01-0037-0 Chip Res, 1005 J 10
R182 KAMAYA E01-0162-0 Chip Res, 1005 J 200K
R184 KAMAYA E01-0112-1 Chip Res, 1005 J 15K
R185 KAMAYA E01-0025-1 Chip Res, 1005 J 0
R190 KAMAYA E01-0112-1 Chip Res, 1005 J 15K
R193 KAMAYA E01-0056-1 Chip Res, 1005 J 10K
R194 KAMAYA E01-0056-1 Chip Res, 1005 J 10K
R195 KAMAYA E01-0042-1 Chip Res, 1005 J 100
R196 KAMAYA E01-0295-1 Chip Res, 1005 J 47K
R197 KAMAYA E01-0295-1 Chip Res, 1005 J 47K
R198 KAMAYA E01-0295-1 Chip Res, 1005 J 47K
R199 KAMAYA E01-0295-1 Chip Res, 1005 J 47K
R203 KAMAYA E01-0178-0 Chip Res, 1005 J 22K
R204
R204
4
KAMAYA
KAMAYA
E01-0178-0
E01-0218-0
Chip Res, 1005 J 22K
Chip Res, 1005 J 3K
Circuit
Ref.
Supplier
Supplier Part
No.
Description
R206
R206
4
KAMAYA
KAMAYA
E01-0056-1
E01-0218-0
Chip Res, 1005 J 10K
Chip Res, 1005 J 3K
R207
R207
4
KAMAYA
KAMAYA
E01-0178-0
E01-0056-1
Chip Res, 1005 J 22K
Chip Res, 1005 J 10K
R208
R208
4
KAMAYA
KAMAYA
E01-0085-0
E01-000386-00
Chip Res, 1005 J 12K
Chip Res, 1005 J 8.2K
R210 KAMAYA E01-0089-1 Chip Res, 1005 J 120K
R211 KAMAYA E01-0112-1 Chip Res, 1005 J 15K
R212
R212
4
KAMAYA
KAMAYA
E01-0295-1
E01-000205-00
Chip Res, 1005 J 47K
Chip Res, 1005 J 27K
R213
R213
4
KAMAYA
KAMAYA
E01-0238-0
E01-000025-01
Chip Res, 1005 J 3.3K
Chip Res, 1005 J 0
R216 KAMAYA E01-0056-1 Chip Res, 1005 J 10K
R217
R217
4
KAMAYA
KAMAYA
E01-0056-1
E01-0218-0
Chip Res, 1005 J 10K
Chip Res, 1005 J 3K
R220 KAMAYA E01-0263-1 Chip Res, 1005 J 3.9K
R230
4
KAMAYA E01-000047-00 Chip Res, 1005 J 1K
R250 KAMAYA E01-0056-1 Chip Res, 1005 J 10K
R258 KAMAYA E01-0107-0 Chip Res, 1005 J 1.5K
R302 KAMAYA E01-0326-1 Chip Res, 1005 J 56K
R309 KAMAYA E01-0386-0 Chip Res, 1005 J 8.2K
R310
2
KAMAYA E01-0323-0 Chip Res, 1005 J 5.6KW
R310
3
KAMAYA E01-0238-0 Chip Res, 1005 J 3.3K
R311 KAMAYA E01-0234-1 Chip Res, 1005 J 330
R312
2
KAMAYA E01-0119-0 Chip Res, 1005 J 150K
R312
3
KAMAYA E01-0184-0 Chip Res, 1005 J 220K
R314 KAMAYA E01-0042-1 Chip Res, 1005 J 100
R315 KAMAYA E01-0042-1 Chip Res, 1005 J 100
R316 KAMAYA E01-0063-1 Chip Res, 1005 J 100K
R317 KAMAYA E01-0143-0 Chip Res, 1005 J 180K
R318
R318
4
KAMAYA
KAMAYA
E01-0201-0
E01-000172-01
Chip Res, 1005 J 2.7K
Chip Res, 1005 J 2.2K
R319
R319
4
KAMAYA
KAMAYA
E01-0201-0
E01-000238-00
Chip Res, 1005 J 2.7K
Chip Res, 1005 J 3.3K
Circuit
Ref.
Supplier
Supplier Part
No.
Description
