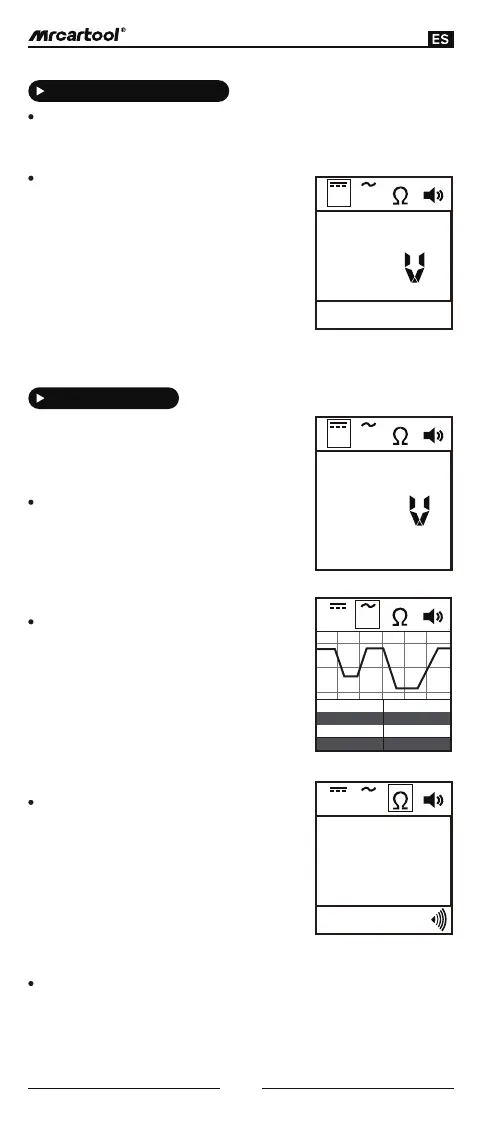

Mrcartool B530 - Modo de Trabajo

Hay cuatro modos para diagnosticar los sistemas
eléctricos, los cuales se pueden acceder al
presionar el botón de modo y pasar por cada uno
de ellos.
Cuando se dispare el interruptor automático, la
pantalla LCD mostrará como se muestra a
continuación (Figura 1). Todas las demás
funciones de la herramienta siguen activas, lo
que significa que aún puedes sondear un
circuito y observar la lectura de voltaje. Cuando
se dispare el interruptor automático, la
herramienta no podrá conducir corriente de la
batería a la punta incluso cuando se presiona el
interruptor de encendido. Disparar intencional-
mente el interruptor automático y usar la
herramienta para sondear puede considerarse
una precaución adicional contra la presión
accidental del interruptor de encendido.
La herramienta está protegida contra cortocircuitos, su interruptor automático
interno se disparará si se sobrecarga, el interruptor automático es una
herramienta de prueba valiosa, así como una medida de seguridad para
proteger la herramienta de la sobrecarga.
Interruptor automático
Modo de trabajo
(Figura 1)
Circuit Break
V V
0.0
Mientras la herramienta esté en este modo,
contacta la punta de la sonda con un circuito,
luego la pantalla LCD mostrará el voltaje de CC
con una resolución de 0.1 voltio (Figura 2).
Voltaje de CC:
Mientras la herramienta esté en este modo,
contacta la punta de la sonda con un circuito,
luego la pantalla LCD mostrará el voltaje
máximo, el voltaje mínimo, la frecuencia y el
ciclo de trabajo (Figura 3).
Voltaje de CA:
Mientras la herramienta esté en este modo,
contacta la punta de la sonda con un circuito,
luego la pantalla LCD mostrará la resistencia
entre la punta y el cable de tierra auxiliar (Figura
4).
Resistencia:
Cuando la herramienta está en este modo, el tono se puede activar o
desactivar con una rápida pulsación del botón de modo. Cuando presionas
(presiona rápidamente y suelta) el botón de modo rápidamente, se escucha un
sonido agudo corto, lo que indica que el audio está encendido. Sin embargo, si
se escucha un breve pitido bajo, entonces el audio está apagado (Figura 5).
Tono Activado/Desactivado:
(Figura 3)
V V
Max
Min Duty
Freq
12.3V 0.6Hz
49%
0.3V
(Figura 4)
V V
735Ω
(Figura 2)
V V
12.0
