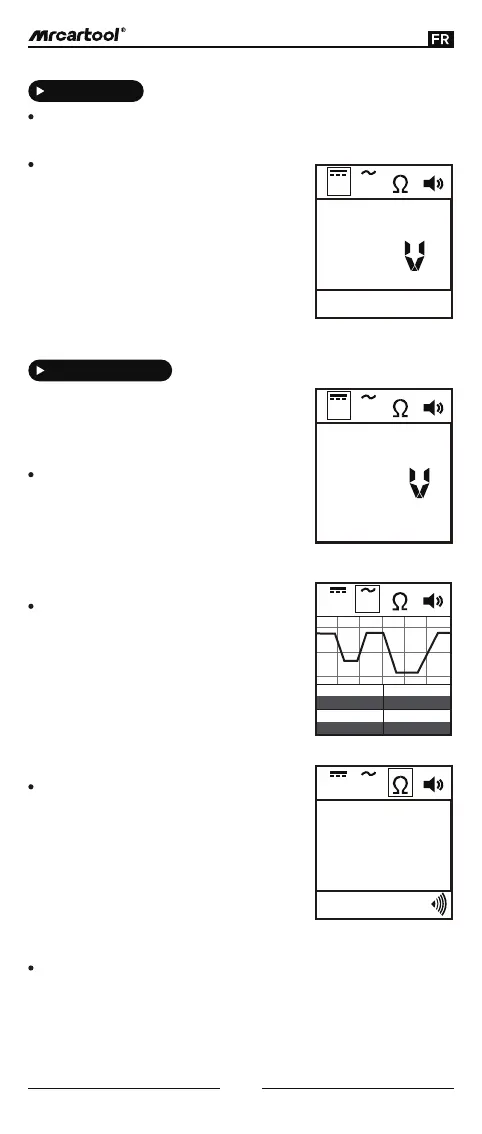

Il existe quatre modes pour diagnostiquer les
systèmes électriques, qui peuvent être accédés
en appuyant sur le bouton de mode et en passant
en revue chacun d'eux.
Lorsque le disjoncteur se déclenche, l'affichage
LCD indiquera comme ci-dessous (Figure 1).
Toutes les autres fonctions de l'outil restent
actives, ce qui signifie que vous pouvez toujours
sonder un circuit et observer la lecture de la
tension. Lorsque le disjoncteur est déclenché,
l'outil ne pourra pas conduire le courant de la
batterie à la pointe même lorsque l'interrupteur
d'alimentation est enfoncé. Déclencher
intentionnellement le disjoncteur et utiliser
l'outil pour sonder peut être considéré comme
une précaution supplémentaire contre l'appui
accidentel sur l'interrupteur d'alimentation.
L'outil est protégé contre les courts-circuits, son disjoncteur interne se
déclenchera en cas de surcharge. Le disjoncteur est un outil de test précieux
ainsi qu'une mesure de sécurité pour protéger l'outil contre la surcharge.
Disjoncteur
Mode de travail
(Figure 1)
Circuit Break
V V
0.0
Lorsque l'outil est en mode tension continue,
contactez la pointe de la sonde à un circuit, puis
l'affichage LCD indiquera la tension continue
avec une résolution de 0,1 volt (Figure 2).
Tension continue:
Lorsque l'outil est en mode tension alternative,
contactez la pointe de la sonde à un circuit, puis
l'affichage LCD indiquera la tension maximale, la
tension minimale, la fréquence et le rapport
cyclique (Figure 3).
Tension alternative:
Lorsque l'outil est en mode résistance,
contactez la pointe de la sonde à un circuit, puis
l'affichage LCD indiquera la résistance entre la
pointe et le fil de masse auxiliaire (Figure 4).
Résistance:
Lorsque l'outil est dans ce mode, la tonalité peut être activée ou désactivée
avec une pression rapide sur le bouton de mode. Lorsque vous appuyez
rapidement sur le bouton de mode (appui rapide et relâchement), un son aigu
court est entendu, ce qui indique que le son est activé. Cependant, si un bref
bip grave est entendu, alors le son est désactivé (Figure 5).
Tonalité Activée/Désactivée:
(Figure 3)
V V
Max
Min Duty
Freq
12.3V 0.6Hz
49%
0.3V
(Figure 4)
V V
735Ω
(Figure 2)
V V
12.0
19
