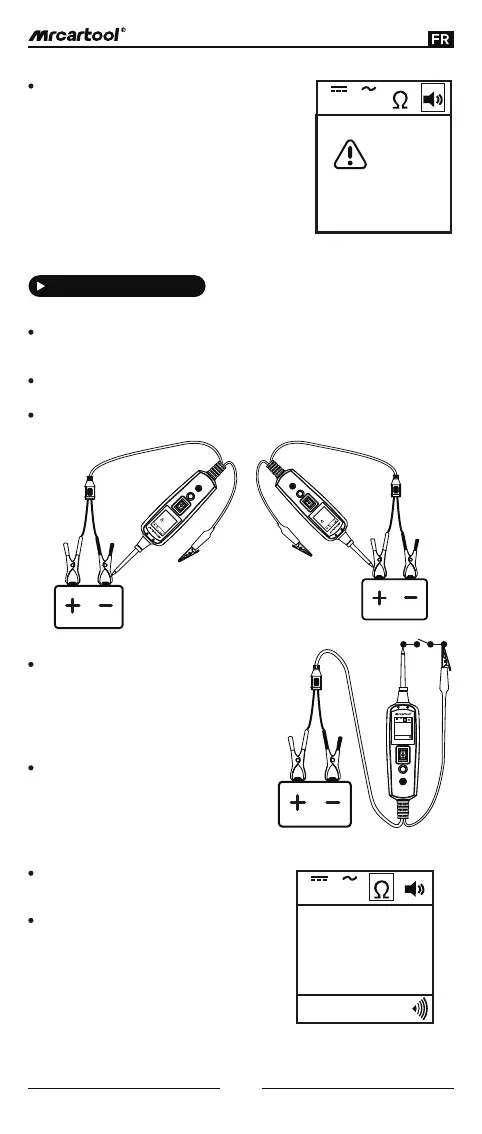

Tests d'applications
(Figure 8)
V V
735Ω
Lorsque l'outil est en mode tension continue, contactez la pointe de la sonde à
un circuit positif, la LED rouge s'allumera. Si le bip est activé, un son aigu
retentira.
Si vous contactez la pointe de la sonde à un circuit négatif, la LED verte
s'allumera. Si le bip est activé, un son grave retentira.
Si vous contactez la pointe de la sonde à un circuit ouvert, aucune des LED ne
s'allumera (Figure 6).
Test de tension et de polarité:
Lorsque l'outil est en mode résistance,
en utilisant la pointe de la sonde avec la
masse du châssis ou le fil de masse
auxiliaire, la continuité peut être testée
sur les fils et les composants connectés
ou déconnectés du système électrique
du véhicule.
Lorsque la pointe de la sonde est en
contact avec une bonne mise à la terre,
l'affichage LCD indiquera 0,0Ω et la LED
verte s'allumera. Si la fonction de tonalité
est activée, un son grave retentira
(Figure 7).
Test de continuité:
(Figure 5)
(Figure 6)
Press and
Hold to
Change!
V V
V
V
0.0
V
V
12.0
(Figure 7)
V V
0.0Ω
20
Cette fonction peut être particulièrement utile
lors du travail dans des zones où l'éclairage LED
n'est pas suffisant. La fonction audio peut
également être désactivée si nécessaire, par
exemple, pour tester un circuit pendant une
longue période, où le son peut devenir gênant.
Dans les autres cas, l'affichage LCD
indique seulement la valeur de la
résistance (Figure 8).
Il existe également une autre façon de
prouver la continuité des connexions à la
masse ou à la batterie, en alimentant la
connexion à l'aide de l'interrupteur
d'alimentation. Si le disjoncteur se
déclenche, cela indique qu'il existe une
bonne connexion de faible résistance
solide.
