Wartung und Reinigung
Automatisches Schaltventil ASV ohne Warneinrichtung
30
DE

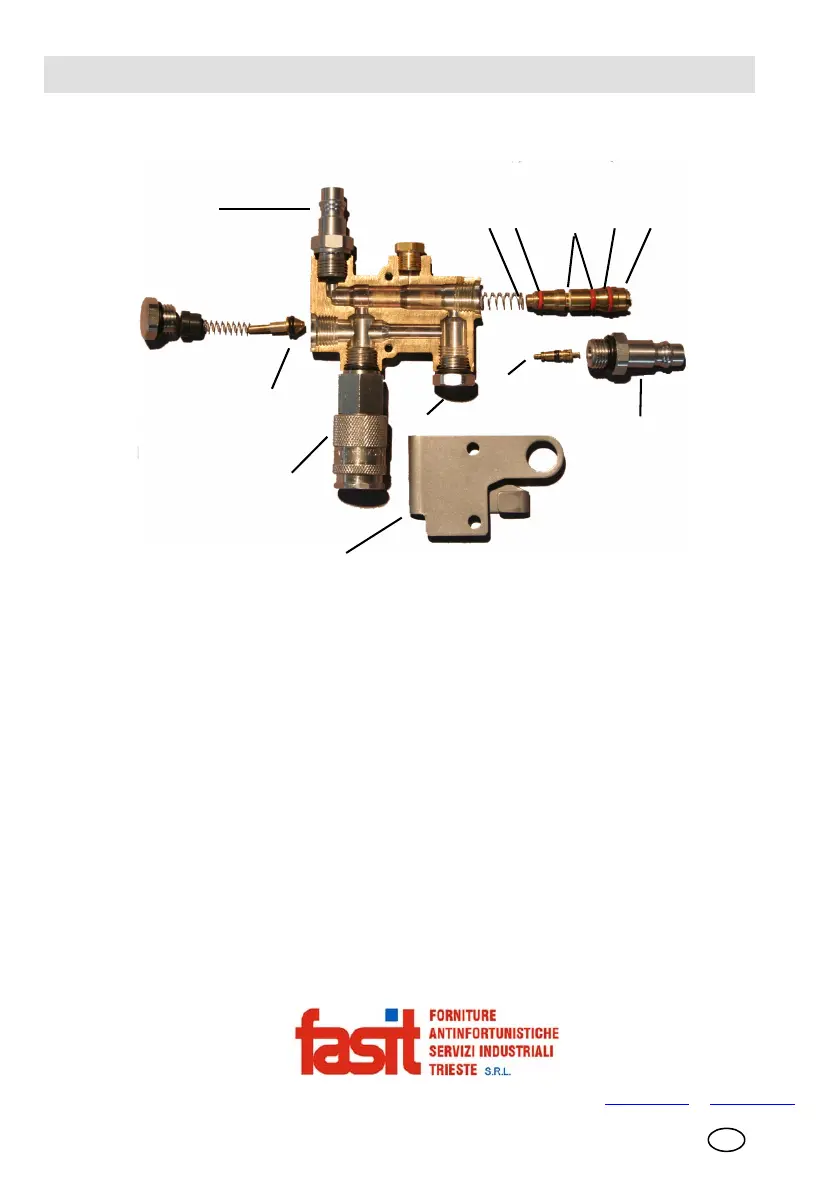

Bild 3 Auseinandergebautes Gerät
Kolbenkomponenten
(1) Den langen Nippel für den Druckluft-Zuführungsschlauch herausschrauben.
(2) Der Kolben gleitet sanft aus der Zylinderbohrung, wenn Sie mit dem Gehäuse
auf einen geeigneten Untergrund (beispielsweise eine Tischplatte aus Holz)
klopfen. Sie können den Kolben auch vorsichtig mit einem geeigneten Werk-
zeug (z. B. einer Rundzange) aus dem Gehäuse ziehen.
1 Pressluftatmer (kurzer Stecknippel) 8 Kolben
2 Rückschlagventil 9 Silikon-O-Ringe:
3 Lungenautomat (Verschlusskupplung) 9a 5 x 1,75
4 Tragplatte 9b 6,07 x 1,78
5 Verschlussschraube 9c 8 x 1,6
6 Ventileinsatz 10 Kolbenfeder
7 Druckluft-Zuführungsschlauch
(langer Stecknippel)
