Automatisches Schaltventil ASV ohne Warneinrichtung
DE
33
Montage der Kolbenkomponenten im Gehäuse
(1) Kolben vorsichtig in das Gehäuse einsetzen.
(2) Prüfen, ob der Kolben leichtgängig ist: mit einem geeigneten Werkzeug (z. B.
einem Schraubendreher) den Kolben bis zum Anschlag vorsichtig in das Ge-
häuse schieben.
Sobald Sie losgelassen haben, muss die Feder den Kolben zur Startpositi-
on zurückschieben.
(3) Den O-Ring des langen Nippels für die Druckluftversorgungsleitung prüfen,
bei Bedarf austauschen.
(4) Den langen Nippel für die Druckluftversorgungsleitung mit einem Drehmo-
ment von 12 Nm festziehen.
Rückschlagventil
(1) Das Rückschlagventil mit O-Ring in das Gehäuse einsetzen.
(2) Feder und Ventilführung auf dem Ventilschaft montieren. Prüfen, ob die Bau-
gruppe gerade ausgerichtet ist.
(3) Den O-Ring der Verschlussschraube prüfen, bei Bedarf austauschen.
(4) Die Verschlussschraube mit einem Drehmoment von 12 Nm festziehen.

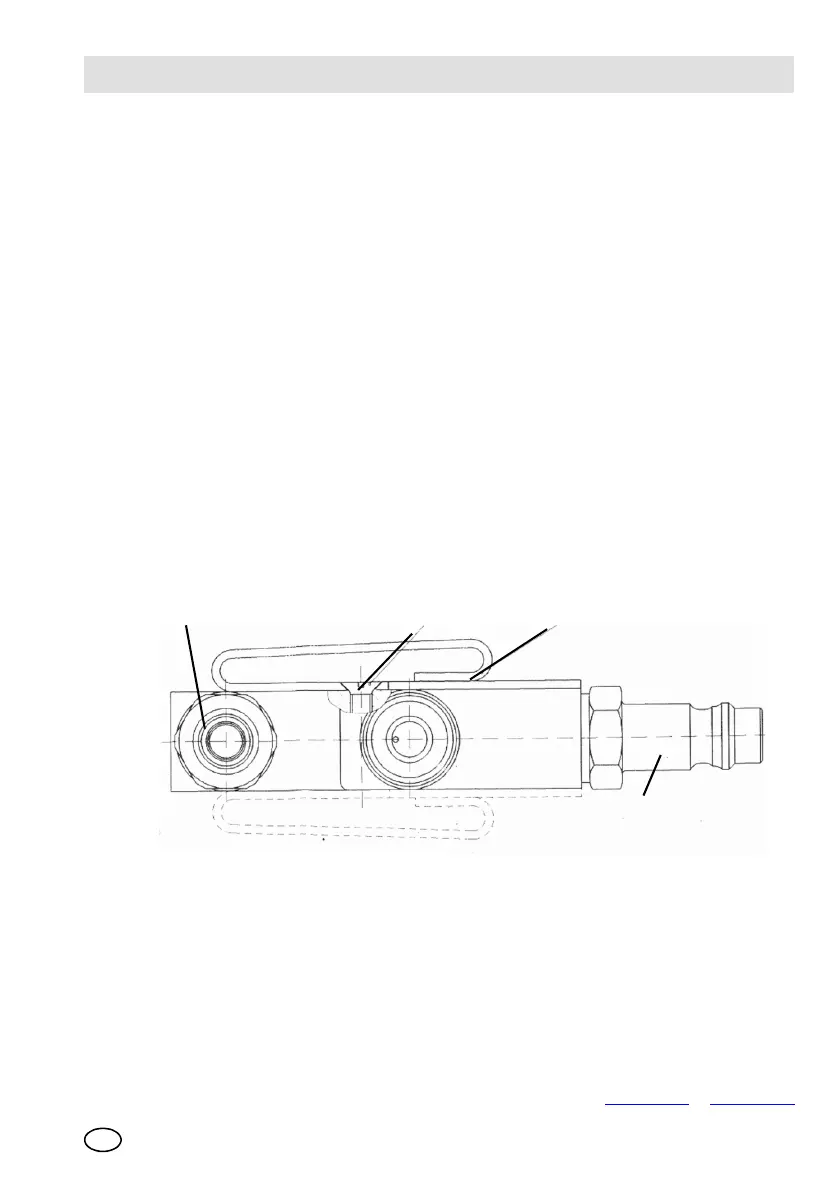

Bild 4 Übersicht
Nach Montage der Bauteile sind die Umschaltpunkte ( Kapitel 4.3) zu überprüfen.
Falls die gemessenen Umschaltpunkte nicht mit den erforderlichen Werten über-
einstimmen, muss die Prüfung wiederholt werden, nachdem der Kolben mehrere
Male geschaltet wurde (Einlass).
1 Pressluftatmer (kurzer Stecknippel) 3 Tragplatte
2 Schraube Tragplatte 4 Pressluftatmer-Zuführungsschlauch
(langer Stecknippel)
