MSA DF-8500 C User Manual

DF-8500 C测量范围为0~100%LEL的点型可燃气体探测器

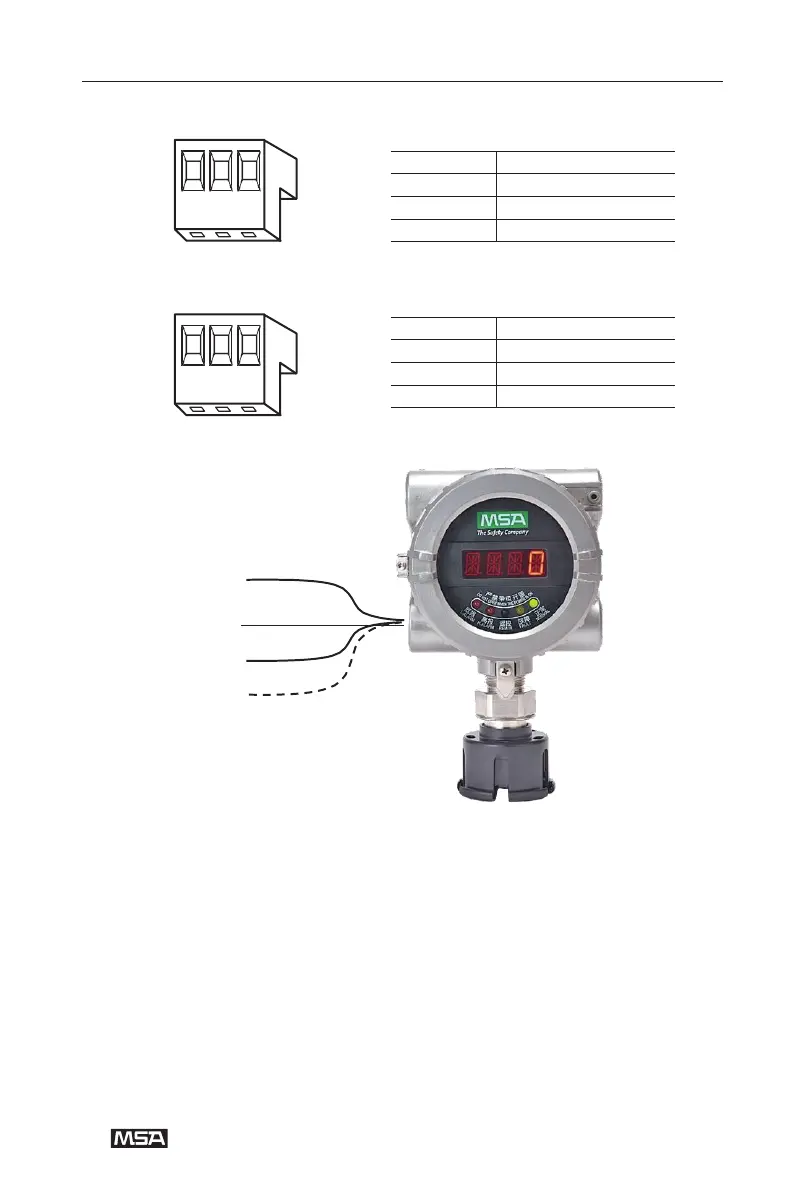

图6 DF-8500 C 电源接线端
图7 DF-8500 C 继电器接线端
（适用于所有的继电器）
电源DC24V+
电源 DC24V-
(4~20)mA信号
外壳接地
图8 DF-8500 C 三线制连接
（1） 拧下探测器盖和壳体上的互锁装置。
（2） 拧下外壳盖子。
（3） 用一只手抓住电子模块塑料壳的左右两个突起，将电子模块从外壳中拔出来。
（4） 将连接电缆插入设备。
（5） 连接电缆和接线端。
·对于电源和信号线，请使用 3 线屏蔽电缆。
·继电器用线无需使用屏蔽电缆。
（6） 将接好线后的电子模块重新插入到外壳中；
（7） 重新盖好外壳盖，固定互锁装置。
12
端子号
端子名
1
不通电常开端
2
公共端
3
不通电常闭端
1 2 3
端子号
端子名
1
DC 24V+
2
DC 24V-
3
(4 ~ 20)mA 信号
1 2 3
